Calculer la distance optimale : compromis entre sécurité et résolution optique ?

Pour tout thermographe intervenant sur des installations électriques sous tension, la scène est familière. D’un côté, une armoire électrique ouverte, un jeu de barres ou un transformateur bourdonnant, sources potentielles d’arcs électriques et de dangers mortels. De l’autre, la nécessité impérieuse de s’approcher pour capturer une image thermique nette, précise, capable de révéler l’échauffement anormal d’une connexion de quelques centimètres carrés. Cette tension fondamentale résume le quotidien de l’expert : comment respecter les distances de sécurité les plus strictes tout en obtenant la résolution spatiale nécessaire à un diagnostic fiable ?

Face à ce dilemme, les réponses habituelles se contentent souvent d’énoncer des règles séparées. Les experts en sécurité martèlent l’importance des Distances Limites de Voisinage (DLV), tandis que les fabricants de caméras expliquent doctement le calcul du champ de vision instantané (IFOV). Certains suggèrent simplement d’investir dans un matériel plus coûteux, comme un téléobjectif, sans analyser la pertinence de cet investissement par rapport à d’autres stratégies. Ces approches, bien que correctes, échouent à adresser le cœur du problème : l’arbitrage.

La véritable expertise ne réside pas dans la connaissance d’une formule ou l’achat d’un objectif, mais dans la capacité à naviguer consciemment au sein d’un « triangle de contraintes » : la Sécurité (légale et physique), la Résolution (optique et métrologique) et l’Opérationnel (les contraintes pratiques du terrain). Cet article propose de dépasser les platitudes pour vous fournir un cadre de réflexion stratégique. Nous allons décomposer chaque sommet de ce triangle pour vous permettre de prendre la meilleure décision, non pas en théorie, mais face à chaque situation concrète que vous rencontrerez.

Pour vous guider dans cet arbitrage complexe, nous explorerons les notions fondamentales, des aspects légaux aux calculs optiques, en passant par les stratégies de terrain. Cet article est structuré pour vous accompagner pas à pas dans la maîtrise de la distance en thermographie.

DLI (Distance Limite d’Investigation) vs DLV (Voisinage) : où se placer légalement ?

Le premier sommet de notre triangle de contraintes est la sécurité légale. Avant même de penser à la physique optique, un thermographe doit connaître son périmètre d’intervention. Une affirmation courante est que la thermographie s’affranchit des contraintes liées au respect des distances de sécurité, car c’est une mesure à distance. C’est une simplification dangereuse. Si l’opérateur se trouve physiquement dans une zone à risque, peu importe l’outil qu’il utilise. La norme NF C 18-510 est claire : elle définit la Distance Limite de Voisinage (DLV), une barrière invisible à ne jamais franchir sans habilitation et équipements spécifiques.

Pour une installation Basse Tension (BT), cette distance peut être de 30 cm, mais elle grimpe rapidement à plusieurs mètres en Haute Tension (HTA). Votre première mission est donc de déterminer la tension de l’installation pour connaître la DLV applicable. C’est votre « mur » légal. Si la cible que vous devez inspecter est plus petite que ce que votre caméra peut mesurer à cette distance imposée, vous avez un conflit. Ignorer la DLV n’est pas une option. Il faut alors documenter cette contrainte et envisager des solutions alternatives comme un téléobjectif, un drone, ou, si possible, une consignation partielle de l’installation.

Ce n’est donc pas la thermographie qui « s’affranchit » des distances, mais l’opérateur qui doit arbitrer stratégiquement pour effectuer sa mesure sans jamais franchir la DLV. Cet impératif légal définit la distance minimale à laquelle votre calcul de résolution optique doit commencer.

Comment calculer le ratio « Spot Size » (IFOV) à 3 mètres de distance ?

Une fois la distance de sécurité minimale établie, nous passons au deuxième sommet du triangle : la résolution physique. Pour qu’une mesure de température soit fiable, la cible doit être suffisamment grande sur le capteur de la caméra. C’est là qu’interviennent deux concepts clés : l’IFOV et le MFOV. L’IFOV (Instantaneous Field of View) est la taille du plus petit détail qu’un seul pixel peut « voir » à une distance donnée. Cependant, pour une mesure précise, un seul pixel ne suffit pas. C’est pourquoi l’industrie, à travers des recommandations comme celles de FLIR pour le calcul du ratio distance/taille, préconise l’utilisation du MFOV (Measurement Field of View), qui correspond à une zone d’au moins 3 × 3 pixels natifs sur le capteur.

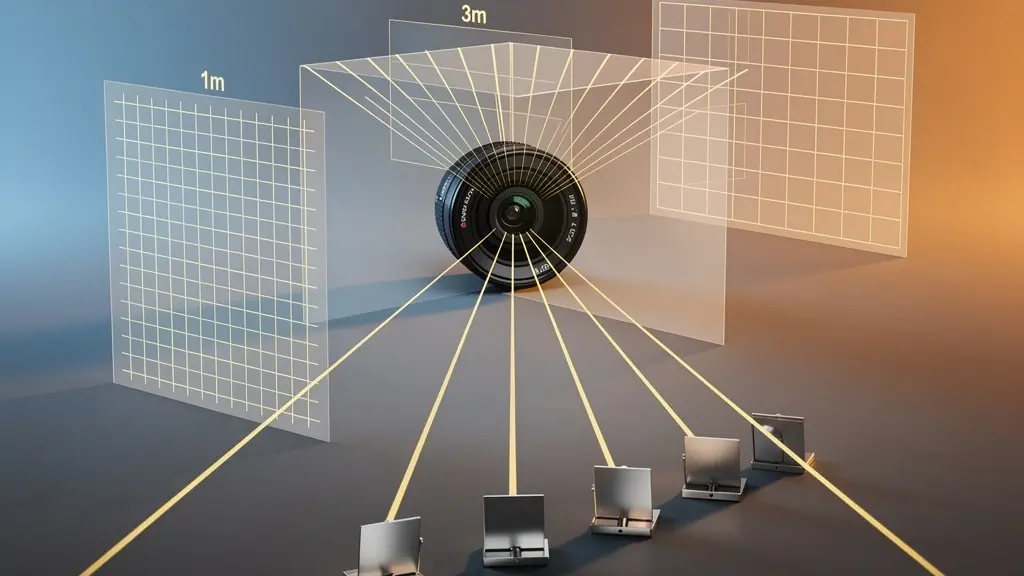

Ce schéma illustre parfaitement comment la taille du pixel projeté (IFOV) augmente avec la distance, rendant la mesure de petits objets de plus en plus difficile.

Le calcul est simple : `Taille du spot (IFOV en mm) = IFOV de la caméra (en mrad) x Distance (en m)`. Pour le MFOV, multipliez ce résultat par 3. Ainsi, pour mesurer un défaut de 2 cm à 3 mètres, il ne suffit pas que votre IFOV soit de 2 cm, mais que votre MFOV le soit, ce qui exige une résolution optique bien supérieure. Le tableau suivant donne un exemple concret pour une caméra avec un IFOV de 2.72 mrad.

À 3 mètres, la plus petite cible mesurable avec fiabilité par cet appareil mesure près de 2.5 cm. Si votre cible est plus petite, vous êtes dans une zone d’incertitude métrologique, même si vous respectez la distance de sécurité.

Téléobjectif ou escabeau : quelle stratégie pour se rapprocher sans danger ?

Nous arrivons au troisième sommet du triangle : l’aspect opérationnel. Quand la distance de sécurité vous éloigne trop pour une mesure fiable, deux grandes stratégies s’offrent à vous : se rapprocher physiquement de manière sécurisée, ou se « rapprocher » optiquement. Chaque option a ses avantages et ses inconvénients, et le choix relève d’un arbitrage coût/bénéfice/risque.

Utiliser un escabeau isolant, une perche télescopique ou même une nacelle permet de réduire la distance physique tout en restant hors de la DLV. C’est souvent la solution la plus simple pour des hauteurs faibles. Cependant, cela introduit de nouveaux risques (chute, instabilité) et peut être impossible dans des espaces confinés.

L’alternative est le téléobjectif. En doublant ou quadruplant la focale, il divise par deux ou par quatre la taille du MFOV à une distance donnée, vous permettant de mesurer de petits composants tout en restant fermement au sol et loin du danger. C’est une solution élégante et très sûre, mais qui a un coût d’acquisition non négligeable. Des caméras comme les modèles FLIR T8xx sont spécifiquement conçues pour cette flexibilité avec des options de téléobjectifs interchangeables. Le choix dépendra donc de la fréquence de ce type d’inspection, du budget et des contraintes du site. Un drone peut même être la solution ultime pour les zones totalement inaccessibles.

L’erreur de croire que le zoom numérique améliore la résolution à distance

Dans la quête de détails à distance, une tentation est grande : utiliser le zoom numérique de la caméra. C’est une erreur fondamentale qui peut conduire à de graves erreurs de diagnostic. Le zoom numérique ne fait que grossir les pixels existants ; il n’ajoute aucune information thermique nouvelle. C’est l’équivalent de prendre une photo floue et de l’agrandir sur un ordinateur en espérant voir apparaître de nouveaux détails. Cela ne fonctionne pas.

Cette distinction est si cruciale que les fabricants insistent sur ce point. Comme le rappelle FLIR Systems dans ses guides, le message est sans ambiguïté :

Soyez conscient que l’utilisation de la fonction zoom sur votre caméra thermique ne fait qu’agrandir les pixels : elle n’améliore PAS votre capacité à mesurer de petites cibles.

– FLIR Systems, Guide Understanding Distance:Size Ratio

Le seul zoom qui améliore réellement la résolution spatiale est le zoom optique, qui est en réalité un changement d’objectif (téléobjectif). Certaines technologies comme la « SuperResolution » ou « UltraMax » peuvent aussi augmenter la résolution effective, mais leur principe est différent : elles combinent plusieurs images successives pour créer une image de plus haute définition. C’est un traitement d’image avancé, bien plus complexe qu’un simple agrandissement. Pour le thermographe, la règle d’or reste la même : si le détail que vous visez n’occupe pas une zone d’au moins 3×3 pixels natifs du capteur, votre mesure de température ne sera pas fiable, peu importe le niveau de zoom numérique appliqué.

Comment inspecter une barre HT située à 6m tout en restant au sol ?

Mettons notre cadre d’analyse en pratique avec un scénario concret et fréquent : inspecter une connexion sur un jeu de barres haute tension situé à 6 mètres de hauteur, alors que vous devez rester au sol pour des raisons de sécurité. La DLV est largement respectée, mais le défi est maintenant purement optique.

Imaginons que le plus petit défaut que nous souhaitons détecter mesure environ 2.5 cm (25 mm). Est-ce possible avec une caméra standard ? Le tableau suivant, basé sur des optiques courantes, est très éclairant. Il compare différentes configurations pour évaluer la taille minimale du défaut détectable (basé sur le MFOV) à 6 mètres.

L’analyse est sans appel. Une caméra standard de 320×240 pixels est incapable de mesurer de manière fiable un défaut de moins de 5 cm à cette distance. Une caméra HD (640×480) atteint tout juste la limite pour notre défaut de 2.5 cm. La solution la plus efficace est d’utiliser un téléobjectif x2. Il permet à une caméra 320×240 d’atteindre la même performance qu’une caméra HD sans objectif, et à une caméra HD de fournir une mesure optimale avec une marge de sécurité confortable. Ce scénario démontre que l’investissement dans un téléobjectif n’est pas un luxe, mais souvent une nécessité technique pour garantir la qualité du diagnostic dans des conditions de sécurité contraignantes.

L’erreur de sous-estimer la distance de sécurité (DALT) avec une caméra à gros zoom

L’acquisition d’un téléobjectif puissant résout le problème de la résolution optique, mais peut en créer un nouveau, plus insidieux : un faux sentiment de sécurité. En se concentrant sur sa cible agrandie dans le viseur, l’opérateur peut développer une « vision tunnel » et devenir moins conscient de son environnement immédiat. Il peut, sans s’en rendre compte, reculer ou se déplacer latéralement et franchir la Distance Limite d’Approche Tensions (DALT), une zone de danger encore plus critique que la DLV.

Un téléobjectif ne vous dispense pas des règles de sécurité de base. Au contraire, il exige une vigilance accrue. La concentration sur l’écran ne doit jamais faire oublier le positionnement de son propre corps dans l’espace tridimensionnel de la zone de travail. Une bonne pratique consiste à toujours travailler avec un trépied lorsque cela est possible. Cela stabilise non seulement l’image (ce qui est crucial avec un fort grossissement), mais fixe également votre position de mesure et réduit la tentation de se déplacer de manière non contrôlée.

De plus, il est primordial d’établir un périmètre de sécurité visible au sol (avec des cônes ou du ruban) pour matérialiser la DLV, et d’effectuer des balayages visuels réguliers de l’environnement. Si les conditions sont complexes, le recours à un surveillant de sécurité dédié qui n’a pas les yeux rivés sur un écran est une mesure de prudence élémentaire. Le meilleur zoom du monde ne protégera jamais d’un pas en arrière malencontreux.

L’erreur de la distance focale minimale qui rend vos images floues de près

Après avoir longuement traité du défi de la distance, il faut aborder le problème inverse, tout aussi critique : la proximité. Chaque objectif, y compris en thermographie, possède une distance de mise au point minimale. En deçà de cette distance, l’image deviendra irrémédiablement floue, rendant toute mesure impossible. C’est un piège courant lors de l’inspection de très petits objets, comme des composants sur une carte de circuit imprimé (PCB).

L’opérateur, cherchant à maximiser la résolution, va instinctivement approcher la caméra au plus près de la cible. Mais s’il franchit cette distance minimale (souvent entre 10 et 50 cm pour les objectifs standards), la qualité se dégrade brutalement. Des études montrent qu’en dessous de la distance de mise au point minimale, la perte de netteté est telle que la résolution thermique effective peut être dégradée de plus de 50%, même si l’objet semble grand sur l’écran. C’est un flou optique, pas un manque de pixels.

Pour contourner ce problème, il n’y a pas d’autre solution que d’utiliser un équipement adapté. Pour l’inspection de PCB à très courte distance, il existe des objectifs macro spécifiques. Ils sont conçus pour avoir une distance de mise au point très courte, parfois jusqu’à quelques centimètres seulement, tout en conservant une résolution spatiale extrêmement fine, souvent inférieure au millimètre. C’est un domaine de la thermographie très spécialisé, qui montre bien que le choix de l’optique est toujours un arbitrage en fonction de l’application.

Quelle résolution de capteur choisir pour inspecter des composants électroniques ?

L’inspection de composants électroniques est l’un des domaines où l’arbitrage distance/résolution est le plus critique. Ici, la distance de sécurité n’est généralement pas un problème, mais la taille minuscule des cibles (pistes de circuits, pattes de microcontrôleurs, résistances SMD) pousse la physique optique à ses limites. Dans ce contexte, la résolution native du capteur devient le facteur prédominant.

Tenter d’inspecter un PCB moderne avec une caméra d’entrée de gamme (160×120 pixels) est illusoire. Chaque pixel couvrira une zone si large que plusieurs composants seront moyennés en une seule mesure de température, masquant complètement les points chauds localisés. Pour ce type d’application, une résolution plus élevée n’est pas un confort, c’est une condition sine qua non pour obtenir des données exploitables.

Aujourd’hui, le marché reflète cette nécessité technique. Si le 160×120 reste viable pour de la maintenance de base sur de gros équipements, l’analyse de l’évolution du marché thermographique montre que le 320×240 pixels est devenu la norme professionnelle de facto pour une polyvalence acceptable. Pour l’électronique sérieuse, le 640×480 pixels est de plus en plus la norme, permettant de distinguer des détails de l’ordre du millimètre ou moins, souvent en combinaison avec un objectif macro. Choisir un capteur de résolution insuffisante pour cette application revient à acheter un outil incapable de faire le travail pour lequel il est destiné, quel que soit le talent de l’opérateur.

Pour appliquer ces principes, la prochaine étape consiste à auditer systématiquement vos interventions à venir en utilisant ce « triangle de contraintes » comme grille d’analyse, afin de transformer un dilemme en une décision stratégique et documentée.
