Comment coupler thermographie et Blower Door pour une rénovation performante ?

Pour un auditeur énergétique ou un constructeur visant la haute performance, un diagnostic erroné est la pire des défaillances. Il conduit à des travaux inutiles, à la persistance de l’inconfort et à une contre-performance énergétique qui engage la responsabilité du professionnel. La plupart des experts s’accordent sur la nécessité de combiner un test d’infiltrométrie (Blower Door) pour quantifier les fuites d’air et une analyse par thermographie infrarouge pour visualiser les défauts de l’enveloppe. C’est la base incontournable de la performance du bâtiment, reposant sur le triptyque isolation, ventilation et étanchéité à l’air.

Pourtant, cette approche duale, si elle est menée comme deux examens distincts, passe à côté de l’essentiel. La simple superposition des résultats est une source majeure d’erreurs d’interprétation. La question fondamentale n’est pas « où sont les problèmes ? », mais « quelle est la nature exacte de chaque anomalie thermique ? ». S’agit-il d’un pont thermique structurel qui exige une correction de l’isolation, ou d’une infiltration d’air parasite qui nécessite un traitement de l’étanchéité ? Confondre les deux mène à une prescription de travaux inefficace.

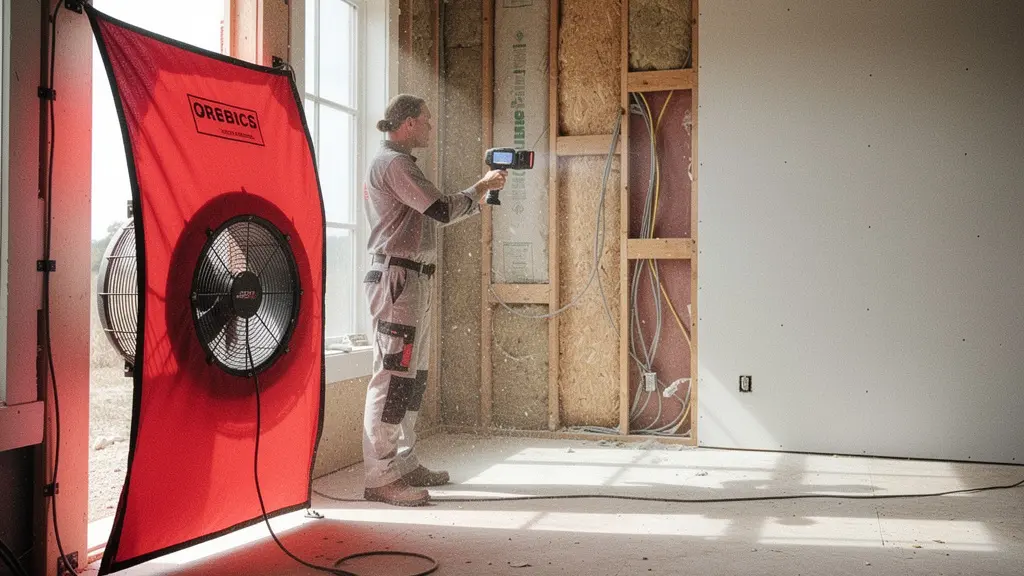

La véritable clé réside dans une approche de diagnostic dynamique, où le Blower Door devient un outil pour « activer » les pathologies du bâtiment et rendre leur lecture à la caméra thermique sans équivoque. Il ne s’agit plus de constater, mais de provoquer, d’analyser les variations et de distinguer les signatures thermiques. Cet article détaille les protocoles avancés, les erreurs de diagnostic à éviter et les méthodes pour transformer vos observations en preuves irréfutables, vous permettant de garantir la pertinence et l’efficacité de vos préconisations de rénovation.

Pour maîtriser cette synergie technique, cet article est structuré pour vous guider pas à pas, des concepts fondamentaux aux protocoles les plus pointus. Vous découvrirez comment différencier les pathologies, choisir les bonnes méthodes de test et documenter vos conclusions de manière incontestable.

Pourquoi l’air qui fuit coûte-t-il plus cher que le manque d’isolant ?

Une idée reçue consiste à penser que la performance thermique d’un bâtiment repose uniquement sur l’épaisseur et la qualité de son isolant. C’est une vision incomplète qui ignore le facteur le plus destructeur pour l’efficacité énergétique : la convection par les fuites d’air. Alors qu’un défaut d’isolation (pont thermique) crée une déperdition par conduction, localisée et relativement stable, une infiltration d’air non maîtrisée agit comme un véritable court-circuit thermique. L’air froid extérieur qui pénètre en hiver ne se contente pas de refroidir une zone ; il traverse les parois et contourne l’isolant, rendant son efficacité quasi nulle.

Le coût réel des fuites d’air est double. D’une part, il y a la déperdition directe, qui oblige le système de chauffage à surcompenser en permanence. D’autre part, et c’est le point le plus critique, il y a la dégradation de l’enveloppe. Lorsque l’air chaud et humide intérieur s’exfiltre et rencontre un point froid dans la structure, il condense. Cette humidité interstitielle imbibe l’isolant, fait chuter sa résistance thermique et crée des conditions favorables au développement de moisissures et à la dégradation structurelle. La maîtrise de la perméabilité à l’air n’est donc pas une option, mais le fondement même de la pérennité et de la performance d’une isolation.

La réglementation thermique française (RT2012) avait déjà fixé un seuil de perméabilité à l’air très strict, avec une exigence de 0,6 m³/(h.m²) sous 4 Pa pour les maisons individuelles, démontrant l’importance de ce paramètre. L’objectif est de créer une « peau » étanche et continue autour du volume chauffé, pour s’assurer que l’isolant puisse jouer son rôle sans être court-circuité par des flux d’air parasites. Une fuite d’air non traitée est donc bien plus préjudiciable qu’un simple manque d’isolant ponctuel.

Faut-il mettre le bâtiment en dépression ou surpression pour voir les fuites en hiver ?

Le choix entre la mise en dépression et la mise en surpression du bâtiment lors d’un test combiné n’est pas anodin ; il dépend de l’objectif de la mesure. En hiver, le protocole standard consiste à mettre le bâtiment en dépression. Le ventilateur du Blower Door aspire l’air intérieur, créant une différence de pression qui force l’air froid extérieur à s’infiltrer par tous les défauts d’étanchéité de l’enveloppe. Cette méthode est très efficace pour la thermographie.

L’air froid qui pénètre crée une signature thermique très nette et facilement identifiable à la caméra infrarouge, souvent sous forme de « plumes » ou de « flammes » froides aux endroits des fuites (liaisons menuiseries/gros œuvre, passages de gaines, etc.). La dépression permet donc une localisation visuelle très précise des points d’entrée d’air froid, qui sont la principale source d’inconfort et de surconsommation en saison de chauffe.

Cependant, la mise en surpression a aussi son utilité, notamment pour diagnostiquer les risques liés à l’exfiltration d’air humide. En poussant l’air intérieur vers l’extérieur, on peut identifier les chemins que l’air chaud et chargé d’humidité empruntera. Ces fuites sont critiques car elles peuvent mener à de la condensation dans les parois. Le tableau suivant, inspiré des pratiques d’opérateurs spécialisés en infiltrométrie, résume les avantages de chaque méthode.

En pratique, un diagnostic complet peut inclure les deux modes. La dépression pour une cartographie précise des infiltrations d’air froid, et la surpression, souvent couplée à un générateur de fumée, pour visualiser les points de sortie et évaluer les risques de pathologie liée à l’humidité.

Fumigène ou caméra thermique : quel outil pour localiser la fuite d’air précise ?

La question n’est pas de choisir entre la caméra thermique et le générateur de fumée (ou poire à fumée), mais de comprendre comment leur synergie permet d’atteindre un niveau de précision inégalé. Ces deux outils ne sont pas concurrents mais parfaitement complémentaires. La caméra thermique est un outil de « ratissage » large, tandis que le fumigène est un outil de confirmation et de localisation microscopique.

Dans un premier temps, avec le bâtiment sous dépression, la caméra infrarouge permet de scanner rapidement de grandes surfaces (murs, plafonds, planchers). Elle révèle les zones suspectes, là où les anomalies de température suggèrent une infiltration d’air froid. L’opérateur identifie ainsi des « signatures thermiques » caractéristiques, mais qui peuvent parfois être ambiguës. Une zone froide peut être une infiltration, mais aussi un pont thermique ou une zone humide. C’est ici que la caméra atteint sa limite d’interprétation seule.

Une fois une zone suspecte identifiée, le générateur de fumée entre en jeu. En approchant la source de fumée de l’anomalie détectée, on peut visualiser le mouvement d’air de manière indiscutable. Si la fumée est aspirée vivement vers la paroi, la présence d’une fuite d’air est confirmée. Le filet de fumée permet de suivre le chemin exact de l’air et de localiser l’orifice au centimètre près, chose que la caméra seule ne peut faire. Cette combinaison transforme une hypothèse (la zone froide) en une certitude (le passage d’air).

L’un voit la conséquence (le froid), l’autre montre la cause (le mouvement d’air). Leur utilisation conjointe élimine les doutes et constitue la base d’un diagnostic fiable.

L’erreur de diagnostic sur les murs ventilés (bardages) qui fausse l’analyse

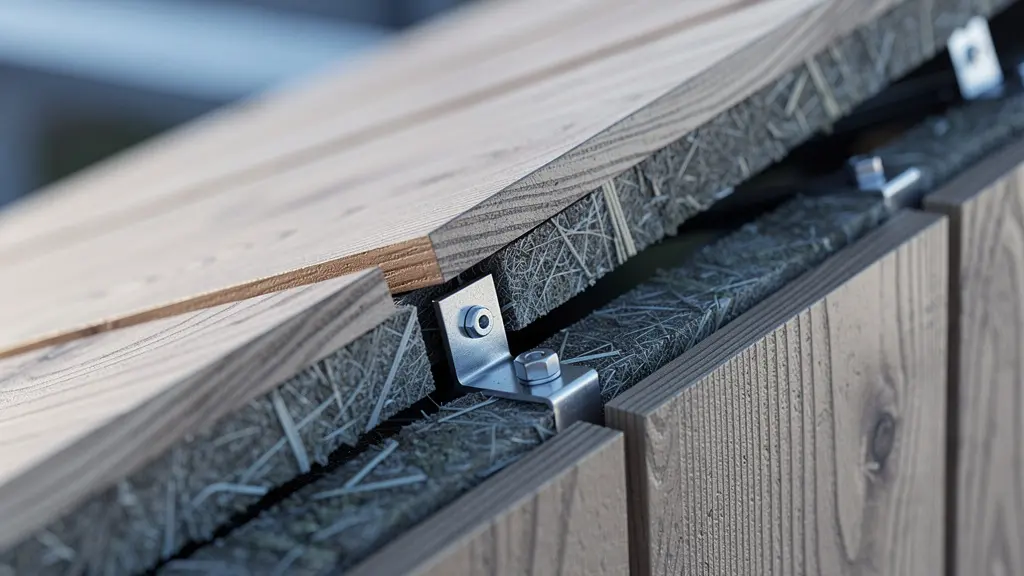

Les façades avec bardage ventilé représentent un défi majeur pour l’analyse thermographique et sont une source fréquente d’erreurs de diagnostic. La structure même de ces parois, avec une lame d’air entre le pare-pluie et le revêtement extérieur, peut induire l’opérateur en erreur. En hiver, cette lame d’air est par nature froide et en mouvement. Une caméra thermique pointée sur le mur intérieur montrera inévitablement un refroidissement diffus, qui peut être facilement confondu avec une infiltration d’air massive ou un défaut d’isolation généralisé.

L’erreur consiste à interpréter le refroidissement de surface comme une preuve de fuite à travers l’enveloppe d’étanchéité (le pare-vapeur/frein-vapeur). Or, il peut s’agir simplement de l’effet de la lame d’air ventilée qui refroidit le complexe mural par l’extérieur. Le Blower Door, dans ce cas, devient indispensable pour lever l’ambiguïté. Si, en arrêtant le ventilateur, l’image thermique reste inchangée, il est probable que le refroidissement soit lié à un pont thermique ou à la conception même du mur. Si, au contraire, l’anomalie thermique disparaît ou s’atténue fortement, cela confirme qu’il s’agissait bien d’une infiltration d’air exacerbée par la dépression.

L’analyse des murs ventilés exige donc une prudence extrême et une application rigoureuse du diagnostic dynamique. Cela illustre parfaitement la complexité du métier, comme le résume Jan Bernhardt, prestataire de mesure Blower Door certifié TÜV :

« Chaque recherche de fuite est différente. Quand je commence, je ne sais pas si le résultat sera au rendez-vous, ni comment il se présentera »

– Jan Bernhardt, (traduit de l’allemand)

Face à un bardage ventilé, il est crucial de se concentrer sur les points singuliers (jonctions avec les menuiseries, traversées de réseaux) et d’utiliser la variation de pression comme un outil pour confirmer que l’air traverse bien la barrière d’étanchéité et pas seulement la lame d’air.

Comment visualiser les défauts d’étanchéité des menuiseries sans démonter les habillages ?

Les jonctions entre les menuiseries et le gros œuvre sont l’un des points faibles les plus courants en matière d’étanchéité à l’air. Les tests de perméabilité révèlent de manière quasi systématique des fuites à ce niveau, même sur des constructions neuves visant l’excellence. Le problème est que ces défauts sont souvent cachés derrière les habillages (plaques de plâtre, encadrements en bois), rendant leur localisation précise difficile sans démontage.

Une simple thermographie en mode dépression stable peut montrer une zone froide diffuse autour de la fenêtre, mais sans pointer l’endroit exact du défaut de calfeutrement. Pour y parvenir, une technique de diagnostic dynamique avancée, dite de la « pression pulsée », est particulièrement efficace. Elle consiste à ne pas maintenir une dépression constante, mais à la faire varier rapidement à l’aide du Blower Door.

Le protocole est le suivant :

1. Créer un différentiel de pression dynamique : Faire osciller rapidement la pression, par exemple entre -25 Pa et -75 Pa, en modulant la vitesse du ventilateur.
2. Observer les « flashs » thermiques : Pointer la caméra thermique vers les jonctions suspectes (appuis de fenêtre, linteaux, jonctions avec les tableaux). Les passages d’air, soumis à ce flux pulsé, vont provoquer des variations de température très rapides et localisées. L’image thermique semblera « clignoter » ou « flasher » aux endroits précis des fuites.
3. Confirmer par l’acoustique : Dans les cas où le défaut est très fin, la pression pulsée peut générer un sifflement d’air intermittent. L’utilisation d’un détecteur acoustique (stéthoscope électronique) peut alors permettre « d’entendre » la fuite et de la localiser avec une extrême précision, même à travers l’habillage.

Cette méthode permet de mettre en évidence le défaut de mise en œuvre du joint entre l’ossature et la menuiserie. Elle transforme une analyse statique en une investigation dynamique, révélant des défauts qui resteraient invisibles avec une simple image thermique figée.

L’erreur de diagnostic qui confond pont thermique et infiltration d’air

C’est l’erreur de diagnostic la plus fondamentale et la plus fréquente : prendre un pont thermique pour une infiltration d’air, ou inversement. La conséquence est une préconisation de travaux totalement inadaptée. On pourrait par exemple recommander la réfection de l’étanchéité d’une fenêtre alors que le problème est un pont thermique lié à un appui en béton non isolé. Pour éviter cette confusion, il faut savoir lire et interpréter la signature thermique de chaque pathologie et, surtout, la faire réagir.

Un pont thermique est un défaut de l’enveloppe isolante. La déperdition se fait par conduction. Sa signature thermique est généralement stable, avec des formes géométriques nettes et des bords bien définis. Une infiltration d’air est un défaut de l’enveloppe d’étanchéité. La déperdition se fait par convection. Sa signature est beaucoup plus diffuse, avec une forme de flamme, de plume, et des bords flous, car l’air froid se mélange avec l’air ambiant.

La clé pour les différencier avec une certitude absolue est le test dynamique avec le Blower Door. En maintenant la caméra pointée sur une zone froide suspecte, on coupe et on relance le ventilateur. Si l’anomalie thermique reste stable et inchangée, il s’agit d’un pont thermique. Si, au contraire, l’anomalie disparaît ou s’atténue très fortement lorsque le ventilateur est à l’arrêt, et réapparaît à sa remise en marche, il s’agit sans le moindre doute d’une infiltration d’air. Ce protocole simple est le seul moyen de valider l’interprétation.

Ce tableau, basé sur les observations d’experts, synthétise les critères de différenciation.

Cette distinction est le cœur de la synergie entre thermographie et infiltrométrie. La thermographie seule peut induire en erreur, mais couplée au test dynamique, elle devient un outil de diagnostic d’une fiabilité redoutable.

Comment intégrer les images thermiques dans l’audit réglementaire pour prouver les travaux nécessaires ?

Un thermogramme seul, sorti de son contexte, a une valeur de preuve limitée. Pour qu’une image thermique devienne un élément incontestable dans un rapport d’audit (par exemple, un audit énergétique réglementaire ou un rapport de réception de chantier), elle doit être intégrée dans une démonstration structurée. L’objectif est de ne laisser aucune place à l’interprétation ou à la contestation. La performance croissante des bâtiments, comme le souligne la nouvelle réglementation environnementale RE2020 qui vise un seuil de 1,0 m³/h.m² sous 4 Pa pour les bâtiments collectifs, exige des diagnostics de plus en plus robustes.

La méthode la plus efficace est celle de la « preuve par trois », qui consiste à documenter chaque défaut majeur sous trois angles complémentaires. Cette approche transforme une simple observation en un dossier factuel.

• Élément 1 : La photo en lumière visible. Elle permet de contextualiser le défaut. On y voit l’environnement, l’élément concerné (une fenêtre, une prise électrique, un angle de mur) et sa localisation dans le bâtiment.
• Élément 2 : L’image thermique (thermogramme). Elle révèle l’anomalie invisible à l’œil nu (la tache de froid). Le thermogramme doit être réalisé selon la norme NF EN 13187, avec l’échelle de température et les points de mesure pertinents.
• Élément 3 : La preuve du mouvement d’air. C’est l’élément qui valide la nature de l’anomalie. Il peut s’agir d’une courte vidéo montrant le test à la poire à fumée, où l’on voit la fumée être aspirée par le défaut.

En présentant ces trois pièces pour chaque défaut, le rapport d’audit devient une démonstration logique : « Voici l’endroit (photo), voici le problème thermique (thermogramme), et voici la preuve qu’il s’agit bien d’une fuite d’air (vidéo fumée) ». Les défauts ainsi documentés doivent être numérotés et reportés sur un plan du bâtiment, en indiquant un ordre de priorité pour les travaux correctifs. Comme le résument les experts, la performance repose sur trois piliers indissociables : l’isolation, la ventilation et l’étanchéité à l’air.

Où se cachent les ponts thermiques structurels invisibles à l’œil nu ?

Même après avoir traité toutes les infiltrations d’air, la performance d’un bâtiment peut encore être plombée par des défauts d’isolation invisibles : les ponts thermiques structurels. Ces zones de faiblesse, où la barrière isolante est interrompue, sont souvent oubliées ou mal traitées lors de la construction. À la caméra thermique, ils apparaissent comme des cicatrices froides sur l’enveloppe, des zones où la chaleur s’échappe massivement. Comme le montre une étude de cas sur une construction neuve, un simple oubli d’isolant peut avoir un impact comparable à celui d’une fenêtre laissée ouverte en permanence, générant surconsommation, inconfort et un risque élevé de condensation et de moisissures.

Si certains ponts thermiques sont évidents (angles de murs, jonctions plancher/façade), d’autres sont plus insidieux et se cachent dans les détails constructifs. Une inspection thermographique minutieuse doit porter une attention particulière à ces points singuliers, souvent négligés :

• Les fixations métalliques traversantes : Les équerres, vis ou suspentes qui traversent l’isolant pour fixer un bardage ou une ossature créent des « clous » thermiques très déperditifs.
• Les rails d’ossature métallique : Les rails de plaques de plâtre en contact direct avec un mur non isolé ou une structure en béton transmettent le froid sur toute leur longueur.
• Les seuils de portes et portes-fenêtres : La jonction entre la dalle et le seuil est une rupture classique de l’isolation si elle n’est pas traitée avec un rupteur de pont thermique.
• Les coffres de volets roulants : Qu’ils soient intégrés à la maçonnerie ou non, ils constituent souvent des « trous » dans l’isolation s’ils ne sont pas eux-mêmes isolés et étanches.
• Les jonctions avec les fondations : Les interfaces entre les murs de façade et les longrines de fondation ou les dalles sur terre-plein sont des zones critiques.

La recherche de ces défauts structurels est l’étape finale d’un diagnostic complet. Une fois les problèmes de convection (fuites d’air) réglés, il faut s’attaquer aux problèmes de conduction (ponts thermiques). C’est seulement en traitant ces deux aspects que l’on peut véritablement tendre vers une enveloppe performante et durable.

Pour transformer ces diagnostics avancés en rénovations réellement performantes, l’étape suivante consiste à intégrer ces protocoles dans votre méthodologie d’audit systématique afin de produire des rapports clairs, factuels et incontestables.
