Comment détecter une rupture d’isolation sous un bardage métallique sans démontage ?

Pour un inspecteur API, garantir l’intégrité des actifs est la mission première. Or, un paradoxe majeur se cache au cœur de nos installations : le calorifuge, censé protéger nos tuyauteries, est souvent la cause première de leur défaillance par la corrosion sous isolation (CSI ou CUI – Corrosion Under Insulation). Pendant des décennies, l’approche reposait sur des inspections visuelles post-démontage, une méthode coûteuse, lente et réactive. On attendait que le problème soit visible pour agir, souvent trop tard.

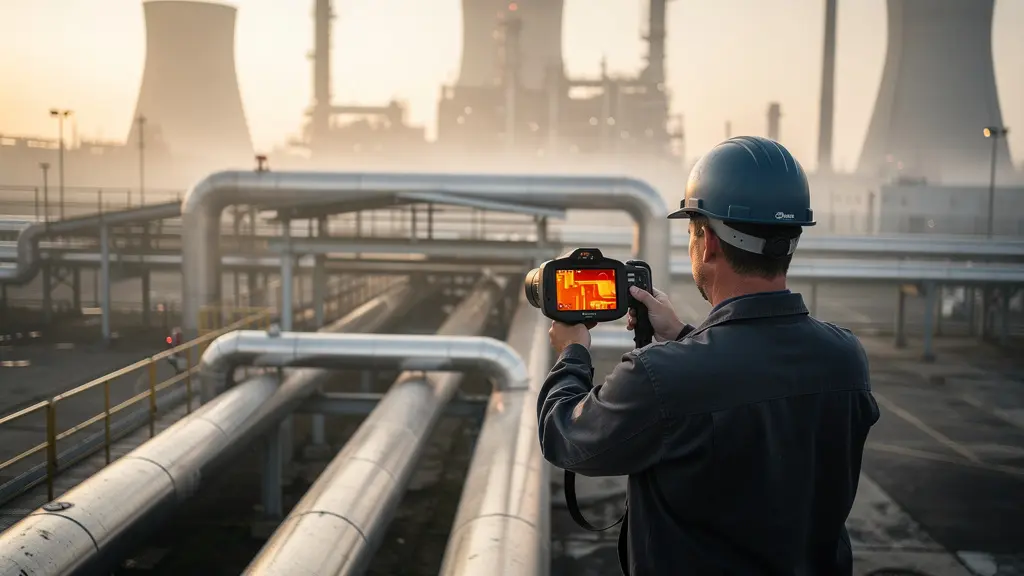

Face à ce défi, la thermographie infrarouge s’est imposée comme une solution de premier plan. Cependant, la percevoir comme un simple « pistolet à température » qui révèle les points chauds est une erreur fondamentale qui peut avoir des conséquences graves. La véritable expertise ne réside pas dans la détection d’une anomalie évidente, mais dans la capacité à interpréter un langage thermique subtil, plein de nuances et de pièges. L’enjeu n’est plus de voir, mais de comprendre. La question n’est donc pas seulement « comment détecter ? », mais « comment interpréter avec fiabilité ce que la caméra nous montre ? ».

Cet article n’est pas un guide pour débutant. Il s’adresse à l’inspecteur qui cherche à dépasser la simple observation pour atteindre un niveau de diagnostic prédictif. Nous allons explorer comment décrypter les signatures thermiques de la CSI, comment évaluer la criticité d’un défaut sans y toucher, et comment déjouer les erreurs d’interprétation les plus dangereuses. C’est en maîtrisant ces concepts que la thermographie devient un véritable outil stratégique pour l’intégrité des actifs.

Pour illustrer concrètement l’utilisation de cet outil sur le terrain, la vidéo suivante propose une immersion dans une session d’inspection thermographique, mettant en lumière l’application pratique des principes de détection.

Pour structurer cette analyse en profondeur, nous aborderons les points essentiels qui transforment une simple inspection en une évaluation d’intégrité fiable. Le sommaire ci-dessous détaille les étapes clés de notre raisonnement technique.

Pourquoi la condensation sous isolant est-elle le pire ennemi de vos tuyauteries acier ?

Le mécanisme de la corrosion sous isolation est un processus insidieux où l’eau, piégée entre la tuyauterie et son calorifuge, crée une cellule de corrosion active. Pour l’acier au carbone, ce phénomène est particulièrement agressif dans la plage de température de -4°C à 175°C, une fenêtre opérationnelle extrêmement commune dans les industries de process. L’eau peut provenir de multiples sources : infiltration de pluie due à un bardage défectueux, condensation de l’humidité ambiante, ou fuites de procédés voisins. Une fois l’isolant saturé d’eau, il perd ses propriétés thermiques et, pire encore, maintient un environnement humide et corrosif en contact direct et permanent avec le métal.

Plusieurs facteurs aggravent ce phénomène et doivent être au centre de la surveillance de tout inspecteur. Les équipements sujets à des cycles thermiques (arrêts et démarrages fréquents) sont particulièrement vulnérables, car les variations de température favorisent la condensation. De même, la présence de polluants atmosphériques comme les oxydes de soufre (SOx) ou d’azote (NOx) dans l’environnement industriel peut dissoudre l’humidité piégée, créant des solutions acides qui accélèrent drastiquement la vitesse de corrosion. Les zones à risque prioritaires incluent donc les tuyauteries opérant au-dessus de 50°C, où la cinétique de corrosion est maximale, ainsi que tous les points de discontinuité du revêtement (supports, brides, piquages) qui constituent des portes d’entrée pour l’humidité.

L’acier, en présence d’eau et d’oxygène, commence inévitablement à se corroder. Le problème de la CSI est que ce processus se déroule à l’abri des regards, sous une enveloppe métallique qui semble intacte. La perte d’épaisseur du métal peut ainsi atteindre un niveau critique sans aucun signe extérieur visible, menant à des fuites soudaines, des pertes de confinement et, dans les pires scénarios, à des ruptures catastrophiques. C’est pourquoi une méthode de détection non destructive et précoce est non pas une option, mais une nécessité absolue pour l’intégrité des actifs.

Comment scanner des kilomètres de pipelines isolés en un temps record ?

Face à l’étendue des réseaux de tuyauteries dans une raffinerie ou un site chimique, l’inspection exhaustive est un défi logistique et économique majeur. L’approche traditionnelle, point par point, est trop lente et souvent irréalisable. Une méthodologie moderne et efficace, dite « Scan & Focus », permet de répondre à cette contrainte. Elle s’articule en deux temps : une phase de balayage rapide à grande échelle, suivie d’une phase d’inspection détaillée et ciblée sur les anomalies détectées. Cette stratégie maximise l’efficacité tout en optimisant les ressources.

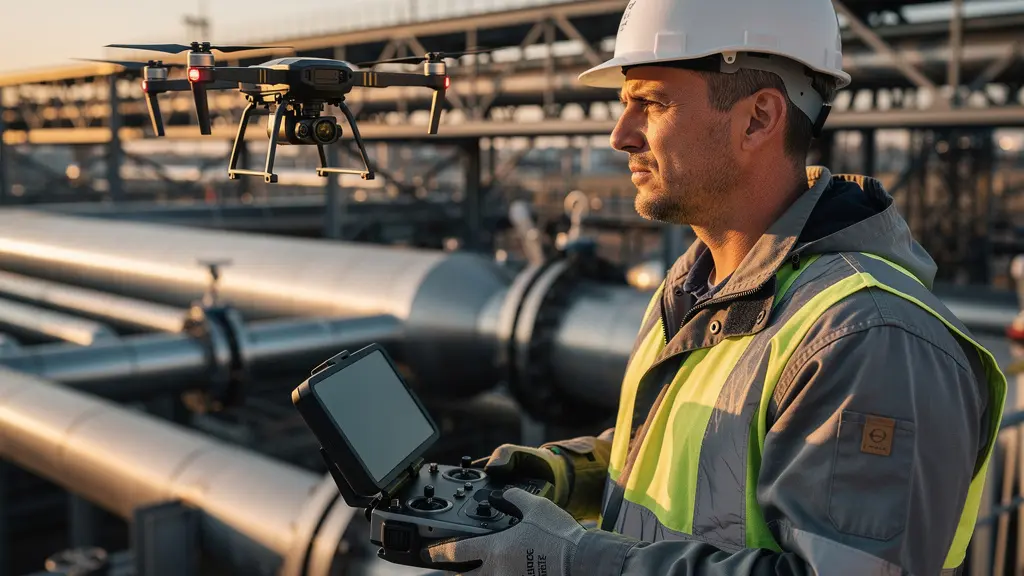

La phase « Scan » s’appuie massivement sur des technologies à haut rendement, notamment les drones équipés de caméras thermiques. Ces derniers permettent de survoler rapidement de vastes zones, y compris les racks de tuyauteries en hauteur ou les zones difficiles d’accès, pour créer une cartographie thermique complète du site. L’objectif est d’identifier les signatures thermiques suspectes : des zones anormalement chaudes (défaut d’isolant) ou des zones anormalement froides (présence d’humidité) qui se détachent du profil thermique attendu. Cette vue d’ensemble permet de prioriser les zones d’intérêt sans perdre de temps sur les sections saines.

Une fois les points d’intérêt identifiés, la phase « Focus » commence. Des équipes spécialisées, comme des cordistes équipés de caméras thermiques portables de haute résolution, interviennent pour réaliser une analyse détaillée. Elles peuvent confirmer la nature du défaut, évaluer son étendue précise et acquérir des données de haute qualité pour la prise de décision. Cette approche combinée offre le meilleur des deux mondes : la vitesse du scan aérien et la précision de l’inspection au contact. D’autres technologies, comme les capteurs fixes sans fil, peuvent être déployées sur des points jugés critiques pour un monitoring en temps réel, complétant ainsi le tableau des outils disponibles.

Le tableau suivant, basé sur une analyse des technologies d’inspection, résume les atouts de chaque méthode.

Réparation localisée ou remplacement complet : comment décider selon l’étendue thermique ?

Une fois qu’un défaut d’isolation est détecté par thermographie, la question cruciale se pose : faut-il planifier une réparation localisée ou un remplacement complet de la section ? La réponse ne dépend pas uniquement de la taille de la « tache » sur le thermogramme. Une décision éclairée repose sur une évaluation de la criticité, qui croise l’impact financier, l’impact sur la sécurité et la dynamique de dégradation du défaut. Il est établi que la corrosion sous isolation représente environ 10% des budgets de maintenance globaux, ce qui justifie une approche analytique pour optimiser les dépenses.

Le premier axe d’analyse est l’impact financier. À partir d’un thermogramme de qualité, il est possible de calculer avec une bonne précision la perte énergétique annuelle en kWh, et donc en euros, causée par le défaut. Cet élément factuel permet de déterminer un seuil de rentabilité : comparer le coût de la réparation au coût de l’inaction sur une période donnée (1, 3 et 5 ans). Un petit défaut sur une ligne vapeur à très haute température peut entraîner des pertes financières bien plus importantes qu’un large défaut sur une ligne à basse température.

Le deuxième axe, non négociable, est l’impact sécurité. La nature du fluide transporté, sa température, sa pression et la proximité de la zone avec des passages d’opérateurs ou des équipements sensibles sont des facteurs déterminants. Un défaut, même mineur thermiquement, sur une ligne transportant un produit inflammable, toxique ou à très haute température, doit être traité en priorité absolue, indépendamment de son coût énergétique. La thermographie permet ici de suivre l’évolution d’une zone suspecte : un gradient thermique qui s’accentue avec le temps indique une dégradation active et justifie une intervention prédictive avant la perte de confinement.

L’erreur de sécurité : toucher un bardage froid qui cache une fuite de vapeur brûlante

L’une des erreurs d’interprétation les plus dangereuses en inspection CUI est de considérer qu’une zone froide sur un bardage est systématiquement synonyme d’humidité ou d’isolant performant. Dans certains cas, c’est précisément le contraire : un froid intense peut masquer un danger imminent. Ce phénomène, connu sous le nom de refroidissement paradoxal, est souvent lié à l’effet Joule-Thomson. Lorsqu’un gaz ou une vapeur sous haute pression s’échappe par une petite fissure (une fuite naissante), sa détente rapide provoque un refroidissement local très intense, pouvant aller jusqu’à la formation de glace sur le bardage métallique, même si la ligne transporte un fluide à plusieurs centaines de degrés.

Se fier à la température de surface perçue par le toucher ou par une mesure ponctuelle peut donc être fatal. Un opérateur pourrait poser la main sur une zone à 0°C, alors qu’à quelques centimètres à l’intérieur, une fuite de vapeur surchauffée est en train de découper le métal. Seule la thermographie peut révéler la véritable nature de la situation. Comme le souligne un expert :

Une fuite de vapeur à haute pression peut créer un refroidissement local intense par effet Joule-Thomson, masquant le danger réel à quelques centimètres seulement.

– Expert en thermographie industrielle, Guide de sécurité thermographique

Le thermogramme d’une telle situation est caractéristique : il montre un point ou une zone très froide, souvent entourée d’un halo de chaleur plus diffus là où la vapeur se recondense ou réchauffe les zones adjacentes. C’est cette signature thermique complexe, et non une simple valeur de température, qui doit alerter l’inspecteur.

La détection de ces « faux froids » exige une vigilance et une méthodologie strictes. Il ne faut jamais se fier à une seule mesure. Il est impératif de rechercher d’autres indices : un sifflement anormal, des vibrations localisées du bardage, ou des traces d’humidité même en zone froide. L’utilisation systématique de la thermographie pour analyser le profil thermique complet est la seule approche sécuritaire. Ignorer un point froid suspect sur une ligne vapeur est une négligence qui peut coûter très cher, en termes d’intégrité des actifs et, surtout, de vies humaines.

Comment détecter les ponts thermiques sur les supports de cuves cryogéniques ?

Dans le domaine de la cryogénie (stockage de gaz liquéfiés comme l’azote ou le GNL), la logique de l’inspection thermographique s’inverse. L’objectif n’est plus de chasser les « points chauds » indiquant une perte de chaleur, mais de traquer les « points froids » anormaux qui signalent une entrée de chaleur. Chaque support, chaque traversée de tuyauterie ou chaque instrument connecté à une cuve cryogénique est un pont thermique potentiel, c’est-à-dire un chemin par lequel la chaleur ambiante peut s’infiltrer dans le système ultra-froid.

Cette infiltration de chaleur a deux conséquences majeures. Premièrement, elle provoque une évaporation continue du produit stocké (le « boil-off »), ce qui représente une perte économique directe et une surconsommation d’énergie pour maintenir la basse température. Deuxièmement, elle peut créer des contraintes thermiques extrêmes sur les structures métalliques. La formation de glace sur un support indique que cette zone est à 0°C, tandis que la cuve est peut-être à -196°C. Ce gradient de température brutal peut entraîner une fragilisation du métal et, à terme, des défaillances structurelles.

La thermographie excelle dans cette détection inversée. Sur un système cryogénique bien isolé, la surface externe doit être proche de la température ambiante. Toute zone présentant une température significativement plus basse, et surtout toute zone où du givre ou de la glace se forme préférentiellement, est un pont thermique actif. L’image thermique met en évidence ces chemins d’entrée de chaleur avec une grande clarté. Pour contrer ce phénomène, des solutions de rupture de pont thermique sont mises en œuvre, utilisant des matériaux à très faible conductivité thermique et à haute résistance mécanique.

Le choix de la solution dépend des contraintes mécaniques et thermiques spécifiques à chaque point de support. Voici une comparaison des options courantes.

Pourquoi les vannes et brides non isolées représentent 30% de vos pertes thermiques ?

Dans un réseau de tuyauteries, les vannes, brides et autres équipements singuliers sont souvent les grands oubliés de l’isolation. Pourtant, ils constituent une source majeure de déperditions énergétiques. En raison de leur géométrie complexe et de leur masse métallique importante, ces composants agissent comme de puissants radiateurs. Il est estimé qu’une vanne non isolée présente une surface d’échange thermique 3 à 5 fois supérieure à celle d’une section de tuyauterie droite de même longueur. Multiplié par le nombre de vannes sur un site industriel, l’impact devient colossal, représentant souvent jusqu’à 30% des pertes thermiques totales d’un réseau.

Au-delà de la perte énergétique directe, laisser ces composants à nu présente plusieurs risques pour l’intégrité des actifs et la sécurité du personnel. D’une part, la surface chaude et complexe d’une vanne est un point de contact dangereux pour les opérateurs, augmentant le risque de brûlures. D’autre part, ces « points chauds » dans l’installation augmentent la température ambiante dans les locaux techniques, ce qui peut surcharger les systèmes de climatisation et de ventilation (CVC) et affecter la durée de vie des équipements électroniques à proximité.

La solution la plus efficace et la plus rentable pour ce problème est l’utilisation de matelas isolants amovibles. Conçus sur mesure pour épouser parfaitement la forme des vannes et des brides, ces matelas peuvent être facilement installés et retirés pour les opérations de maintenance, sans avoir à détruire et refaire une isolation rigide. L’installation de ces matelas sur des lignes vapeur est l’une des actions d’efficacité énergétique les plus rentables qui soient en milieu industriel. Le retour sur investissement est exceptionnellement rapide, souvent inférieur à six mois, uniquement grâce aux économies d’énergie réalisées. La thermographie permet de quantifier précisément le gain avant et après l’installation, fournissant des données irréfutables pour justifier l’investissement.

Laine de roche ou verre cellulaire : quel isolant résiste mieux aux inspections thermiques ?

Le choix de l’isolant a un impact direct non seulement sur la performance thermique, mais aussi sur la facilité de détection des défauts par thermographie. Les deux grandes familles d’isolants utilisées en industrie, ceux à structure ouverte (comme la laine de roche ou de verre) et ceux à cellules fermées (comme le verre cellulaire), n’ont pas du tout la même « signature thermique » en cas d’infiltration d’humidité.

La laine de roche est un isolant fibreux à structure ouverte. Lorsqu’elle est infiltrée par de l’eau, l’humidité a tendance à se diffuser par capillarité sur une large surface. Sur un thermogramme, cela se traduit par une signature thermique souvent diffuse et étendue. Le gradient de température est progressif, et la zone affectée peut être vaste, rendant parfois difficile la localisation précise du point d’entrée de l’eau. De plus, si la laine de roche est compressée lors de l’installation, elle perd une partie de son pouvoir isolant, créant des ponts thermiques difficiles à distinguer d’une infiltration d’humidité.

Le verre cellulaire, quant à lui, est un matériau rigide à cellules de verre fermées et étanches. Si de l’eau s’infiltre à travers un défaut du bardage, elle reste piégée localement car elle ne peut pas pénétrer dans la structure même de l’isolant. La signature thermique d’un tel défaut est donc beaucoup plus localisée et nette. Le contraste de température est franc, ce qui facilite grandement la détection et la localisation précise du problème. Un expert d’AIRTcontrole résume bien cette différence :

Un isolant à structure ouverte humide aura une signature thermique diffuse, tandis qu’un isolant à cellules fermées montrera des défauts plus localisés et nets.

– Expert AIRTcontrole, Guide de thermographie infrarouge industrielle

Cette distinction est cruciale pour l’inspecteur. La facilité de détection offerte par le verre cellulaire permet une maintenance plus ciblée et efficace. Cependant, ce matériau est aussi plus cassant et moins tolérant aux vibrations. Le choix de l’isolant est donc un compromis à définir selon les spécificités de l’application.

Combien vous coûte réellement ce mètre de tuyauterie vapeur non isolé ?

L’évaluation du coût d’une section de tuyauterie non isolée se limite trop souvent au seul calcul de la perte énergétique directe. Pour un inspecteur axé sur l’intégrité des actifs, cette vision est incomplète. Le coût réel est une somme de plusieurs facteurs, dont certains sont bien plus critiques que la simple facture d’énergie. Il a été estimé que la corrosion sous isolation coûte aux entreprises plusieurs milliards d’euros chaque année à l’échelle mondiale, un chiffre qui englobe bien plus que les seuls kWh perdus.

Une approche holistique du coût total de non-isolation doit intégrer au minimum cinq composantes. Premièrement, la perte thermique directe en kWh/an, qui impacte la surproduction nécessaire en chaudière. Deuxièmement, l’impact sur la qualité du process : une perte de chaleur sur une ligne vapeur entraîne une baisse de pression et de titre (pourcentage de vapeur sèche), ce qui peut dégrader l’efficacité des équipements en aval. Troisièmement, le coût du risque sécurité, qui se modélise en multipliant la probabilité d’un accident (brûlure par contact) par son coût moyen pour l’entreprise. Quatrièmement, le coût carbone : les pertes énergétiques se traduisent par une consommation de combustible supplémentaire, donc des émissions de CO2 qui ont un prix sur le marché du carbone ou via les taxes associées.

Enfin, le coût le plus insidieux est celui de la dégradation accélérée de l’actif. Une tuyauterie non isolée ou mal isolée est une tuyauterie qui se corrode plus vite. Le coût de l’inaction n’est donc pas seulement une perte annuelle, mais une avance sur un remplacement complet et coûteux de la ligne. La thermographie, en fournissant une donnée objective sur l’état de l’isolation, devient l’outil de base pour calculer ce coût total et justifier les investissements de maintenance préventive. Elle transforme une dépense perçue en un investissement quantifiable pour la pérennité et la sécurité de l’installation.

Intégrer ces principes avancés d’inspection thermographique dans vos programmes de maintenance et d’intégrité des actifs est l’étape suivante pour passer d’une approche réactive à une stratégie véritablement prédictive. L’objectif est d’assurer non seulement l’efficacité énergétique, mais surtout la sécurité et la fiabilité à long terme de vos installations.
