Comment localiser une fuite sous l’étanchéité d’un toit plat avant qu’il ne pleuve à l’intérieur ?

En tant que gestionnaire de bâtiment, votre hantise est l’appel signalant une auréole au plafond. Ce symptôme visible est pourtant le stade final d’un problème bien plus insidieux qui se développe depuis des mois, voire des années, au-dessus de vos têtes : une infiltration d’eau dans l’isolant de votre toiture terrasse. Le réflexe commun est de chercher la fissure, de réparer la membrane bitumineuse en surface. Mais c’est une vision à court terme qui ignore la véritable bombe à retardement économique qui s’est amorcée.

L’eau qui s’infiltre ne fait pas que passer ; elle stagne, s’accumule et détruit silencieusement la performance de votre actif isolant. La valeur R de votre isolation s’effondre, vos factures énergétiques grimpent et la structure même du support peut être compromise. Le vrai défi n’est donc pas de boucher un trou quand il pleut, mais de détecter la présence d’humidité cachée avant qu’elle ne cause des dommages irréversibles. Comment voir ce qui est invisible à l’œil nu ?

La clé ne réside pas dans la recherche de l’eau elle-même, mais dans la traque de sa signature thermique. Cet article expose la méthodologie experte qui permet de diagnostiquer précisément l’état de l’étanchéité et de l’isolation d’un toit plat. Nous verrons pourquoi le timing de l’inspection est crucial, comment la technologie moderne permet une analyse rapide et précise, et surtout, comment transformer un diagnostic en un plan d’action chirurgical pour préserver votre patrimoine et maîtriser vos coûts de maintenance.

Pour naviguer efficacement à travers cette approche préventive, cet article est structuré pour vous guider de la compréhension du risque à la mise en œuvre de la solution. Explorez les sections ci-dessous pour maîtriser chaque aspect du diagnostic thermographique de toiture.

Pourquoi l’isolant mouillé perd-il 80% de sa résistance thermique R ?

L’isolant d’une toiture n’est pas une simple couche de matériau ; c’est un actif stratégique qui garantit la performance énergétique de votre bâtiment. Sa principale qualité, la résistance thermique (valeur R), repose sur sa capacité à emprisonner de l’air sec. Lorsqu’une infiltration se produit, l’eau remplace cet air. Or, l’eau est un bien meilleur conducteur de chaleur que l’air. Résultat : l’isolant perd sa fonction première et devient un pont thermique géant.

Un isolant gorgé d’eau peut voir sa valeur R s’effondrer de plus de 80%. Concrètement, cela signifie que la chaleur s’échappe massivement en hiver et que la chaleur extérieure pénètre sans obstacle en été, faisant exploser les coûts de chauffage et de climatisation. Au-delà de l’impact financier, cette humidité stagnante crée un environnement propice au développement de moisissures et peut, à terme, dégrader les matériaux de structure du toit (supports en bois ou en acier).

Ignorer un isolant mouillé revient à accepter une déperdition énergétique constante et une dévalorisation progressive de votre patrimoine immobilier. C’est pourquoi la détection précoce de ces zones humides est une priorité absolue pour tout gestionnaire soucieux de la pérennité de son bâtiment.

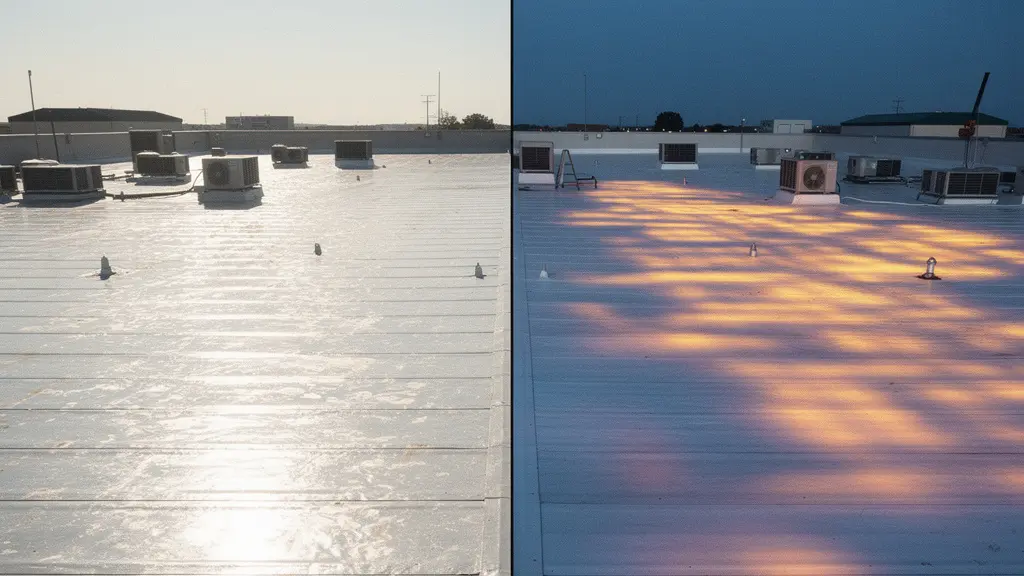

Pourquoi faut-il attendre le coucher du soleil pour inspecter une toiture terrasse ?

Tenter une inspection thermique en pleine journée est une erreur fondamentale. Le soleil bombarderait la toiture de rayonnement infrarouge, masquant complètement les subtiles variations de température qui trahissent une infiltration. Le secret d’un diagnostic fiable réside dans un principe physique simple : la capacitance thermique. Pendant la journée, tous les matériaux de la toiture, secs comme humides, emmagasinent la chaleur du soleil.

C’est après le coucher du soleil que la magie opère. Les matériaux secs, ayant une faible capacitance thermique, se refroidissent rapidement. En revanche, les zones où l’isolant est gorgé d’eau, qui possède une capacitance thermique bien plus élevée, vont retenir cette chaleur et la restituer beaucoup plus lentement. Cette différence de comportement crée un contraste thermique net : les zones humides apparaissent comme des « points chauds » sur l’image d’une caméra thermique, alors que le reste de la toiture est déjà froid.

Ce phénomène est la clé de voûte de l’inspection. Pour qu’il soit observable, plusieurs conditions doivent être réunies : une journée ensoleillée pour « charger » la toiture, une nuit claire et sans vent pour un refroidissement homogène, et une différence de température d’au moins 10°C entre l’intérieur et l’extérieur du bâtiment. Attendre le bon moment n’est pas une contrainte, c’est la condition sine qua non de la réussite de l’inspection.

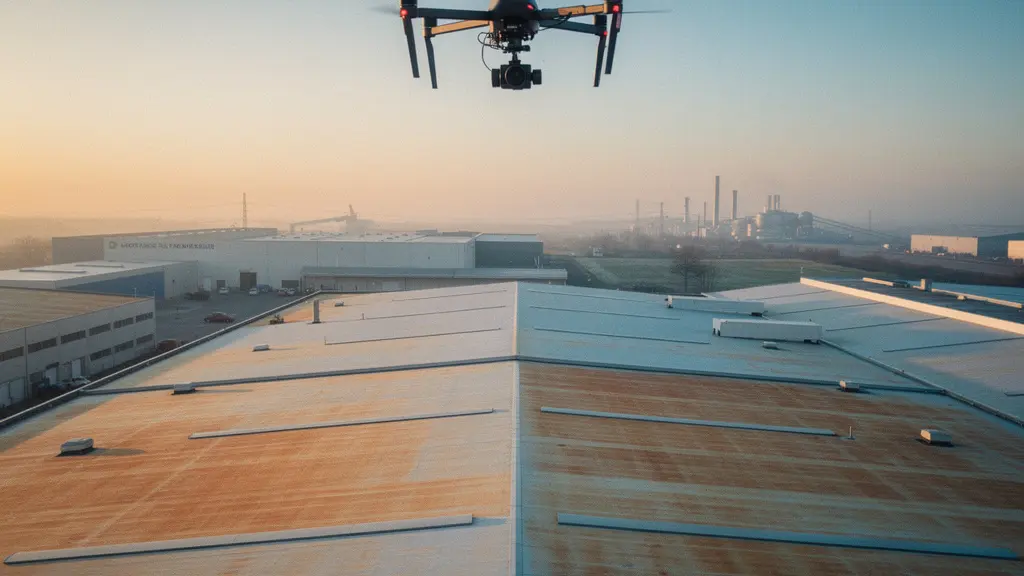

Inspection thermique par drone ou à pied : quelle méthode pour un entrepôt de 10 000 m² ?

Le choix de la méthode d’inspection dépend principalement de la taille, de l’accessibilité et de la complexité de la toiture. Pour un petit bâtiment accessible, une inspection à pied peut être envisagée. Cependant, pour un entrepôt logistique, un centre commercial ou un grand ensemble de copropriétés, cette approche montre vite ses limites en termes de temps, de coût et de sécurité.

Pour une surface de 10 000 m², l’inspection par drone s’impose comme la solution la plus rationnelle. Elle offre une rapidité d’exécution incomparable, permettant de couvrir de vastes zones en une seule session de vol, là où un technicien mettrait plusieurs jours. De plus, le drone accède sans risque à des zones difficiles ou dangereuses (abords de lanterneaux, équipements techniques, toits en pente) et fournit une vue d’ensemble globale indispensable pour corréler les différentes anomalies thermiques observées.

Ce tableau comparatif, basé sur des analyses de spécialistes en thermographie par drone, résume les avantages de chaque approche pour un gestionnaire de bâtiment.

L’idéal est souvent une approche combinée : un survol général par drone pour identifier les zones suspectes, suivi d’une vérification ciblée à pied si nécessaire. Pour un responsable de maintenance, le drone n’est pas un gadget, c’est un outil de productivité et de gestion des risques.

L’erreur de confondre une flaque d’eau en surface avec une infiltration sous-jacente

L’un des pièges les plus courants lors d’une inspection visuelle est de tirer des conclusions hâtives. Une flaque d’eau en surface après une pluie ne signifie pas nécessairement une infiltration. Elle peut simplement indiquer un défaut de pente de la toiture. À l’inverse, une zone parfaitement sèche en apparence peut cacher un isolant totalement saturé d’eau juste en dessous de la membrane d’étanchéité.

C’est ici que la thermographie révèle toute sa puissance. Elle ne voit pas l’eau en surface, mais bien la masse thermique de l’eau accumulée en profondeur. Une anomalie chaude visible la nuit sur une image thermique est la signature quasi certaine d’un isolant gorgé d’eau, même si la surface est intacte. Cette méthode permet de dissocier les symptômes apparents (flaques) des pathologies réelles (infiltrations).

Cette distinction est cruciale pour un gestionnaire. Une intervention basée sur une simple flaque pourrait mener à des travaux inutiles et coûteux sur le système de drainage, sans résoudre le problème d’infiltration. À l’inverse, l’analyse thermique permet de lancer une investigation ciblée, sans travaux destructifs, pour localiser précisément l’origine de l’infiltration sous la membrane, comme l’illustre l’expérience des professionnels dans la détection de fuites sur toitures plates. Le diagnostic est plus fiable, et l’action corrective est plus efficace.

Comment marquer précisément la zone d’isolant à remplacer pour limiter les coûts ?

Une fois l’infiltration détectée, la question devient : où intervenir ? Remplacer toute l’étanchéité d’une toiture est une opération extrêmement coûteuse et souvent inutile. L’objectif de la thermographie moderne n’est pas seulement de dire « il y a une fuite », mais de fournir un plan d’action chirurgical pour ne remplacer que les panneaux d’isolant affectés.

Grâce aux drones équipés de GPS de haute précision (RTK), les images thermiques capturées sont géoréférencées. Elles sont ensuite assemblées en une grande carte thermique de la toiture, appelée orthomosaïque. Sur cette carte, chaque pixel a des coordonnées géographiques précises. L’expert peut alors délimiter digitalement les contours exacts des zones d’isolant humide. Le résultat est un plan détaillé qui peut être transmis directement aux équipes d’étancheurs.

Cette approche change tout. Au lieu d’une intervention à l’aveugle, l’équipe au sol sait exactement quel panneau soulever et remplacer. Cette précision permet de réaliser une économie allant jusqu’à 90% sur les matériaux et la main-d’œuvre par rapport à une réfection complète. Pour un gestionnaire, cela signifie transformer une dépense majeure en une opération de maintenance maîtrisée et optimisée.

Pourquoi l’évaporation de l’eau crée-t-elle une zone froide visible à la caméra ?

Si la nuit, l’eau accumulée crée un point chaud, un autre phénomène thermique peut trahir sa présence durant la journée : l’évaporation. L’évaporation est un processus endothermique, ce qui signifie qu’il consomme de l’énergie sous forme de chaleur pour se produire. Lorsqu’une infime quantité d’humidité s’échappe à travers une micro-fissure de la membrane d’étanchéité, elle s’évapore et refroidit localement la surface.

Ce refroidissement, bien que très léger, est parfaitement détectable par les caméras thermiques modernes. Les capteurs actuels ont une sensibilité thermique pouvant atteindre 50 mK (milliKelvin), soit 0,05°C. Ils peuvent donc visualiser ces zones de « stress hydrique » comme de subtiles taches froides sur la surface de la toiture, même en plein jour.

Cette technique est particulièrement utile pour repérer les défauts d’étanchéité actifs et les points d’entrée d’eau. Alors que l’inspection nocturne cartographie les conséquences (l’isolant déjà mouillé), l’analyse des points froids dus à l’évaporation peut aider à identifier la cause première du problème. C’est une information complémentaire précieuse pour un diagnostic complet, permettant de prioriser la réparation des défauts les plus critiques de la membrane.

Comment géoréférencer les défauts pour que l’équipe au sol retrouve le bon panneau ?

Une image thermique, même de très haute qualité, n’est qu’une information partielle si elle ne peut pas être localisée avec une précision centimétrique sur une immense toiture. Le défi est de passer d’une « belle image » à un « plan de travail exploitable ». Le géoréférencement est la technologie qui fait ce pont entre le diagnostic aérien et l’action terrestre.

Lors de l’inspection par drone, chaque cliché thermique est associé aux coordonnées GPS exactes du drone au moment de la prise de vue. Un logiciel de photogrammétrie utilise ensuite ces milliers de clichés et de points de données pour reconstruire un modèle 3D de la toiture et générer l’orthomosaïque thermique. Ce n’est pas un simple collage d’images, mais une véritable carte métriquement correcte.

Le livrable final pour le gestionnaire n’est donc pas une série de photos, mais un fichier de données compatible avec les outils professionnels. Comprendre ces formats vous permet d’exiger le bon livrable de votre prestataire.

En intégrant ces fichiers dans un logiciel de GMAO (Gestion de la Maintenance Assistée par Ordinateur) ou simplement en les ouvrant sur un logiciel de cartographie, l’équipe d’intervention peut visualiser sa position en temps réel sur la carte thermique et se diriger sans erreur vers le panneau exact à réparer. C’est la fin des approximations et le début de la maintenance de précision.

Pourquoi les points froids sont souvent plus dangereux que les points chauds dans le bâtiment ?

Dans l’imaginaire collectif, un problème d’isolation est un « point chaud », une zone où la chaleur s’échappe. C’est vrai pour un simple pont thermique. Cependant, dans le contexte d’une toiture terrasse, le véritable danger est souvent le « point froid » généré par l’humidité. Un point froid n’est pas seulement un signe de déperdition énergétique ; il est le symptôme d’une pathologie active qui dégrade le bâtiment de l’intérieur.

Le toit est la zone la plus exposée aux pertes de chaleur, pouvant représenter jusqu’à 30% du total des déperditions d’un bâtiment mal isolé. Lorsqu’une infiltration crée un point froid persistant, elle entraîne un risque de condensation. L’air chaud et humide de l’intérieur du bâtiment va se condenser au contact de cette surface froide, aggravant encore l’accumulation d’eau dans la structure, créant un cercle vicieux de dégradation.

Cette humidité chronique est bien plus destructrice qu’une simple perte de chaleur. Elle attaque les matériaux, favorise les moisissures néfastes pour la santé des occupants et peut interférer avec le bon fonctionnement des systèmes de ventilation. Un défaut d’étanchéité qui se manifeste par un point froid est le signe avant-coureur d’une augmentation marquée des dépenses énergétiques et d’un inconfort croissant pour les utilisateurs. Le traiter n’est pas une option, c’est une nécessité pour la préservation de l’intégrité et de la valeur de votre actif.

Vous possédez désormais les clés pour comprendre et agir. L’approche préventive par thermographie n’est pas une dépense, mais un investissement stratégique. Pour protéger votre patrimoine et maîtriser vos coûts sur le long terme, l’étape suivante consiste à mandater un diagnostic professionnel de vos toitures.
