Comment manipuler une caméra tactile avec des gants isolants haute tension ?

Pour tout thermographe intervenant en milieu haute tension, le port de gants isolants de classe 3 ou 4 est une évidence sécuritaire. Mais cette évidence se heurte rapidement à une réalité du terrain : la manipulation précise d’une caméra thermique moderne, avec son écran tactile capacitif, devient un véritable casse-tête. Chaque tentative de réglage de la mise au point ou de navigation dans les menus se transforme en une lutte frustrante, augmentant la charge cognitive et le risque d’erreur ou de chute du matériel.

Les conseils habituels se contentent souvent de rappeler les normes de sécurité ou de vanter les mérites de tel ou tel équipement. On nous dit d’être prudent, de porter nos EPI, mais rarement comment surmonter concrètement cette barrière physique entre nos doigts et l’outil. Cette difficulté pousse parfois à la faute la plus dangereuse : retirer son gant « juste une seconde » pour effectuer un réglage rapide, anéantissant ainsi toute la protection.

Mais si la solution ne résidait pas dans une agilité impossible à atteindre, mais dans une approche radicalement différente ? L’enjeu n’est pas de mieux « sentir » l’écran à travers le gant, mais de ne quasiment plus avoir à le toucher. La véritable maîtrise réside dans la création d’un système de pré-configuration mentale et matérielle. Il s’agit de transformer les contraintes des EPI en automatismes sécurisés, où chaque geste est anticipé et optimisé pour minimiser les interactions complexes.

Cet article propose un guide pragmatique, bâti sur l’expérience terrain. Nous allons détailler comment reconfigurer votre outil de travail, choisir les bons accessoires, adopter les postures qui sauvent et organiser vos interventions pour que la technologie reste un allié, et non une source de danger supplémentaire.

Ce guide est structuré pour vous fournir des solutions concrètes à chaque étape de votre intervention. Découvrez comment transformer votre approche de la manipulation d’équipement en milieu à haut risque.

Pourquoi la maladresse due aux EPI augmente-t-elle le risque de chute de matériel ?

La première conséquence directe de la manipulation avec des gants isolants épais est une perte drastique de la sensibilité tactile et de la dextérité fine. Un geste simple comme pincer pour zoomer ou faire glisser un menu devient une opération complexe. Cette maladresse n’est pas seulement frustrante, elle a un coût financier et opérationnel direct. Une caméra thermique est un investissement conséquent, dont le prix se situe entre 1000€ et 20000€ pour les modèles professionnels. La faire tomber n’est pas une option.

Le risque de chute est amplifié par plusieurs facteurs inhérents au port des EPI en environnement électrique. La réduction de la préhension est le plus évident, mais il faut aussi compter avec la limitation du champ de vision périphérique due aux visières anti-arc et l’augmentation globale de la charge cognitive. L’opérateur doit gérer simultanément sa sécurité, sa mission d’inspection et la manipulation d’un outil devenu récalcitrant. C’est dans ce cumul de contraintes que le risque d’un geste malheureux est le plus élevé.

Les fabricants ont conscience de cette réalité. Certains modèles, comme la FLIR TG165-X, sont conçus pour supporter une chute de 2 mètres, offrant une marge de sécurité appréciable. Cependant, compter uniquement sur la robustesse du matériel est une stratégie réactive. L’approche proactive consiste à identifier et neutraliser les causes de la maladresse. Il ne s’agit pas de « mieux tenir » sa caméra, mais de réduire le nombre de manipulations nécessaires en cours d’intervention. Chaque interaction évitée avec l’écran tactile est une source de risque en moins.

La solution commence donc par accepter que la dextérité est compromise et qu’il faut compenser par la méthode. L’objectif est de limiter les gestes imprécis, de sécuriser la prise en main et de ne plus avoir à jongler avec un équipement coûteux dans une zone à haut risque. Cela passe par une meilleure organisation du portage et une configuration intelligente de l’appareil.

Comment configurer les boutons physiques (raccourcis) pour éviter l’écran tactile ?

La stratégie la plus efficace pour contourner la difficulté des écrans tactiles est de les rendre obsolètes pour 80% de vos actions. La plupart des caméras thermiques professionnelles disposent de boutons physiques programmables (souvent notés P1, P2…). Votre mission, avant même de vous approcher de l’armoire électrique, est de définir votre workflow sans contact et d’assigner les fonctions les plus critiques à ces boutons.

L’objectif est de pouvoir réaliser une inspection complète — de la visée à l’enregistrement — sans jamais avoir à interagir finement avec l’écran. Une configuration de base, éprouvée sur le terrain, pourrait être :

• Bouton P1 : Mise au point automatique continue. Une simple pression permet d’ajuster la netteté sur la cible, l’une des actions les plus fréquentes et les plus délicates à réaliser manuellement avec des gants.
• Bouton P2 : Enregistrement de l’image. Permet de sauvegarder instantanément le thermogramme une fois le point chaud identifié et la mise au point faite, sans avoir à chercher l’icône sur l’écran.
• Bouton directionnel central : Basculement entre les palettes de couleurs. Changer rapidement de palette (ex: Fer, Arc-en-ciel, Alerte Haute) est crucial pour analyser un défaut. L’assigner à un bouton physique évite une navigation fastidieuse dans les menus.

Cette préparation en amont est la pierre angulaire de l’économie gestuelle. Elle doit être adaptée à vos habitudes et au type d’inspection. La plupart des appareils permettent de sauvegarder plusieurs profils de configuration, vous pouvez donc en créer un spécifique « Haute Tension / Gants isolants ».

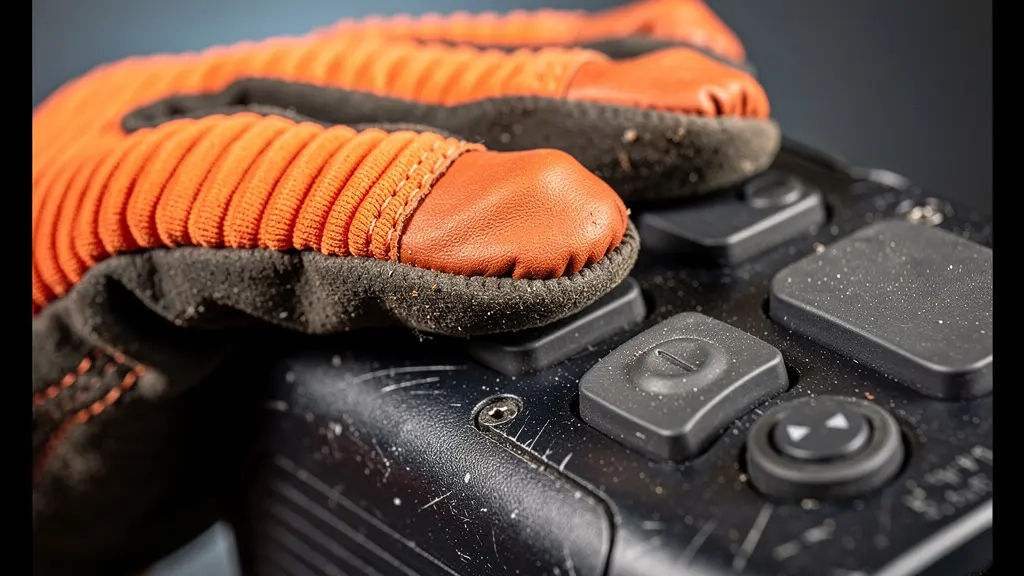

L’image ci-dessus illustre parfaitement ce principe : l’interaction se concentre sur les boutons physiques, accessibles et facilement identifiables même avec des gants épais. Le doigt est positionné, prêt à déclencher une action pré-programmée. C’est ce niveau de préparation matérielle qui transforme l’intervention : vous n’êtes plus en train de « batailler » avec l’outil, mais de dérouler une séquence d’actions fluides et sécurisées.

Sangle de cou ou harnais poitrine : quel portage pour garder les mains libres ?

Une fois la caméra configurée, la question de son portage devient centrale. Tenir l’appareil en permanence est non seulement fatigant, mais aussi dangereux. Vous avez besoin de vos mains pour ouvrir une porte d’armoire, tenir un rapport ou simplement vous stabiliser. La sangle de cou standard, souvent fournie d’origine, est une fausse bonne idée en environnement HT. Elle répartit mal le poids sur les cervicales et, surtout, laisse la caméra se balancer, avec un risque de choc contre les équipements.

Le choix du système de portage doit répondre à un triple objectif : sécurité du matériel, répartition du poids et rapidité d’accès. L’analyse des options disponibles montre une nette supériorité des systèmes qui maintiennent l’appareil près du corps.

Comme le montre cette analyse comparative des solutions de portage, le harnais poitrine se distingue par son excellente répartition du poids et la protection qu’il offre à la caméra, la maintenant fermement contre le torse. Il assure une grande liberté de mouvement et est généralement bien compatible avec les autres EPI. Le holster de ceinture est une excellente alternative, offrant un accès très rapide et une bonne compatibilité, même si la protection contre les chocs peut être légèrement inférieure.

Le choix final dépendra de votre morphologie et de la configuration de vos autres équipements. Mais dans tous les cas, l’investissement dans un système de portage autre que la sangle de cou de base est un facteur clé pour sécuriser votre matériel et libérer vos mains pour les tâches essentielles de sécurisation de la zone. C’est un élément fondamental de votre workflow qui mérite une attention particulière.

L’erreur d’enlever un gant « juste une seconde » pour régler la mise au point

C’est l’erreur ultime, la rupture de la chaîne de sécurité la plus élémentaire. Après plusieurs minutes de lutte avec un écran tactile non coopératif, la tentation est immense : retirer rapidement son gant isolant pour effectuer ce réglage précis qui vous échappe. C’est une décision qui peut avoir des conséquences catastrophiques. En une fraction de seconde, vous vous exposez directement au risque d’électrisation ou d’arc électrique.

Cette tentation est si forte qu’elle est au cœur des innovations matérielles. Comme le souligne un expert, l’objectif de certains outils sans contact est justement d’éviter cette situation. Dans un guide sur la sécurité, il est noté :

Il n’y a donc plus besoin de lourds masques de protection, de cagoules inconfortables et de gants isolants en caoutchouc encombrants.

– Expert Fluke, Guide de sécurité électrique Fluke

Cette phrase, bien que décrivant un idéal atteignable avec des outils spécifiques comme les fenêtres infrarouges, révèle la pénibilité associée aux EPI. C’est ce « rêve » de confort qui pousse à la faute. Or, lors d’une inspection d’armoire ouverte, ces protections ne sont pas optionnelles. Le risque est bien réel, notamment dans des environnements classés en catégorie de risque 2 ou plus, nécessitant un masque anti-arc et une cagoule, où le retrait du gant est tout simplement proscrit.

La seule façon de combattre cette tentation est de la rendre inutile. Si votre workflow est bien rodé, si vos boutons sont correctement configurés et si, en dernier recours, vous disposez d’un stylet adapté, l’idée de retirer votre gant ne vous traversera même pas l’esprit. L’autodiscipline est renforcée par la préparation. Chaque seconde passée en amont à optimiser votre matériel est une garantie de sécurité supplémentaire sur le terrain. L’erreur n’est pas tant le geste final que le manque de préparation qui y a conduit.

Comment utiliser un stylet compatible avec des gants composites ?

Même avec une configuration de boutons parfaite, il peut arriver qu’une interaction avec l’écran tactile soit inévitable, par exemple pour ajouter une annotation textuelle ou naviguer dans une arborescence de menus complexe. Tenter cette opération avec le bout d’un gant de classe 4 est voué à l’échec. La solution de dernier recours est le stylet capacitif adapté.

Attention, tous les stylets ne se valent pas. Le petit stylet fin fourni avec une tablette grand public sera inutilisable. Un stylet pour environnement industriel doit posséder des caractéristiques précises :

• Un large diamètre : Il doit pouvoir être tenu fermement avec un gant épais. Cherchez des modèles qui ressemblent plus à un marqueur qu’à un stylo.
• Une pointe capacitive souple et large : La pointe doit être conçue pour fonctionner par contact sur une surface plus grande, compensant la perte de précision. Les pointes en microfibre ou en caoutchouc souple sont souvent plus efficaces.
• Un système d’attache : Le stylet doit être sécurisé par une dragonne ou un cordon rétractable fixé à votre poignet ou à votre harnais. Le faire tomber dans une armoire sous tension est un scénario catastrophe à éviter absolument.

L’utilisation d’un stylet demande un léger temps d’adaptation, mais il devient rapidement un prolongement naturel de votre main gantée pour les tâches de précision.

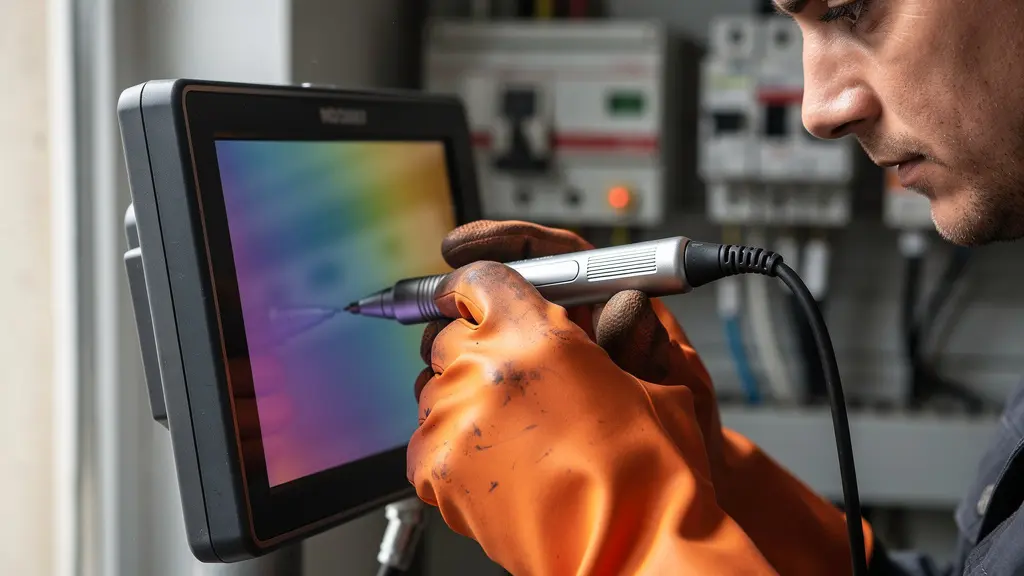

Comme on peut le voir, le stylet permet de cibler un point précis de l’interface tout en conservant une prise en main stable et sécurisée. Il est le pont entre la nécessité d’interagir avec l’écran et l’impossibilité de le faire directement. Il ne remplace pas la configuration des boutons pour les actions rapides, mais il complète la panoplie de l’opérateur pragmatique qui a anticipé tous les scénarios.

Comment positionner le corps pour ne pas être dans le cône d’explosion lors de la mesure ?

La manipulation de l’outil n’est qu’une partie de l’équation de sécurité. Le positionnement de votre corps par rapport à l’équipement inspecté est tout aussi crucial. En cas d’arc électrique, l’énergie est libérée de manière directionnelle, formant un « cône d’explosion ». Se trouver en face d’une armoire électrique au moment de l’ouverture ou de la mesure, c’est se placer volontairement dans l’axe du danger maximal.

La règle d’or est la posture de décalage. Ne faites jamais face directement à la source potentielle de l’arc. Positionnez-vous toujours sur le côté du panneau électrique. Cette posture a un double avantage : elle vous place hors de la trajectoire principale de l’explosion et vous permet d’utiliser la porte de l’armoire elle-même comme un bouclier partiel. Votre tête et votre torse, les parties les plus vitales, sont ainsi mieux protégés.

Il est essentiel de maintenir une distance de sécurité, même en posture latérale. Une distance de 1,5 mètre des composants nus sous tension est un minimum à respecter. Stabilisez-vous en utilisant un troisième point d’appui si possible, mais assurez-vous que ce point d’appui est fermement en dehors de la zone de danger définie. L’objectif est de créer un environnement de mesure stable, où vous pouvez vous concentrer sur le thermogramme sans vous soucier de votre équilibre ou de votre proximité avec le danger.

Ce positionnement n’est pas une option, c’est un réflexe vital. Il doit être intégré à votre routine d’inspection au même titre que le port de vos EPI. Chaque ouverture de panneau doit être précédée d’une analyse rapide de l’environnement pour déterminer la meilleure posture de décalage possible.

Comment organiser une inspection en binôme pour sécuriser la zone de travail ?

Intervenir seul en environnement haute tension est une prise de risque inacceptable. Le travail en binôme n’est pas seulement une recommandation, c’est une composante essentielle de la sécurité. Cependant, pour être efficace, ce binôme doit être organisé avec une répartition claire et rigoureuse des rôles, souvent calquée sur le modèle « Pilote / Co-pilote ».

Dans cette configuration, les tâches sont distribuées pour réduire la charge cognitive de chaque intervenant et créer une boucle de surveillance mutuelle. Une personne seule ne peut pas manipuler une caméra, surveiller l’environnement, prendre des notes et assurer sa propre sécurité simultanément. Le binôme sécurisé permet de diviser ces tâches :

• Le Pilote (l’opérateur thermographe) : Sa mission est unique et focalisée. Il manipule la caméra, vise les cibles définies, effectue les mesures et s’assure de la qualité des thermogrammes. Il ne se préoccupe pas de ce qui se passe dans son dos.
• Le Co-pilote (l’agent de sécurité/support) : Son rôle est multifonctionnel et tourné vers l’environnement. Il gère le périmètre de sécurité, surveille les alentours pour prévenir toute intrusion ou danger imprévu, documente les clichés (contexte, emplacement) et, si la technologie le permet, peut même contrôler la caméra à distance via une tablette pour assister le pilote.

Cette organisation en tandem est extrêmement efficace. Comme le montre l’expérience terrain, une équipe de deux personnes peut inspecter une installation beaucoup plus rapidement et, surtout, de manière infiniment plus sûre. La communication entre les deux doit être constante, en « boucle fermée » : chaque action demandée par le pilote est confirmée verbalement par le co-pilote, et inversement. Cela évite les malentendus et garantit que les deux intervenants partagent la même conscience de la situation.

Le co-pilote est les yeux et les oreilles du pilote. Il est le garant de la bulle de sécurité dans laquelle l’opérateur peut se concentrer à 100% sur sa mission technique. Ne considérez jamais la deuxième personne comme un simple « assistant », mais comme une partie intégrante et active du dispositif de sécurité.

Comment la thermographie à distance réduit l’exposition au risque d’Arc Flash ?

Toutes les techniques abordées jusqu’à présent visent à sécuriser l’intervention lorsque l’opérateur doit se trouver à proximité d’une installation sous tension. Cependant, le principe de sécurité fondamental reste d’augmenter la distance par rapport au danger. La thermographie est, par nature, une technologie sans contact qui contribue massivement à la réduction du risque d’arc électrique.

Chaque fois qu’une mesure peut être effectuée à distance, l’exposition de l’opérateur est diminuée. L’utilisation d’une caméra thermique pour identifier un point chaud sur une ligne électrique aérienne depuis le sol est un exemple parfait. Mais même lors de l’inspection d’armoires électriques, des solutions existent pour s’éloigner du périmètre de danger immédiat. Les fenêtres infrarouges (IR) sont la solution la plus aboutie : ces « hublots » certifiés, installés sur les portes des armoires, permettent de réaliser une inspection thermographique complète sans jamais avoir à ouvrir le panneau, maintenant ainsi l’opérateur totalement à l’abri.

Lorsqu’une fenêtre IR n’est pas disponible, l’utilisation de caméras avec des objectifs interchangeables (téléobjectifs) peut permettre d’obtenir une image suffisamment détaillée tout en se tenant plus loin. De même, les thermomètres infrarouges visuels modernes fusionnent une image numérique avec une carte thermique, permettant de diagnostiquer un problème potentiel à une distance bien plus sûre qu’avec un contact direct.

Le travail à une distance sécurisée, hors du périmètre d’arc électrique, doit toujours être l’option privilégiée. La stratégie de l’opérateur expérimenté consiste donc à évaluer la situation et à choisir la méthode qui maximise la distance, tout en obtenant les données nécessaires. L’approche « proche » avec EPI complet et binôme sécurisé est réservée aux cas où aucune autre option n’est viable.

En appliquant systématiquement cette philosophie de la préparation et de l’économie gestuelle, vous transformerez une intervention stressante et risquée en une procédure maîtrisée. L’étape suivante consiste à évaluer votre propre matériel et vos habitudes pour mettre en place dès aujourd’hui ce workflow sécurisé.
