Comment surveiller vos TGBT critiques sans jamais ouvrir les portes ?

Pour tout responsable des services généraux ou facility manager d’un data center ou d’un hôpital, le Tableau Général Basse Tension (TGBT) représente un paradoxe. C’est le cœur battant de l’infrastructure, celui qui alimente chaque service critique, chaque serveur, chaque équipement vital. Pourtant, l’inspecter revient à pratiquer une chirurgie à cœur ouvert : le risque d’arc électrique est mortel, et la moindre coupure de courant pour une maintenance préventive est souvent inenvisageable. La continuité de service est non-négociable.

Face à ce dilemme, la pratique courante consiste à planifier des inspections espacées, souvent nocturnes, impliquant des procédures de consignation lourdes et des interruptions de service partielles. Mais cette approche réactive laisse la porte ouverte à des vulnérabilités invisibles qui se développent entre deux contrôles. La vraie question n’est donc plus de savoir *quand* on peut se permettre de couper le courant, mais *comment* s’affranchir totalement de cette contrainte. Et si la clé n’était pas de mieux planifier les interruptions, mais de les rendre définitivement obsolètes ?

Cet article propose une approche radicalement différente, axée sur la surveillance en continu et non-invasive. Nous allons démontrer que l’inspection des TGBT portes fermées, loin d’être un gadget technologique, est la pierre angulaire d’une stratégie de résilience et de continuité de service absolue. Des dangers cachés comme la poussière aux choix technologiques des hublots infrarouges, en passant par l’interprétation des signatures thermiques, nous allons construire un plan d’action pour garder le contrôle de vos installations, sans jamais avoir à les mettre à l’arrêt.

Pour aborder ce sujet de manière structurée, nous explorerons les différents aspects de la surveillance non-invasive, des risques les plus élémentaires aux solutions techniques et contractuelles les plus avancées. Ce guide vous donnera les clés pour prendre des décisions éclairées.

Pourquoi la poussière dans les armoires est-elle un accélérateur d’incendie invisible ?

Avant même d’aborder les défaillances électriques complexes, un ennemi silencieux et omniprésent menace chaque TGBT : la poussière. Souvent perçue comme un simple problème de propreté, son accumulation dans une armoire électrique crée une situation à haut risque. Composée de fibres, de particules organiques et de débris divers, la poussière agit comme un combustible de premier ordre, prêt à s’enflammer au contact de la moindre étincelle ou d’un point chaud naissant.

Pire encore, la poussière possède des propriétés isolantes. Lorsqu’elle se dépose en couches épaisses sur les composants électriques comme les disjoncteurs, les barres de puissance ou les connexions, elle empêche la dissipation normale de la chaleur. Un composant qui chauffe modérément en temps normal peut alors voir sa température monter en flèche, piégée sous une couverture isolante. Ce phénomène transforme un échauffement mineur en un point chaud critique, augmentant drastiquement le risque d’amorçage d’un arc électrique ou de combustion spontanée de la poussière elle-même.

L’effet est cumulatif : plus la chaleur augmente, plus les matériaux se dégradent, créant de nouvelles sources potentielles de défaillance. Un simple contacteur peut ainsi devenir l’épicentre d’un départ de feu qui se propagera à une vitesse fulgurante grâce au « carburant » disponible. La gestion de la poussière n’est donc pas une question d’esthétique, mais une mesure de prévention active des incendies, la toute première étape pour sécuriser une installation sans même avoir à l’ouvrir.

Comment installer des hublots infrarouges (IR Windows) sur vos armoires existantes ?

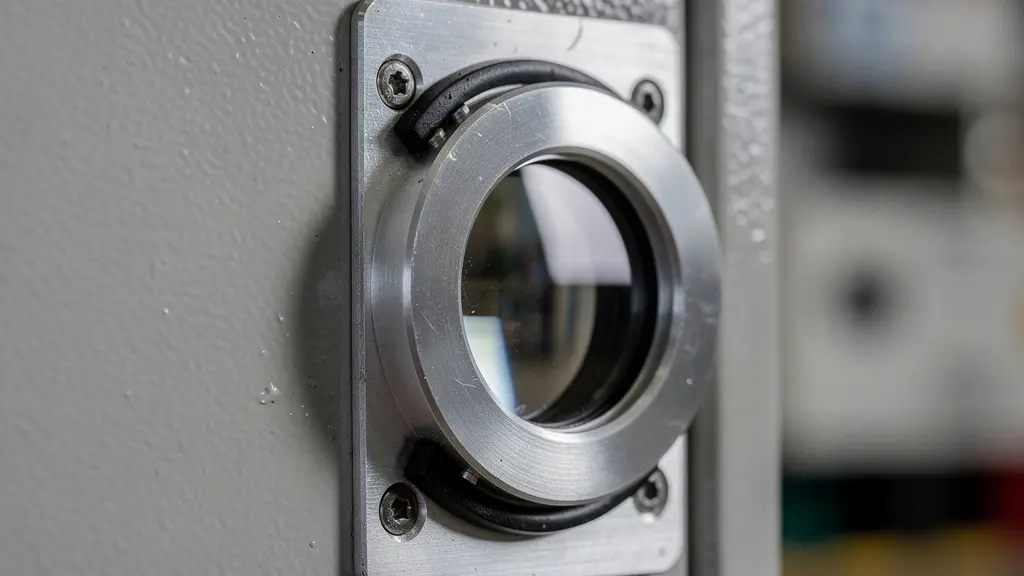

L’idée d’inspecter un TGBT sans l’ouvrir repose sur une technologie clé : le hublot infrarouge (ou IR Window). Ce dispositif est une fenêtre optique, transparente aux rayonnements infrarouges, qui se monte directement sur la porte ou un panneau de l’armoire électrique. Il permet à une caméra thermique de « voir » la signature thermique des composants internes sans aucun contact physique et sans exposer l’opérateur aux dangers de l’appareillage sous tension.

Contrairement à une idée reçue, l’installation de ces hublots n’est pas une opération complexe réservée à des équipements neufs. La plupart des modèles sont conçus pour être installés sur des armoires existantes avec une interruption de service minimale. Le processus est standardisé et étonnamment rapide.

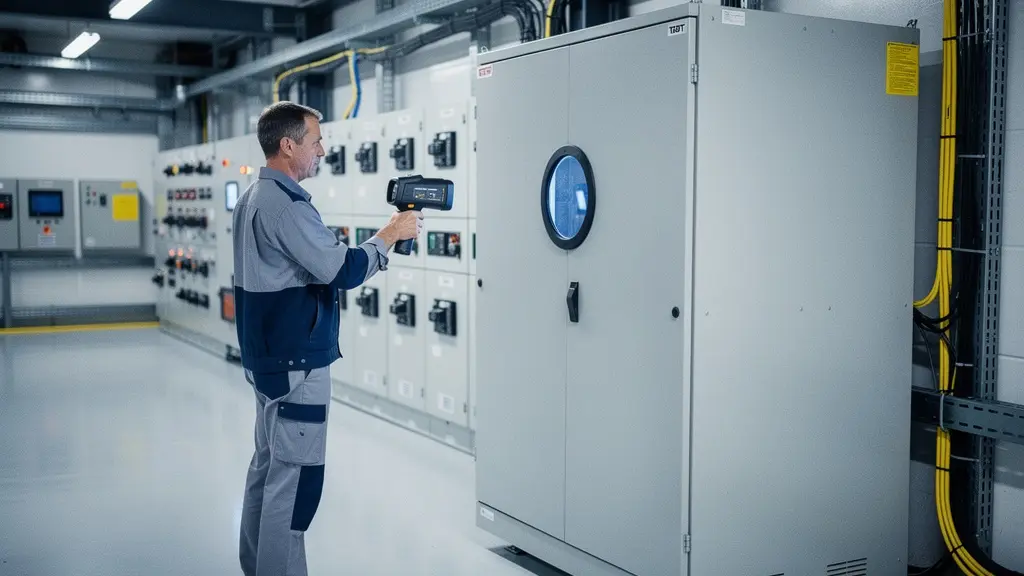

Cette facilité d’intégration transforme radicalement la stratégie de maintenance. Une fois les hublots en place, les inspections thermographiques deviennent des opérations de routine rapides, sûres et réalisables à tout moment, sans aucune interruption de la production ou des services. C’est un investissement initial qui débloque des gains de temps et de sécurité considérables sur le long terme, tout en servant l’objectif ultime de continuité de service absolue.

Sondes thermiques fixes ou inspection manuelle : quel choix pour un TGBT d’hôpital ?

Dans un environnement aussi critique qu’un hôpital, où la moindre défaillance électrique peut avoir des conséquences dramatiques, la question n’est pas de savoir *s’il faut* surveiller, mais *comment* le faire de la manière la plus fiable. Deux stratégies principales s’opposent : l’installation de sondes thermiques fixes sur les points critiques, ou la réalisation d’inspections manuelles périodiques avec une caméra thermique via des hublots IR.

Les sondes thermiques fixes offrent l’avantage d’une surveillance en continu. Placés sur des connexions ou des jeux de barres jugés stratégiques, ces capteurs remontent des données en temps réel vers un système de supervision (GTB/GTC). Ils sont parfaits pour suivre l’évolution lente d’un point chaud identifié ou pour surveiller 24/7 les composants les plus vitaux. Cependant, leur coût peut limiter leur déploiement à un nombre restreint de points, laissant potentiellement des zones de l’armoire sans surveillance.

L’inspection manuelle périodique via des hublots IR offre une vision globale. L’opérateur peut balayer l’ensemble des composants visibles, comparer les phases entre elles et détecter des anomalies inattendues qui n’auraient pas été couvertes par des sondes fixes. Cette flexibilité est un atout majeur, surtout dans des installations anciennes. En effet, selon le Baromètre 2024 de l’ONSE, 83% des installations de plus de 15 ans comportent au moins une anomalie électrique. Dans un parc vieillissant, la probabilité qu’une défaillance apparaisse à un endroit non surveillé par une sonde est donc très élevée.

Pour un TGBT d’hôpital, la meilleure stratégie est souvent hybride : équiper les quelques artères absolument vitales (arrivée principale, départs des blocs opératoires) de sondes fixes pour une alerte immédiate, et compléter ce dispositif par des inspections manuelles régulières de l’ensemble des armoires via des hublots IR. Cette approche combine la sécurité d’une surveillance continue sur les points névralgiques avec la flexibilité d’une inspection globale pour détecter les vulnérabilités invisibles ailleurs dans l’installation.

Le piège des câbles en torons serrés qui masquent le point chaud central

Être équipé d’une caméra thermique et de hublots infrarouges est une première étape cruciale, mais cela ne garantit pas une détection infaillible. L’un des pièges les plus courants en thermographie électrique concerne l’inspection des câbles en torons. Lorsqu’un faisceau de câbles est très serré, la chaleur générée par un conducteur défaillant au centre du toron peut être masquée par les câbles périphériques, qui agissent comme un écran thermique.

Un opérateur non averti pourrait ainsi mesurer une température de surface acceptable sur l’extérieur du faisceau, alors qu’un point chaud critique se développe en son cœur. Cette situation est particulièrement dangereuse car elle donne un faux sentiment de sécurité. La dégradation se poursuit de manière invisible jusqu’à ce que la chaleur soit suffisante pour se propager à l’ensemble du toron, ou pire, jusqu’à la rupture de l’isolant et au court-circuit.

Pour déjouer ce piège, l’analyse ne doit pas se limiter à une simple mesure de température absolue. L’expert doit rechercher des gradients de température anormaux le long du toron et, surtout, effectuer une analyse comparative. En comparant l’image thermique du toron suspect avec celle d’un toron identique et sain, fonctionnant sous une charge similaire, la moindre différence de signature thermique devient apparente. Une analyse rigoureuse est donc la seule méthode fiable.

Comment détecter un déséquilibre de phase qui surchauffe le neutre dans l’armoire ?

Un autre défaut électrique majeur, souvent invisible à l’œil nu mais parfaitement identifiable en thermographie, est le déséquilibre de phase. Dans un système triphasé équilibré, le courant circulant dans le conducteur de neutre est très faible, voire nul. Par conséquent, le neutre doit être « froid » ou à une température proche de l’ambiante. Un déséquilibre de charge important, souvent causé par la multiplication d’équipements monophasés (informatique, éclairage LED), entraîne l’apparition d’un courant de neutre élevé.

Ce courant, qui n’est pas censé exister en conditions normales, va provoquer l’échauffement du conducteur de neutre et de ses connexions. Cet échauffement est une bombe à retardement. Il peut entraîner la fonte de l’isolant, un risque d’incendie, et créer des surtensions ou des sous-tensions sur les autres phases, mettant en danger les équipements sensibles qui y sont connectés. C’est une vulnérabilité particulièrement préoccupante dans les data centers et les bâtiments tertiaires modernes.

Heureusement, ce défaut possède une signature thermique très claire et sans équivoque. Comme le rappelle le guide de contrôle thermographique de Bureau Veritas, « en conditions normales, le neutre est froid. Un thermogramme où le neutre est aussi chaud, voire plus chaud que les phases, est la signature thermique inequivoque d’un courant de neutre élevé dû à un déséquilibre ». L’inspection à travers un hublot IR permet de visualiser instantanément cette anomalie et de déclencher une action corrective (rééquilibrage des charges) avant que la situation ne devienne critique.

Hublots polymères ou cristal : quel matériau choisir pour voir à travers la porte fermée ?

Une fois convaincu de la nécessité d’installer des hublots infrarouges, le facility manager est confronté à un choix technique crucial : opter pour des modèles en polymère ou en cristal de fluorure de calcium (CaF2) ? Ce choix n’est pas anodin et a des implications directes sur la performance, la durabilité et le coût de la solution de surveillance.

Les hublots en polymère sont la solution la plus économique. Ils offrent une bonne transmission dans la bande infrarouge des ondes longues (LWIR), qui est celle utilisée par la majorité des caméras thermiques non refroidies. Leur principal avantage est leur résilience mécanique : ils résistent bien aux chocs. Cependant, les polymères sont sensibles au vieillissement, notamment sous l’effet des UV, de l’humidité et des agents chimiques. Leur transmission optique peut se dégrader avec le temps, nécessitant un remplacement périodique pour garantir la fiabilité des mesures.

Les hublots en cristal (généralement en CaF2) représentent une solution de plus haute performance. Leur principal atout est une transmission spectrale très large et stable, couvrant à la fois les ondes moyennes (MWIR) et longues (LWIR). Cette stabilité garantit des mesures précises et reproductibles sur toute la durée de vie de l’équipement. Le cristal est insensible au vieillissement dû aux UV ou à l’humidité. En contrepartie, il est plus fragile face aux impacts mécaniques répétés et son coût est significativement plus élevé. Des modèles de haute qualité intègrent souvent des grilles de protection pour pallier cette fragilité.

Le choix dépendra donc de l’environnement et de la criticité de l’application. Pour des armoires standards dans un environnement contrôlé, le polymère peut être un compromis acceptable. Pour des TGBT critiques, des installations en extérieur ou des applications exigeant la plus grande précision de mesure, le cristal reste le choix de référence pour une fiabilité à long terme.

Pour faciliter la décision, ce tableau résume les caractéristiques clés de chaque matériau, basé sur une analyse comparative des technologies de fenêtres IR.

Pourquoi l’absence de certificat Q19 peut annuler votre indemnisation en cas d’incendie ?

Mettre en place une stratégie de surveillance thermique est une chose, mais la formaliser pour qu’elle soit reconnue par votre assureur en est une autre. C’est ici qu’intervient le certificat Q19. Ce document n’est pas une simple recommandation ; il s’agit d’une exigence contractuelle dans de nombreuses polices d’assurance multirisque professionnelle, en particulier pour les sites industriels ou tertiaires à haut risque.

Le certificat Q19 atteste de la réalisation d’un contrôle de vos installations électriques par thermographie infrarouge, effectué par un opérateur certifié par le CNPP (Centre National de Prévention et de Protection) selon le référentiel APSAD D19. Ce contrôle vise à identifier les échauffements anormaux et à prévenir les risques d’incendie d’origine électrique. L’enjeu est de taille : le Baromètre 2024 de l’ONSE a recensé près de 286 000 déclarations de dommages électriques en France pour la seule année 2021, soulignant l’ampleur du risque.

En cas de sinistre, si votre contrat d’assurance stipule l’obligation d’un contrôle Q19 périodique et que vous n’êtes pas en mesure de fournir un certificat en cours de validité, l’assureur est en droit d’appliquer une clause d’exclusion de garantie. Concrètement, cela signifie qu’il peut refuser de vous indemniser, ou réduire drastiquement le montant de l’indemnisation, pour les dommages causés par un incendie d’origine électrique. La perte financière peut alors être double : celle liée au sinistre lui-même (destruction de matériel, arrêt de l’activité) et celle liée à l’absence de couverture d’assurance.

Le certificat Q19 est délivré par un professionnel qualifié APSAD D19 par le CNPP. Ce certificat est généralement demandé par un assureur afin de limiter les risques d’incendie au sein des entreprises. Il est également un argument pour renégocier vos contrats.

– ETS Degletagne, Thermographie infrarouge, Contrôle des installations électriques

L’inspection thermographique via des hublots IR et la certification Q19 ne sont donc pas deux démarches séparées. Elles sont les deux faces d’une même médaille : la première est l’outil technique pour garantir la sécurité et la continuité, la seconde est le document administratif qui sécurise votre entreprise sur le plan financier et contractuel.

Ouvrir ou ne pas ouvrir : le dilemme de l’inspection des armoires sous charge

Nous arrivons au cœur du problème pour tout gestionnaire d’infrastructure critique. Traditionnellement, une inspection électrique approfondie nécessitait d’ouvrir les portes des armoires pour un examen visuel et des mesures directes. Mais cette action, sur une installation en charge, expose l’opérateur à un risque maximal d’arc électrique, un phénomène explosif d’une violence extrême. La seule alternative sécuritaire était donc la consignation et la coupure de courant, une option souvent impossible dans un hôpital ou un data center fonctionnant 24/7.

Ce dilemme « sécurité de l’opérateur contre continuité de service » a longtemps paralysé les stratégies de maintenance préventive, les cantonnant à des interventions lourdes, coûteuses et trop espacées dans le temps pour être véritablement efficaces. Les vulnérabilités invisibles, comme celles que nous avons détaillées (points chauds masqués, déséquilibre de phase), avaient tout le loisir de se développer entre deux inspections.

L’avènement des hublots d’inspection IR a rendu ce dilemme obsolète. En créant une barrière physique permanente entre l’opérateur et les composants sous tension, ils permettent de réaliser l’essentiel du contrôle thermographique sans jamais ouvrir la porte. Selon les directives de sécurité comme la norme NFPA 70E, cette approche réduit drastiquement le niveau de risque et le besoin d’équipements de protection individuelle lourds (EPI de catégorie 2 ou plus).

La question n’est donc plus « ouvrir ou ne pas ouvrir ? ». La vraie question pour un facility manager est désormais : « Mon infrastructure est-elle équipée pour permettre une surveillance non-invasive, ou est-elle encore prisonnière d’un paradigme de maintenance risqué et obsolète ? ».

Évaluez dès maintenant votre infrastructure pour passer d’une maintenance réactive à une surveillance proactive. En adoptant les inspections portes fermées, vous ne faites pas que protéger vos équipes et vos installations ; vous garantissez une disponibilité sans faille de vos services les plus critiques.
