Comment valider la dissipation thermique d’un prototype en R&D avant la production ?

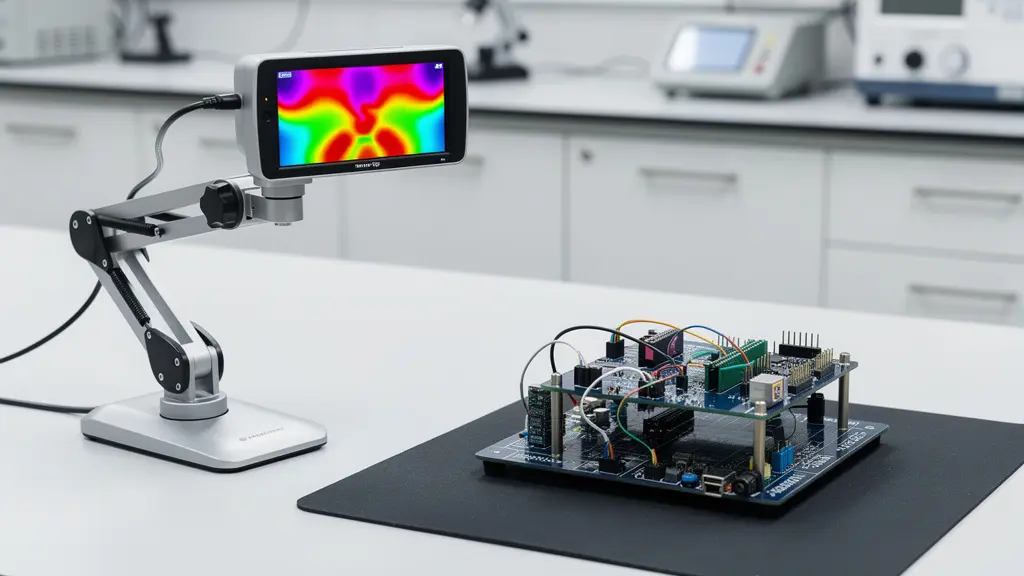

Pour tout ingénieur en conception, l’instant de la mise sous tension du premier prototype est un moment de vérité. Les simulations par calcul de la dynamique des fluides (CFD) ont beau prédire un comportement thermique idéal, une angoisse subsiste : le modèle virtuel survivra-t-il à l’épreuve du réel ? La pression des délais et des coûts de production ne laisse aucune place à l’erreur. Une surchauffe non détectée à ce stade peut entraîner des modifications coûteuses, des retards de lancement, voire un échec complet du produit.

Face à ce défi, la démarche classique consiste à utiliser des outils de mesure comme les thermocouples ou une caméra thermique pour vérifier si les températures relevées correspondent aux prédictions. Cependant, cette approche est souvent trop simpliste. Elle se contente de constater un écart sans en expliquer la cause profonde. Et si la véritable valeur du test physique n’était pas de simplement valider ou invalider la simulation, mais de l’enrichir ? Si l’objectif n’était pas de dire « ça passe ou ça casse », mais de construire un jumeau numérique thermique si précis qu’il devient un outil prédictif infaillible pour les futures itérations ?

Cet article propose une méthodologie rigoureuse pour dépasser la simple vérification. Nous allons détailler comment transformer la validation thermique en un processus de corrélation itératif. De la quantification des limites de la CFD au choix critique des capteurs, en passant par les pièges de mesure les plus courants comme l’émissivité, nous établirons un protocole complet pour passer de l’incertitude de la simulation à la certitude de la production.

Pour aborder ce sujet de manière structurée, cet article explore les étapes et les dilemmes clés de la validation thermique. Le sommaire ci-dessous vous guidera à travers chaque point essentiel de la méthodologie.

Pourquoi la simulation numérique (CFD) ne suffit pas et doit être validée par le réel ?

La simulation numérique est un outil formidable pour anticiper le comportement thermique d’un système avant même de fabriquer la première pièce. Elle permet d’explorer des dizaines de scénarios à faible coût. Cependant, tout modèle CFD est, par définition, une simplification de la réalité. Il repose sur des hypothèses concernant les propriétés des matériaux, les conditions aux limites (température ambiante, flux d’air externe) et les contacts thermiques entre composants. Ces simplifications sont la source d’écarts inévitables avec le monde réel. Des analyses de validation montrent que des modèles CFD non calibrés peuvent présenter des écarts de 15-20% avec la réalité, là où une mesure thermographique bien menée atteint une précision de ±2%.

La validation physique n’a donc pas pour but de « battre » la simulation, mais de la « corriger ». Le processus se décompose en deux phases distinctes : la vérification (s’assurer que les équations du modèle sont résolues correctement) et la validation (comparer les résultats du modèle au monde réel). C’est cette seconde étape qui nous intéresse. L’objectif est de quantifier l’écart entre la prédiction et la mesure, d’identifier les hypothèses du modèle qui en sont la cause, et de raffiner itérativement le jumeau numérique jusqu’à ce que la corrélation soit jugée acceptable.

Un modèle CFD ainsi corrélé devient un atout stratégique. Il ne se contente plus de donner une vague tendance, mais fournit des prédictions fiables qui accéléreront les futures évolutions du produit en limitant le besoin de prototypes physiques. L’investissement dans la mesure précise est en réalité un investissement dans la fiabilité du processus de conception global.

Comment filmer la montée en température (transitoire) pour identifier l’inertie thermique ?

Se contenter de mesurer la température d’un prototype une fois qu’il a atteint son équilibre (régime permanent) est une erreur fréquente. Cette mesure unique masque une information cruciale : la dynamique de l’échauffement. L’analyse transitoire, qui consiste à enregistrer en continu la montée en température depuis la mise sous tension, révèle la signature thermique de chaque composant et du système dans son ensemble. Elle permet de visualiser les constantes de temps thermiques et de comprendre quel sous-ensemble chauffe le plus vite et propage sa chaleur aux autres.

Cette analyse est fondamentale pour comprendre l’inertie thermique du système. Un composant avec une faible inertie thermique montera très vite en température, tandis qu’un élément massif ou couplé à un dissipateur efficace présentera une montée plus lente. Filmer cette séquence avec une caméra thermique à une cadence suffisante (typiquement 9 à 30 images par seconde) permet de créer des courbes de température en fonction du temps pour des centaines de milliers de points simultanément.

Comme le montre ce type de graphique, l’analyse des pentes et des plateaux de ces courbes est bien plus riche qu’une simple valeur finale. Elle peut révéler des problèmes de couplage thermique (un composant qui ne transmet pas sa chaleur assez vite à son dissipateur), des chemins de dissipation inattendus ou l’impact d’une ventilation qui se déclenche à un certain seuil. C’est un outil de diagnostic puissant qui permet de comprendre le « comment » et le « pourquoi » de la température finale.

Thermocouples collés ou caméra thermique : quelle méthode perturbe le moins la mesure ?

Le choix de l’instrument de mesure est une décision critique qui peut radicalement influencer la validité des résultats. Les deux approches principales sont les capteurs de contact (thermocouples) et la mesure sans contact (caméra thermique ou pyromètre). Si les thermocouples sont peu coûteux et familiers, ils souffrent d’un défaut majeur : ils sont intrusifs. En étant collé sur un composant, surtout s’il est de petite taille, le thermocouple agit lui-même comme un micro-dissipateur thermique, drainant une partie de la chaleur qu’il est censé mesurer. Cet « artefact de mesure » peut introduire une erreur significative, avec un abaissement de 5 à 15°C de la température mesurée selon les analyses.

La caméra thermique, étant un système de mesure à distance, n’a aucune influence physique sur la température de l’objet. Elle fournit une cartographie complète et non perturbée de la surface du prototype. C’est la méthode de choix pour obtenir une vision globale et fidèle de la distribution thermique. Cependant, elle n’est pas exempte de défis, le principal étant la gestion de l’émissivité, que nous aborderons plus loin.

Plutôt que d’opposer les deux méthodes, une stratégie d’ingénieur consiste à les utiliser en synergie. La caméra thermique assure la cartographie globale non intrusive, tandis qu’un ou deux thermocouples, placés judicieusement sur des zones de référence non critiques et dont l’émissivité est connue et maîtrisée (par exemple, une zone peinte en noir mat), servent de points de calibration. On ajuste alors le paramètre d’émissivité dans le logiciel de la caméra jusqu’à ce que sa mesure corresponde à celle du thermocouple sur ce point précis. Cette émissivité calibrée peut ensuite être appliquée à toutes les autres surfaces de même nature, garantissant la précision de toute la cartographie thermique.

L’oubli de peindre le prototype en noir mat pour uniformiser l’émissivité

L’erreur la plus fréquente et la plus fondamentale en thermographie infrarouge est de négliger l’émissivité. Une caméra thermique ne mesure pas directement la température, mais le rayonnement infrarouge émis par une surface. Pour convertir ce rayonnement en une valeur de température, elle a besoin de connaître l’émissivité du matériau, c’est-à-dire sa capacité à émettre de l’énergie thermique. Or, ce paramètre varie énormément d’un matériau à l’autre : proche de 0.95 pour une surface peinte en noir mat, il peut chuter à moins de 0.1 pour un métal poli.

Pointer une caméra sur un prototype composé de multiples matériaux (plastique, aluminium brut, acier, etc.) sans ajuster l’émissivité pour chaque zone est une garantie d’obtenir des mesures totalement fausses. Les surfaces métalliques polies, en particulier, agissent comme des miroirs pour le rayonnement infrarouge : la caméra ne verra pas leur température propre mais le reflet de la température des objets environnants (y compris le corps de l’opérateur). C’est le piège le plus courant, qui conduit à des diagnostics erronés.

La solution la plus rigoureuse en R&D est de s’affranchir de cette incertitude en uniformisant l’émissivité de l’ensemble du prototype. L’application d’une fine couche de peinture spéciale haute émissivité (noir mat) ou de rubans adhésifs de calibration (type Kapton noir) sur toutes les surfaces à mesurer permet de fixer l’émissivité à une valeur connue et élevée (typiquement 0.95). L’image thermique devient alors une représentation fidèle et directement comparable des températures de surface, sans aucun artefact lié aux propriétés optiques des matériaux. Cet effort de préparation est un prérequis non-négociable pour toute mesure quantitative fiable.

Comment cartographier les flux d’air chaud à l’intérieur d’un boîtier fermé ?

Valider la température des composants est une chose, mais comprendre comment la chaleur se déplace en est une autre. Dans un boîtier électronique ou un système mécanique, les flux de convection (naturelle ou forcée) sont les principaux vecteurs de transport de l’énergie. Visualiser ces flux d’air invisibles est un défi majeur, car la caméra thermique ne voit que les températures de surface, pas celle de l’air lui-même. Plusieurs techniques existent pour contourner cette limite.

La méthode la plus directe mais aussi la plus intrusive est l’utilisation de fumigènes. En injectant une fine fumée dans le boîtier, on peut observer directement les chemins empruntés par l’air. C’est très visuel mais peut encrasser le prototype. Une alternative plus simple consiste à utiliser des fils de soie très légers qui s’orientent selon le flux d’air, mais cette méthode ne donne qu’une information locale. Une technique plus fine consiste à utiliser la thermographie elle-même : en injectant brièvement un filet d’air chaud (ou froid) à un endroit précis, on peut suivre son impact sur les surfaces environnantes et en déduire son trajet.

Cependant, la méthode reine reste la corrélation avec la CFD. Une fois que le modèle de simulation a été validé en comparant ses prédictions de températures de surface avec les mesures de la caméra thermique (après calibration de l’émissivité), on peut faire confiance à ses prédictions pour les phénomènes non mesurables. Le modèle CFD validé devient alors une « sonde virtuelle » capable de montrer une cartographie 3D complète des vitesses et des températures de l’air à l’intérieur du boîtier, révélant les zones de recirculation, les points chauds et les zones mortes où l’air stagne.

Spray givrant ou caméra thermique : quelle méthode pour localiser le composant en faute ?

Lorsqu’une carte électronique présente un défaut, comme un court-circuit ou un composant défaillant qui surchauffe, l’enjeu est de le localiser rapidement et précisément. Deux outils s’opposent souvent dans l’arsenal du dépanneur : le spray givrant et la caméra thermique. Le spray givrant est une méthode « low-tech » : on refroidit toute la carte, puis on l’alimente. Le composant en court-circuit, dissipant beaucoup de puissance, fera fondre le givre instantanément à son emplacement, révélant sa position.

Cette méthode est efficace pour les courts-circuits francs, mais elle a ses limites. Elle est peu sensible pour les défauts subtils qui ne génèrent qu’un léger échauffement. De plus, le choc thermique brutal qu’elle impose à tous les composants peut en endommager certains qui étaient initialement sains, ou aggraver le défaut. La caméra thermique, en revanche, est non destructive. Elle peut détecter des différentiels de température très faibles (jusqu’à 0.03°C pour les modèles sensibles), la rendant idéale pour localiser les défauts de faible puissance ou les pannes intermittentes.

Le tableau suivant résume les forces et faiblesses de chaque approche pour le diagnostic de pannes :

Pour les pannes complexes et intermittentes, une synergie des deux est possible : on surveille la carte avec la caméra en continu jusqu’à l’apparition du défaut, on capture la signature thermique, puis on utilise le spray pour « geler » l’état de panne et confirmer la localisation précise lors de la remise sous tension.

Capteur ponctuel (pyromètre) ou caméra matricielle : quel choix pour surveiller une zone large ?

Pour la surveillance de processus ou la validation de systèmes étendus, le choix se pose souvent entre un pyromètre infrarouge et une caméra thermique. Le pyromètre est un capteur ponctuel : il mesure la température moyenne sur une zone plus ou moins large (son « spot de mesure »). Il est simple, robuste et relativement peu coûteux. La caméra, elle, est un capteur matriciel qui fournit des dizaines de milliers de points de mesure en une seule image. D’après les spécifications techniques des équipements FLIR, on compare un point de mesure moyenné pour un pyromètre contre 76 800 points pour une caméra standard (320×240 pixels).

Cette différence n’est pas un détail, elle est fondamentale. L’inconvénient majeur du pyromètre est le biais de moyenne. S’il vise une zone large dont la température n’est pas homogène, il renverra une valeur moyenne qui peut masquer complètement un problème critique. Un point chaud localisé et dangereux sera « noyé » dans la température plus basse du reste de la zone de mesure.

Le pyromètre reste un outil valable pour des applications où la cible est de taille connue, homogène en température et bien plus grande que son spot de mesure (ex: surveillance d’un four). Mais pour la validation en R&D, où les points chauds sont par nature inconnus et localisés, la vision complète et détaillée de la caméra matricielle est indispensable pour ne passer à côté d’aucun problème.

Quelle résolution de capteur choisir pour inspecter des composants électroniques ?

Le choix de la résolution d’une caméra thermique est une question d’adéquation entre la taille du capteur et la taille des détails que l’on souhaite observer. En électronique, où les composants peuvent mesurer quelques millimètres, voire moins, une résolution insuffisante rendra les petits points chauds invisibles. Une règle empirique fondamentale en thermographie est qu’il faut au minimum une zone de 3×3 pixels du capteur pour mesurer correctement la température d’une cible. Utiliser moins de pixels conduit à des erreurs de mesure importantes dues à la moyenne spatiale.

Le choix de la résolution dépend donc directement de la taille du plus petit composant critique à inspecter et de la distance de travail. Une caméra de faible résolution (ex: 160×120 pixels) peut être suffisante pour inspecter une armoire électrique à distance, mais sera totalement inadaptée pour une carte mère de smartphone. Pour les PCB denses, il faut souvent se tourner vers des résolutions plus élevées (320×240 ou 640×480 pixels) ou, plus astucieusement, vers des caméras de résolution standard équipées d’une optique macro ou microscope. Cette dernière solution est souvent plus rentable, car elle permet d’obtenir une très haute résolution spatiale sur une petite zone, sans avoir à investir dans un capteur très haute définition coûteux.

Un autre paramètre, tout aussi crucial que la résolution, est la sensibilité thermique (NETD). Exprimée en milli-Kelvin (mK), elle représente la plus petite différence de température que la caméra peut détecter. Pour l’électronique, où des défauts peuvent se manifester par de très faibles échauffements (fuites de courant, composants en pré-panne), une sensibilité inférieure à 50mK, voire 30mK, est fortement recommandée.

En définitive, la validation thermique n’est pas une simple formalité mais une discipline au cœur de la performance et de la fiabilité d’un produit. Maîtriser ces techniques, c’est se donner les moyens de transformer un prototype incertain en un produit robuste et prêt pour le marché. Pour mettre en pratique cette méthodologie dans votre R&D, l’étape suivante consiste à réaliser un audit de vos processus et outils de mesure actuels à la lumière de ces principes.
