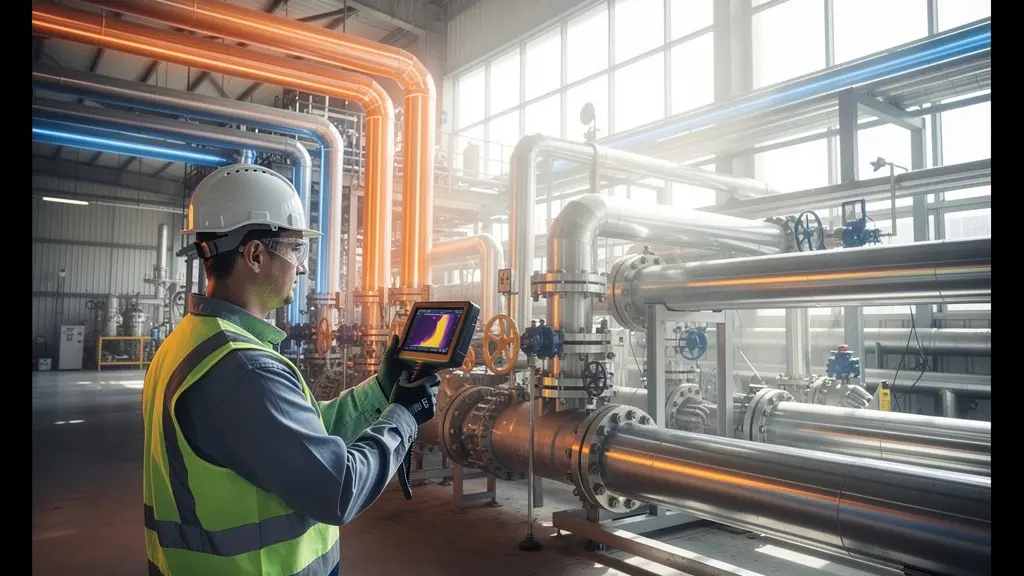

Détecter les bouchons dans les tuyauteries de process sans ouvrir le circuit ?

Pour un ingénieur process, une perte de charge inexpliquée, une baisse de rendement ou un écart de température sur une ligne de production sont des signaux d’alerte quotidiens. Le diagnostic est souvent un dilemme : faut-il se fier aux capteurs, dont la fiabilité peut être compromise, ou planifier une intervention lourde impliquant un arrêt de production pour une inspection visuelle ? La crainte d’un colmatage, d’un bouchon de sédiments ou d’un défaut sur un équipement critique paralyse souvent la prise de décision. Les méthodes de Contrôle Non Destructif (CND) comme la radiographie ou les ultrasons sont puissantes, mais souvent coûteuses, complexes à mettre en œuvre et localisées.

C’est dans ce contexte que la thermographie infrarouge est souvent présentée comme une solution miracle. Une simple « photo » thermique suffirait à voir les problèmes. Cette vision est réductrice et peut mener à des diagnostics erronés. La véritable puissance de la thermographie ne réside pas dans l’image, mais dans la compréhension des phénomènes physiques qu’elle révèle. Un point froid sur une ligne chaude n’est pas une information en soi ; c’est le symptôme d’une perturbation du transfert thermique qu’il faut savoir interpréter.

Mais si la clé n’était pas de voir la chaleur, mais de comprendre comment elle se propage, ou plutôt, comment elle est freinée ? Cet article adopte une approche d’expert pour aller au-delà de l’image. Nous n’allons pas seulement voir comment détecter un bouchon, mais pourquoi il apparaît froid et comment quantifier sa sévérité. Nous analyserons comment transformer une anomalie thermique sur un purgeur vapeur en un calcul de ROI précis et comment des techniques avancées permettent de visualiser des niveaux dans des cuves opaques ou de scanner des kilomètres de pipelines.

Cet article va vous guider à travers les applications concrètes de la thermographie en milieu industriel, en se concentrant sur les principes physiques et les données quantifiables qui permettent de prendre des décisions éclairées sans jamais ouvrir un circuit. Vous découvrirez comment transformer cet outil de diagnostic en un pilier de votre stratégie de maintenance prédictive et d’efficacité énergétique.

Pourquoi les dépôts de sédiments apparaissent-ils froids sur une ligne chaude ?

L’observation d’une zone « froide » sur une tuyauterie transportant un fluide chaud est la signature thermique la plus classique d’un colmatage. Cependant, l’explication physique est plus subtile qu’une simple obstruction. Le dépôt (tartre, coke, sédiments) agit en réalité comme une couche d’isolant à l’intérieur de la conduite. Ce matériau a une conductivité thermique bien plus faible que celle du métal de la paroi. Par conséquent, il ralentit considérablement le transfert de chaleur par conduction entre le fluide chaud et la surface extérieure de la tuyauterie.

La zone affectée par le dépôt ne peut donc pas atteindre la même température de surface que la zone saine adjacente. C’est ce gradient thermique, visible à la caméra infrarouge, qui trahit la présence et l’étendue du bouchon. L’analyse de la forme de ce gradient est cruciale : un changement de température progressif suggère un dépôt diffus, tandis qu’une transition thermique abrupte indique un bouchon localisé et potentiellement plus critique. Cette information permet de qualifier la nature du problème avant toute intervention. Par exemple, une usine de transformation alimentaire a identifié par thermographie un dépôt de tartre réduisant de 40% la section d’une conduite d’eau chaude. La zone apparaissait 15°C plus froide que le reste de la ligne, ce qui a permis une intervention préventive qui a évité un arrêt de production estimé à 50 000€.

Comme le montre cette vue texturale, la variation de température en surface est le reflet direct d’un phénomène interne. L’analyse ne se limite donc pas à « voir du froid », mais à quantifier le différentiel de température (Delta T) entre la zone saine et la zone suspecte. Un écart important indique une isolation interne significative, et donc un colmatage sévère qui peut entraîner une perte de charge, une corrosion sous-dépôt ou même une rupture mécanique due aux contraintes thermiques.

Quand inspecter les purgeurs vapeur pour maximiser l’efficacité du process ?

Les purgeurs vapeur sont des composants modestes mais leur impact sur l’efficacité énergétique d’un site industriel est colossal. Leur rôle est d’évacuer les condensats d’un réseau vapeur sans laisser s’échapper la vapeur vive. Un purgeur défaillant peut rester bloqué en position fermée (problème de process) ou, plus fréquemment, en position ouverte (perte énergétique massive). La thermographie est l’outil de prédilection pour un diagnostic rapide, car la signature thermique d’un purgeur sain est sans équivoque : l’entrée est chaude (température de la vapeur) et la sortie est significativement plus froide (température des condensats).

Un purgeur bloqué ouvert présentera une température quasi identique en entrée et en sortie, signifiant que la vapeur vive s’échappe directement vers le réseau de condensats. Cette fuite continue représente un gaspillage énergétique direct et considérable. Les données de terrain sont éloquentes : les estimations montrent que sur un réseau non entretenu, près de 30% des purgeurs sont fuyards, ce qui peut générer jusqu’à 800 MWh/an de pertes pour un seul orifice de 5mm à 7 bars. L’inspection régulière, au minimum annuelle, est donc non négociable pour maîtriser ses coûts énergétiques.

L’avantage de la thermographie est de pouvoir scanner des centaines de purgeurs en une seule journée, sans aucun contact et sans interrompre le process. Cette rapidité permet de transformer le diagnostic en un plan d’action avec un retour sur investissement (ROI) extrêmement rapide, comme le montre cette analyse.

Le tableau ci-dessus, basé sur les données d’un acteur majeur de l’instrumentation, met en évidence que le coût d’un purgeur neuf (quelques centaines d’euros) est amorti en quelques semaines, voire quelques jours, par les économies d’énergie réalisées. L’inspection thermographique n’est donc pas une dépense de maintenance, mais un investissement à très haute rentabilité.

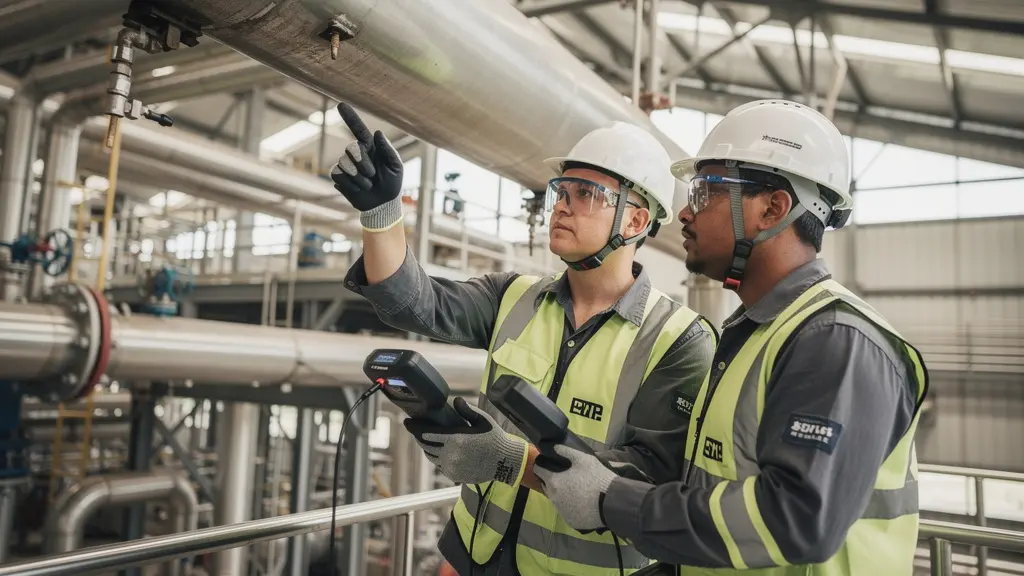

Thermographie ou radiographie (Rayons X) : quel coût pour inspecter 1km de pipe ?

Face à une suspicion de corrosion, d’érosion ou de colmatage sur un long tracé de pipeline, le choix de la méthode d’inspection est une décision stratégique qui impacte directement les coûts et la disponibilité de l’installation. La radiographie (rayons X ou gamma) offre une vision précise de l’intérieur de la conduite et de l’épaisseur résiduelle de la paroi, mais elle est coûteuse, lente à mettre en œuvre et impose des contraintes de sécurité drastiques (zone d’exclusion, arrêt partiel du process).

La thermographie, quant à elle, offre une approche macroscopique. Elle ne « voit » pas à l’intérieur de la conduite, mais elle détecte les variations de température en surface qui trahissent un amincissement de la paroi (point chaud) ou un dépôt interne (point froid). Son principal avantage est sa rapidité de déploiement, en particulier avec l’utilisation de drones. L’argument économique est souvent décisif. Une étude de cas sur un site pétrochimique a comparé les deux approches pour 1 km de réseau vapeur : le scan thermographique complet par drone a coûté 8 000 € pour une journée, contre 45 000 € et cinq jours d’intervention (avec arrêts partiels) pour une campagne de radiographie complète.

La stratégie la plus efficace est souvent hybride : utiliser la thermographie pour un screening rapide et global de l’ensemble du réseau, puis cibler les inspections par radiographie ou ultrasons uniquement sur les quelques zones suspectes identifiées. Dans l’étude de cas mentionnée, cette approche hybride a permis de réduire le coût total de l’inspection à 12 000 €, soit une économie de 73% par rapport à une campagne 100% radiographie. Cette complémentarité des méthodes est soulignée par les experts en sécurité industrielle, comme en témoigne cette observation issue d’un rapport sur la maintenance prédictive :

La thermographie permet de scanner des kilomètres de pipelines en quelques heures sans arrêt de production, là où la radiographie nécessite des autorisations réglementaires et l’évacuation du personnel.

– Direction HSE, Groupe industriel français, Rapport ADEME sur la maintenance prédictive

L’erreur de ne pas tenir compte de l’épaisseur de la paroi (Schedule) dans l’analyse

Une des erreurs les plus fréquentes dans l’analyse thermographique de tuyauteries est de considérer que la température de surface est une image directe du phénomène interne. C’est particulièrement faux pour les conduites à paroi épaisse, désignées par un « Schedule » (SCH) élevé (par exemple, SCH 80, 160). L’épaisseur du métal agit comme une masse thermique importante, créant une forte inertie thermique. Cette inertie a pour effet de « lisser » ou d’atténuer les gradients de température en surface, pouvant ainsi masquer des problèmes internes réels.

Imaginons un bouchon partiel dans une ligne SCH 40 et dans une ligne SCH 120, toutes deux à la même température de process. Le Delta T mesuré en surface sera beaucoup plus faible sur la ligne SCH 120, car la masse métallique plus importante diffuse la chaleur plus efficacement latéralement, estompant la signature thermique du dépôt. Un opérateur non averti pourrait conclure à un problème mineur, alors que le niveau de colmatage est identique. C’est pourquoi une analyse fiable doit impérativement intégrer l’épaisseur de la paroi et le matériau dans les paramètres de mesure et d’interprétation.

Pour contrer cet effet d’atténuation, les experts utilisent des techniques de compensation spécifiques. Il ne s’agit pas seulement d’ajuster les réglages de la caméra, mais d’adapter le protocole de mesure lui-même. Une inspection lors des phases de montée en température ou de refroidissement (régime transitoire) peut par exemple amplifier les contrastes thermiques masqués en régime stable.

Comment visualiser le niveau de liquide dans une colonne de distillation opaque ?

Les colonnes de distillation, réacteurs ou cuves de stockage opaques posent un défi majeur pour la mesure de niveau. Les capteurs internes (pression différentielle, radar, ultrasons) sont la norme, mais ils peuvent tomber en panne, se décalibrer ou être trompés par des phénomènes comme le moussage. La thermographie offre une méthode de vérification externe, non intrusive et particulièrement élégante, basée sur les différences de propriétés thermiques entre les phases liquide et gazeuse.

Le principe est simple : le liquide et le gaz à l’intérieur de la colonne n’ont pas la même capacité thermique ni le même coefficient de transfert de chaleur avec la paroi. La phase gazeuse, moins dense, va chauffer ou refroidir la paroi du contenant différemment de la phase liquide. Cela crée une stratification thermique horizontale visible à la surface externe du réservoir, marquant précisément l’interface liquide/gaz. Dans une colonne de distillation, la zone d’ébullition intense génère une signature thermique encore plus distincte. Une raffinerie utilise par exemple cette méthode pour surveiller en continu le niveau dans ses colonnes, avec une précision estimée à +/- 5 cm. Cette surveillance a permis de détecter un dysfonctionnement sur un capteur de pression différentielle, évitant un débordement potentiellement dangereux.

Cependant, la thermographie n’est pas une solution universelle et il est crucial de connaître ses limites. Son efficacité dépend de l’existence d’un différentiel de température suffisant (généralement > 5°C) entre les phases ou entre le process et l’ambiant. Sur des cuves très bien isolées ou contenant un liquide à température ambiante, la signature peut être inexistante.

Le tableau comparatif ci-dessus montre que la thermographie se positionne comme un excellent outil de vérification et de diagnostic complémentaire, plutôt qu’un remplacement systématique des capteurs de process. Sa force réside dans sa capacité à fournir une information rapide et visuelle là où les autres technologies sont en défaut ou nécessitent une confirmation.

Pourquoi les vannes et brides non isolées représentent 30% de vos pertes thermiques ?

Dans un réseau de tuyauteries calorifugées, les vannes, brides et autres points singuliers sont souvent les grands oubliés de l’isolation. Laissés nus pour des raisons de maintenance ou d’accessibilité, ces composants agissent comme de puissants ponts thermiques, dissipant une quantité considérable d’énergie dans l’atmosphère. Une seule vanne DN150 non isolée sur un réseau vapeur à 10 bars peut avoir une surface d’échange équivalente à plusieurs mètres de tuyauterie. Multiplié par le nombre de points singuliers sur un site industriel, le gaspillage devient colossal.

Les études estiment que ces composants non isolés peuvent être responsables de 20 à 30% des pertes thermiques totales d’un réseau. À l’échelle nationale, l’impact est significatif. Selon les données gouvernementales, l’isolation des points singuliers comme les vannes et les brides pourrait générer une économie moyenne de 1,3 milliard d’euros par an dans l’industrie française. La thermographie est l’outil idéal pour rendre ce gaspillage invisible immédiatement visible. Un simple balayage infrarouge met en évidence les points les plus chauds du réseau, qui sont les plus grands émetteurs d’énergie.

Cette visualisation permet de créer une hiérarchie claire des priorités d’isolation. Plutôt que d’isoler au hasard, on peut concentrer les efforts sur les vannes les plus énergivores, maximisant ainsi le retour sur investissement. L’utilisation de matelas isolants amovibles est une solution particulièrement rentable, car ils combinent efficacité thermique et accessibilité pour la maintenance. Un site chimique a par exemple investi 45 000 € dans de tels matelas pour 150 vannes préalablement identifiées par thermographie comme étant les plus critiques. Les économies annuelles mesurées se sont élevées à 52 000 €, offrant un ROI en seulement 10 mois. La thermographie n’a pas seulement détecté le problème, elle a optimisé la solution.

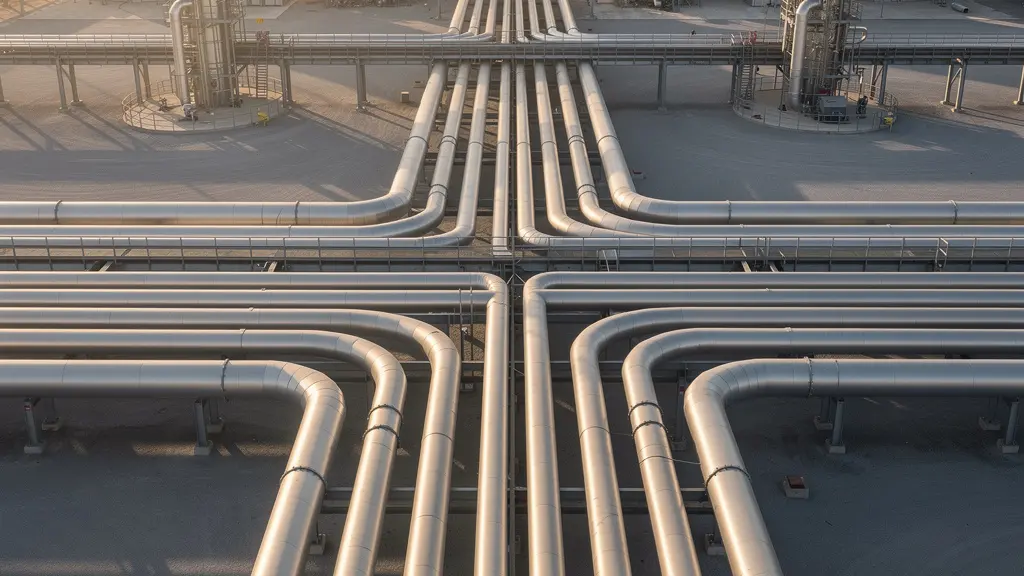

Comment scanner des kilomètres de pipelines isolés en un temps record ?

L’inspection de l’intégrité de l’isolant (calorifuge) sur de longues distances de pipelines est un défi logistique. Un défaut d’isolation, qu’il soit dû à un endommagement mécanique, à une infiltration d’eau ou à un tassement du matériau, crée un pont thermique qui entraîne des pertes d’énergie et peut causer des problèmes de corrosion sous calorifuge (CUI), un risque majeur en milieu industriel. La thermographie ne « voit » pas à travers l’isolant, mais elle détecte avec une précision redoutable les anomalies de température à la surface de l’enveloppe extérieure qui sont la conséquence directe d’un défaut interne.

Une zone où l’isolant est humide ou dégradé aura une conductivité thermique plus élevée, laissant s’échapper plus de chaleur. Cette zone apparaîtra donc comme un « point chaud » sur une ligne chaude, ou un « point froid » sur une ligne cryogénique. L’inspection manuelle au sol est lente et fastidieuse. L’utilisation de drones équipés de caméras thermiques haute résolution (640×512 pixels minimum) a révolutionné cette application. En volant à une altitude constante le long du tracé, un drone peut couvrir plusieurs kilomètres par heure, capturant des milliers d’images géoréférencées.

Le traitement de ces données via des logiciels spécialisés permet de générer une cartographie thermique complète du réseau, localisant chaque anomalie avec une précision centimétrique. Cela permet de planifier des réparations ciblées et d’éviter une dégradation généralisée de l’isolation. Le gain de productivité est spectaculaire : selon les retours d’expérience d’opérateurs spécialisés, l’inspection par drone permet de couvrir 10 km de pipeline par jour, contre à peine 500 mètres pour une inspection manuelle traditionnelle. Pour être efficace, l’inspection doit suivre un protocole strict, notamment en planifiant les vols aux heures où le contraste thermique est maximal (lever ou coucher du soleil), loin de l’influence directe du rayonnement solaire.

Comment mesurer le niveau de boue dans une cuve sans capteur interne ?

Mesurer le niveau de boue ou de sédiments au fond d’un digesteur, d’un décanteur ou d’une cuve de stockage est un problème complexe. Les capteurs internes sont sujets à l’encrassement et à la corrosion, rendant leur mesure peu fiable dans le temps. La thermographie propose une solution externe ingénieuse, qui ne repose pas sur la température elle-même, mais sur la différence d’inertie thermique entre la phase solide (boue) et la phase liquide (surnageant).

La boue, plus dense et avec une capacité thermique massique différente de l’eau, ne change pas de température à la même vitesse. Le meilleur moment pour observer ce phénomène est durant les phases de transition thermique naturelle, typiquement au lever du soleil. Après une nuit de refroidissement, le soleil commence à chauffer la paroi de la cuve. La phase liquide, moins inerte, verra sa température de surface augmenter plus rapidement que la phase boueuse. Durant un court instant, la paroi en contact avec la boue apparaîtra plus froide que la paroi en contact avec le liquide. C’est ce contraste, souvent de quelques degrés seulement, qui permet de visualiser la ligne de séparation. Une station d’épuration a mis en place cette méthode pour contrôler le niveau de boue dans ses digesteurs, obtenant une mesure précise à +/- 20 cm, ce qui a permis de fiabiliser le pilotage de l’extraction des boues et de se passer de capteurs internes peu fiables.

Cette technique est puissante mais a ses limites. Elle nécessite un ciel dégagé pour un réchauffement solaire homogène et est inefficace sur les cuves à double paroi ou très fortement calorifugées qui masquent complètement les phénomènes thermiques internes. D’ailleurs, les retours d’expérience compilés par des spécialistes en énergie montrent que près de 80% des cuves à double paroi ou calorifugées nécessitent des méthodes complémentaires pour une mesure fiable. La thermographie par inertie différentielle reste néanmoins une solution de choix pour des milliers de cuves à simple paroi en service.

Pour transformer ces diagnostics en un plan d’action rentable, l’étape suivante consiste à réaliser une cartographie thermique de vos points critiques afin de hiérarchiser les interventions en fonction de leur criticité et de leur retour sur investissement potentiel.
