Dans l’univers de l’inspection et de la maintenance industrielle, la thermographie s’impose comme une technique incontournable pour détecter les anomalies invisibles à l’œil nu. Mais face à la diversité des équipements disponibles sur le marché, choisir la bonne caméra thermique et comprendre ses capacités réelles peut rapidement devenir un casse-tête. Entre résolution, sensibilité, plages de température et fonctionnalités connectées, les paramètres à maîtriser sont nombreux.

Cet article vous accompagne dans la découverte du matériel thermographique moderne. Vous comprendrez les différences fondamentales entre les types d’équipements, les critères techniques qui impactent vraiment la qualité de vos inspections, et les innovations récentes qui transforment la pratique quotidienne des thermographes. Que vous débutiez dans le domaine ou cherchiez à affiner vos connaissances, vous trouverez ici les clés pour appréhender sereinement cet univers technologique.

Comprendre les différents types de caméras thermiques

Toutes les caméras thermiques ne se valent pas, et pour cause : elles répondent à des besoins radicalement différents. Imaginez la différence entre un thermomètre de cuisine et un thermomètre médical : tous deux mesurent la température, mais leur précision, leur plage de mesure et leur usage divergent totalement.

Caméras portatives versus systèmes fixes

Les caméras portatives constituent le choix privilégié pour les inspections de terrain. Légères et autonomes, elles permettent au thermographe de se déplacer librement dans une installation pour diagnostiquer des équipements variés. Leur écran intégré affiche instantanément l’image thermique, facilitant les inspections ponctuelles d’armoires électriques, de systèmes de chauffage ou de composants mécaniques.

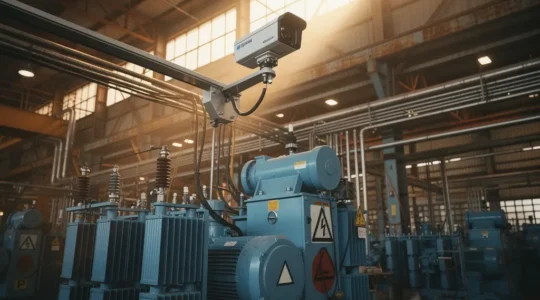

À l’opposé, les systèmes fixes ou caméras montées en permanence s’adressent à la surveillance continue. Installées sur une ligne de production ou un équipement critique, elles détectent automatiquement les dérives thermiques et déclenchent des alertes. Cette approche s’inscrit parfaitement dans une stratégie de maintenance prédictive, où l’anticipation des pannes prime sur l’intervention d’urgence.

Résolution et sensibilité thermique

La résolution du capteur infrarouge, exprimée en pixels, détermine la finesse des détails visibles sur l’image thermique. Une caméra de 320×240 pixels capture environ 76 000 points de mesure, tandis qu’un modèle haut de gamme à 640×480 pixels en enregistre plus de 300 000. Cette différence devient cruciale lorsqu’on inspecte de petits composants électroniques ou qu’on travaille à distance importante du sujet.

La sensibilité thermique, souvent appelée NETD (Noise Equivalent Temperature Difference), mesure la plus petite variation de température que l’appareil peut détecter. Une sensibilité de 0,05°C révèle des anomalies imperceptibles avec un modèle à 0,1°C. Pensez à cette sensibilité comme à la capacité d’entendre un murmure dans une pièce : plus elle est élevée, plus vous percevez les subtilités.

Plages de température et applications

Chaque équipement thermographique couvre une plage de température spécifique. Un modèle destiné au bâtiment mesure généralement de -20°C à +250°C, suffisant pour détecter les déperditions énergétiques ou les infiltrations d’humidité. En revanche, l’inspection de fours industriels, de processus sidérurgiques ou de panneaux photovoltaïques nécessite des caméras capables de monter jusqu’à 1 200°C, voire 2 000°C pour certaines applications extrêmes.

Les critères essentiels pour choisir son équipement

Sélectionner une caméra thermique sans définir précisément ses besoins reviendrait à acheter un véhicule sans savoir si l’on roule en ville ou en montagne. Plusieurs facteurs objectifs guident ce choix stratégique.

Définir ses besoins selon son secteur d’activité

Un électricien inspectant des armoires électriques privilégiera une caméra compacte, réactive, avec une excellente résolution pour distinguer les connexions serrées. Un thermographe spécialisé dans l’inspection de grandes installations photovoltaïques recherchera plutôt la portée, la vitesse d’acquisition et la capacité à couvrir de vastes surfaces sans compromettre la précision.

Les critères de sélection varient également selon la fréquence d’utilisation. Pour un usage occasionnel, un modèle d’entrée de gamme suffit souvent. En revanche, les professionnels effectuant plusieurs inspections quotidiennes exigent des équipements robustes, dotés d’une autonomie prolongée et capables de résister aux contraintes environnementales (poussière, humidité, chocs).

Budget et rapport qualité-prix

L’investissement dans une caméra thermique s’échelonne de quelques centaines d’euros pour les modèles basiques à plusieurs dizaines de milliers d’euros pour les systèmes professionnels de pointe. Cette amplitude tarifaire reflète des différences réelles de performances, mais pas nécessairement de pertinence pour votre usage.

Plutôt que de viser systématiquement le haut de gamme, évaluez le retour sur investissement. Combien de pannes éviterez-vous grâce à la détection précoce ? Quel gain de temps réaliserez-vous par rapport aux méthodes de contrôle traditionnelles ? Ces questions pragmatiques orientent vers l’équipement offrant le meilleur compromis entre capacités techniques et réalité économique de votre activité.

Ergonomie et conditions d’utilisation

Une caméra thermique performante sur le papier peut s’avérer inconfortable sur le terrain. Le poids, l’équilibre en main, la taille et la lisibilité de l’écran sous forte luminosité, l’intuitivité des menus : autant d’aspects qui influencent directement votre efficacité lors d’inspections prolongées.

Les professionnels travaillant dans des environnements difficiles privilégient les équipements certifiés pour leur résistance aux chutes, leur étanchéité et leur fonctionnement dans des plages de température ambiante étendues. Un modèle répondant aux normes IP54 ou IP67 garantit une protection contre la poussière et les projections d’eau, indispensable dans certains contextes industriels.

Technologies et fonctionnalités avancées

L’évolution récente des caméras thermiques dépasse largement la simple capture d’images infrarouges. Les innovations technologiques transforment ces instruments en véritables plateformes d’analyse multifonctionnelles.

Fusion d’images et visualisation améliorée

La fusion d’images superpose l’image infrarouge et l’image visible capturée simultanément par une caméra numérique intégrée. Cette combinaison facilite considérablement l’identification des zones problématiques dans leur contexte physique réel. Au lieu d’une tache thermique abstraite sur fond uniforme, vous visualisez précisément quel composant, quelle connexion ou quelle section de tuyauterie présente une anomalie.

Certains systèmes proposent des modes de visualisation sophistiqués : incrustation d’image thermique sur fond photographique, mise en évidence sélective des zones dépassant un seuil de température, ou encore palette de couleurs personnalisable pour optimiser le contraste selon le type d’inspection. Ces fonctionnalités transforment l’interprétation des données thermiques en une tâche plus intuitive et moins sujette aux erreurs.

Connectivité et intégration dans l’Industrie 4.0

La connexion Wi-Fi, Bluetooth ou réseau filaire intègre désormais les caméras thermiques dans l’écosystème numérique des entreprises. Le transfert instantané des images vers un smartphone, une tablette ou un système centralisé accélère le partage d’informations avec les équipes de maintenance ou les donneurs d’ordre.

Plus ambitieux encore, l’intégration IoT (Internet des objets) permet aux caméras fixes de communiquer directement avec les systèmes de supervision industrielle. Les données thermiques alimentent alors les algorithmes de maintenance prédictive, qui corrèlent température, vibrations, consommation électrique et autres paramètres pour anticiper les défaillances avec une précision inédite.

Automatisation et génération de rapports

Les logiciels d’analyse thermographique modernes automatisent la production de rapports professionnels. Après l’inspection, vous importez vos images, le logiciel détecte automatiquement les anomalies selon des seuils prédéfinis, génère des statistiques, insère des annotations et produit un document complet prêt à être transmis au client ou archivé pour traçabilité.

Cette automatisation ne se limite pas au reporting. Certaines caméras embarquent des fonctions d’analyse en temps réel : détection automatique de points chauds, alarmes configurables, ou encore routines d’inspection programmables qui guident l’opérateur à travers une séquence de mesures standardisée, garantissant ainsi la reproductibilité des contrôles.

Paramétrage et précision de mesure

Posséder une caméra thermique performante ne garantit pas automatiquement des mesures fiables. La maîtrise de certains réglages fondamentaux conditionne directement la qualité et l’exploitabilité des résultats obtenus.

Calibration et étalonnage régulier

Comme tout instrument de mesure de précision, une caméra thermique requiert un étalonnage périodique pour maintenir sa fiabilité. Les fabricants recommandent généralement une vérification annuelle par un laboratoire accrédité, qui certifie que l’appareil mesure effectivement les températures avec la précision annoncée.

Entre deux étalonnages officiels, des vérifications terrain simples permettent de détecter d’éventuelles dérives. Mesurer un corps noir de référence à température connue ou comparer les relevés de la caméra avec un thermomètre de contact étalonné sur une même surface constituent des pratiques prudentes, particulièrement avant des campagnes d’inspection critiques.

Compensation d’émissivité et facteurs environnementaux

L’émissivité représente la capacité d’un matériau à émettre du rayonnement infrarouge. Elle varie considérablement : proche de 0,95 pour une surface peinte mate, elle chute à 0,10 pour de l’aluminium poli. Ignorer ce paramètre conduit à des erreurs de mesure de plusieurs dizaines de degrés.

Les caméras modernes permettent de renseigner l’émissivité du matériau inspecté, ainsi que la température ambiante réfléchie et la distance de mesure. Ces corrections, parfois perçues comme fastidieuses, transforment une simple image colorée en une cartographie thermique quantitative fiable. Pour les matériaux à faible émissivité, l’application d’un ruban adhésif à émissivité connue sur la zone d’intérêt offre une solution pratique pour obtenir une référence fiable.

Formats de fichiers et traitement des données

Les images thermiques professionnelles ne sont pas de simples photographies : elles embarquent les données radiométriques complètes, c’est-à-dire la valeur de température de chaque pixel. Les formats propriétaires comme FLIR (.jpg radiométrique), FLUKE (.is2) ou Testo (.testo) préservent ces informations précieuses, permettant de retraiter l’image ultérieurement, de modifier les palettes de couleurs ou de relire les températures point par point.

Cette richesse de données impose toutefois une gestion rigoureuse. Le stockage, l’archivage et la traçabilité des inspections nécessitent des procédures claires, d’autant plus importantes dans les secteurs réglementés où les rapports thermographiques constituent des pièces justificatives opposables. Certains logiciels proposent des bases de données centralisées, facilitant la recherche et la comparaison d’inspections successives d’un même équipement pour suivre son évolution thermique dans le temps.

Erreurs à éviter et bonnes pratiques

La thermographie infrarouge, malgré son apparente simplicité d’utilisation, recèle des pièges qui peuvent compromettre la validité des diagnostics. Plusieurs erreurs reviennent fréquemment chez les utilisateurs débutants.

La première consiste à négliger les conditions de mesure. Inspecter un équipement électrique à froid ou sous charge insuffisante ne révèle aucune anomalie, même si des connexions défectueuses existent. De même, la présence de sources de chaleur parasites (soleil, réflexions d’équipements chauds) fausse l’interprétation. Une inspection thermographique efficace suppose une planification minutieuse : charge nominale de l’équipement, stabilisation thermique, élimination des perturbations.

La seconde erreur fréquente réside dans l’interprétation hâtive des écarts de température. Une différence thermique ne signifie pas systématiquement un défaut. Elle peut résulter de variations normales de charge, de différences de matériaux ou de conditions de refroidissement. L’expertise du thermographe consiste précisément à distinguer l’anomalie significative de la variation bénigne, compétence qui s’acquiert par la formation et l’expérience terrain.

Enfin, sous-estimer l’importance de la documentation constitue une lacune préjudiciable. Photographier l’environnement général, noter les conditions d’inspection, consigner les paramètres de la caméra : ces gestes méthodiques transforment une simple image thermique en une pièce d’analyse exploitable, vérifiable et opposable. Dans une démarche de maintenance prédictive, la comparaison d’inspections successives révèle les tendances d’évolution thermique, signaux précieux d’une dégradation progressive.

Le choix et la maîtrise de votre équipement thermographique conditionnent directement la qualité de vos diagnostics et l’efficacité de vos interventions. En comprenant les technologies disponibles, en sélectionnant le matériel adapté à vos besoins réels et en adoptant une méthodologie rigoureuse, vous transformez la thermographie infrarouge en un outil stratégique au service de la fiabilité industrielle et de la performance énergétique.
