Pourquoi la fusion thermique/visible (MSX/Bi-spectre) divise votre temps de rapport par deux ?

Pour tout thermographe professionnel, l’inspection sur le terrain n’est que la moitié du travail. L’autre moitié, souvent plus chronophage et fastidieuse, se déroule devant un écran d’ordinateur : trier, renommer, aligner les images thermiques et les photos en lumière visible, puis rédiger un rapport qui a du sens pour un non-spécialiste. Cette phase de « friction administrative » est un goulot d’étranglement majeur de la productivité. On pense souvent que la solution réside dans de meilleurs logiciels de rapportage ou une organisation plus rigoureuse. Ces approches ont leur utilité, mais elles ne s’attaquent pas à la racine du problème.

Et si la véritable clé pour diviser par deux ce temps de bureau n’était pas un outil de plus, mais une technologie intégrée directement dans votre caméra ? La fusion d’images, connue sous des noms commerciaux comme MSX ou technologie bi-spectre, est souvent présentée comme une simple amélioration de la lisibilité. C’est une vision réductrice. Son véritable pouvoir réside dans sa capacité à restructurer le workflow de l’inspection en réduisant drastiquement la charge cognitive de l’opérateur et du client. Elle ne se contente pas de montrer une anomalie ; elle la contextualise instantanément, la rendant indiscutable et immédiatement actionnable.

Cet article va au-delà de la simple description technique. Nous allons décortiquer les mécanismes par lesquels la fusion thermique/visible attaque chaque point de friction de votre processus de rapportage. De la lisibilité des étiquettes à la validité juridique de vos preuves, vous découvrirez comment cette technologie transforme une tâche de reconstruction fastidieuse en une validation sur le terrain, vous rendant non seulement plus rapide, mais aussi plus pertinent.

Pour explorer en détail comment ces technologies révolutionnent le quotidien du thermographe, cet article est structuré pour répondre aux questions les plus critiques. Le sommaire ci-dessous vous guidera à travers les aspects clés qui font de la fusion d’images un levier de productivité incontournable.

Superposition vs Fusion de contours : quelle différence pour la lisibilité ?

Le premier gain de temps de la fusion d’images ne vient pas de la vitesse, mais de la clarté. Pour le cerveau humain, interpréter une image thermique pure demande un effort de « reconstruction mentale » : il faut associer la tache de couleur à un composant physique. C’est cette charge cognitive qui est la première source de perte de temps, à la fois sur le terrain et lors de la rédaction du rapport. Les technologies de fusion de contours, comme le MSX, ne se contentent pas de superposer deux images ; elles extraient les contours à haut contraste de l’image visible (arêtes, vis, textes) et les incrustent en temps réel sur l’image thermique. Le résultat est une image hybride qui combine l’information de température avec une structure physique identifiable sans effort.

Cette approche est fondamentalement différente d’une simple superposition en transparence (blending) où les deux images se « mélangent », créant souvent une bouillie visuelle peu exploitable, surtout dans des environnements complexes comme une armoire électrique. Le tableau suivant, inspiré d’une analyse comparative des technologies, met en lumière les différences fondamentales en termes d’efficacité.

Comment utiliser le bi-spectre pour lire les étiquettes des disjoncteurs directement sur l’image ?

La capacité à lire du texte sur une image thermique est l’une des démonstrations les plus spectaculaires de la fusion d’images. Ce n’est pas un gadget, mais une fonctionnalité qui attaque directement l’un des plus grands points de friction administratifs : l’identification et la documentation précises des composants. Auparavant, le workflow standard consistait à prendre une image thermique pour localiser l’anomalie, puis une photo en lumière visible pour identifier l’étiquette du disjoncteur ou le numéro du composant, pour enfin tenter de réconcilier les deux au bureau. La fusion bi-spectre rend ce processus obsolète. En superposant les détails visibles, la caméra vous permet de lire directement l’identifiant « F-12B » sur le disjoncteur qui chauffe.

Cette « validation instantanée » sur le terrain change la nature même du rapport. Vous ne produisez plus une « hypothèse » (« je pense que c’est ce disjoncteur qui chauffe »), mais une preuve documentée et irréfutable (« le disjoncteur F-12B, comme visible sur cette image, présente une surchauffe de X degrés »). Le temps gagné n’est pas seulement celui de la prise d’une deuxième photo ; c’est tout le temps de doute, de vérification et de justification qui est éliminé en aval. C’est la transformation du rapport d’un document d’analyse en un ordre de travail clair et précis. Pour y parvenir, un workflow optimisé est essentiel.

En suivant ces étapes, vous ne capturez pas une simple image, vous créez un document de travail complet avant même d’avoir quitté le site d’inspection.

Bi-spectre logiciel ou matériel (deux capteurs) : quelle qualité d’image réelle ?

Toutes les technologies de fusion ne se valent pas. La distinction fondamentale se situe entre les approches purement logicielles post-traitement et les approches matérielles intégrées, qui utilisent deux capteurs distincts (un thermique, un visible) pour une capture simultanée. Bien que les deux puissent produire une image « fusionnée », la qualité et l’utilité du résultat diffèrent radicalement, surtout en ce qui concerne l’efficacité du workflow. L’approche matérielle, typique des systèmes comme le MSX de FLIR, offre un avantage décisif : l’alignement et la fusion se font en temps réel sur l’appareil. Cela signifie que ce que vous voyez à l’écran est ce que vous obtiendrez, permettant une validation et un cadrage immédiats.

L’image thermique elle-même n’est pas « améliorée » en termes de résolution. Le gain de qualité perçue vient de l’ajout d’informations contextuelles. Comme le résume un expert, l’astuce est de combler les lacunes de l’image thermique avec les forces de l’image visible.

Cette perspective est parfaitement résumée dans une analyse de Pro Tool Reviews :

Le thermal image lui-même ne gagne pas en résolution. C’est la définition de l’image visuelle qui crée une couche supplémentaire derrière ce qui est flou dans l’image thermique. C’est ce qui fait briller la technologie FLIR MSX.

– Pro Tool Reviews, Article sur la technologie FLIR MSX

Cette distinction est cruciale pour la productivité. Une fusion matérielle en temps réel élimine le besoin d’un post-traitement complexe. Vous n’avez pas à importer deux images dans un logiciel et à espérer que l’algorithme parvienne à les aligner correctement. L’image est déjà « prête pour le rapport » dès sa capture, un gain de temps considérable.

Comme on le voit, l’approche matérielle avec deux capteurs offre une netteté et un alignement des détails que le traitement logiciel seul peine à égaler, surtout sur des cibles complexes ou à des distances variables. Cet alignement parfait est la condition sine qua non d’une identification sans ambiguïté et donc d’un rapport efficace.

Le piège du décalage de parallaxe à courte distance (moins de 50cm)

La technologie de fusion basée sur deux capteurs est extrêmement puissante, mais elle présente une contrainte physique inhérente : le décalage de parallaxe. Parce que le capteur thermique et le capteur visible ne sont pas au même endroit (même s’ils sont très proches), les images qu’ils capturent ne sont pas parfaitement superposables à très courte distance. Ce décalage peut devenir un piège redoutable lors de l’inspection de composants très petits ou très proches les uns des autres, comme dans une armoire de contrôle dense. Une surchauffe peut alors sembler provenir du composant A alors qu’elle émane en réalité du composant B juste à côté. Une telle erreur de diagnostic annule tous les bénéfices de la technologie et peut avoir des conséquences graves.

Heureusement, les fabricants ont conscience de ce problème et les solutions existent, à la fois matérielles et méthodologiques. Les caméras modernes intègrent souvent des algorithmes de correction de parallaxe automatique, qui ajustent l’alignement en fonction de la distance de mise au point. Cependant, même avec ces aides, la vigilance reste de mise.

Connaître ce piège est la première étape pour l’éviter. Voici une liste de solutions pratiques pour garantir la précision de vos mesures à courte distance :

• Prendre du recul : C’est la solution la plus simple. Souvent, s’éloigner de quelques centimètres suffit à rétablir un alignement correct. Certaines caméras comme la FLIR One Pro LT corrigent la parallaxe de 0,3 mètres à l’infini.
• Changer de mode : Pour les inspections très rapprochées, basculer temporairement en mode « sans fusion » ou utiliser le mode « Picture-in-Picture » (image dans l’image) peut être plus judicieux.
• Utiliser la correction automatique : Assurez-vous que la fonction de correction de parallaxe est activée dans les paramètres de votre caméra si elle en est équipée.
• Valider par plusieurs clichés : En cas de doute, prenez plusieurs images à des distances légèrement différentes pour confirmer la localisation exacte de l’anomalie.

Comment convaincre un client avec une image compréhensible par un non-expert ?

Le but final d’un rapport de thermographie n’est pas de présenter des données, mais de provoquer une action. C’est là que 50% des rapports échouent. Si votre client ou le responsable de la maintenance ne comprend pas l’image, ne peut pas localiser le problème, ou doute de sa gravité, votre rapport finira au bas d’une pile. C’est le principal avantage de la fusion d’images pour la productivité post-inspection : elle transforme une donnée abstraite (une « tache chaude ») en une preuve visuelle concrète et auto-explicative. Une image MSX montrant clairement une borne de connexion rouge vif avec son étiquette lisible à côté n’a pas besoin de trois paragraphes d’explication. L’urgence et la localisation sont évidentes, même pour un non-expert.

Cette clarté immédiate a un impact direct sur le temps : elle réduit le nombre de questions, de doutes et de réunions de clarification nécessaires pour obtenir une validation et déclencher l’intervention. Comme le souligne FLIR, l’un des pionniers de cette technologie, l’objectif est de rendre le problème tangible.

MSX élimine le besoin de prendre des images de référence supplémentaires en lumière visible, et peut faciliter la démonstration aux clients de l’endroit et de la nature du problème. Les détails fins – comme les numéros – deviennent visibles sur le coffret électrique avec MSX.

– FLIR Systems, Documentation technique FLIR MSX

Dans une situation de maintenance, chaque minute d’hésitation est une minute de perdue. Une image claire permet de passer directement de la détection à la décision. Des études de cas sur des caméras comme la FLIR E6 Pro montrent que le principal gain de temps en inspection ne réside pas dans la rapidité de la mesure, mais dans la réduction du temps d’hésitation. Quand l’image est parfaitement lisible et que la zone chaude est précisément localisée sur une pièce identifiable, l’opérateur et le client passent moins de temps à douter et plus de temps à agir. Le rapport n’est plus un puzzle à déchiffrer, mais un plan d’action.

Pourquoi une image sans photo lumière visible associée est juridiquement inutile ?

Dans un contexte de maintenance prédictive ou de diagnostic post-sinistre, un rapport de thermographie peut devenir une pièce juridique. Il doit non seulement être précis, mais aussi et surtout irréfutable. C’est là que l’absence d’un contexte visible peut rendre une image thermique totalement inutile, voire dangereuse. Une simple tache de couleur sur un thermogramme, sans la preuve de ce qu’elle représente dans le monde réel, est sujette à toutes les interprétations et contestations. Où se situe exactement ce point chaud ? Est-ce un défaut d’isolation, un composant électrique ou un simple reflet ? Sans photo visible parfaitement alignée, impossible de le prouver.

La fusion d’images résout ce problème à la source. En intégrant le contexte visible directement dans le fichier de l’image thermique, elle crée une pièce à conviction unique et autosuffisante. L’emplacement d’une anomalie, même si son contraste thermique est faible, peut être identifié sans ambiguïté grâce à un détail visible (une fissure, une vis, une marque). Comme le précise la documentation de Fluke, l’image fusionnée permet de localiser avec précision une imperfection sur une paroi autrement uniforme, ce que deux images séparées peinent à faire. Cette capacité à fournir une documentation complète et facile à comprendre est ce qui transforme un simple constat en une base solide pour des décisions techniques, un principe sur lequel des experts comme ASE-Serem fondent leurs analyses.

Juridiquement, le fait de fournir une seule image fusionnée plutôt que deux images séparées élimine le risque de manipulation ou d’erreur d’association. Il n’y a plus de doute sur le fait que la photo visible et la photo thermique correspondent bien au même instant et au même endroit. Votre rapport gagne en crédibilité et en force probante, ce qui vous fait gagner un temps précieux en évitant les contestations et les demandes de contre-expertise.

Ironbow, Rainbow ou Grayscale : quelle palette pour quel type de défaut ?

Si la fusion d’images fournit le « où », le choix de la palette de couleurs fournit le « comment » de la visualisation. Utiliser la mauvaise palette peut masquer un défaut subtil ou, à l’inverse, créer de fausses alarmes, deux scénarios qui font perdre un temps précieux en analyse. Il n’existe pas de « meilleure » palette, mais une palette « la plus adaptée » à un objectif. La productivité ne consiste pas à utiliser systématiquement la palette la plus colorée, mais à choisir celle qui réduit la charge cognitive pour le type de défaut recherché.

La palette « Rainbow » (Arc-en-ciel), souvent utilisée par défaut, est très technique et excellente pour l’analyse quantitative, mais elle peut être difficile à interpréter pour un client et peut introduire des contrastes artificiels qui masquent les détails fins. À l’inverse, la palette « Ironbow » (Fer) est souvent plus intuitive et esthétique, idéale pour mettre en évidence des gradients de température subtils, comme dans la recherche de ponts thermiques. Pour une analyse de formes ou de structures, la palette « Grayscale » (Niveaux de gris) reste souvent supérieure car l’œil humain est très sensible aux variations de luminance.

Le tableau suivant, basé sur les recommandations d’experts de ressources comme The Thermographic Library, sert de guide pour un choix éclairé et efficace.

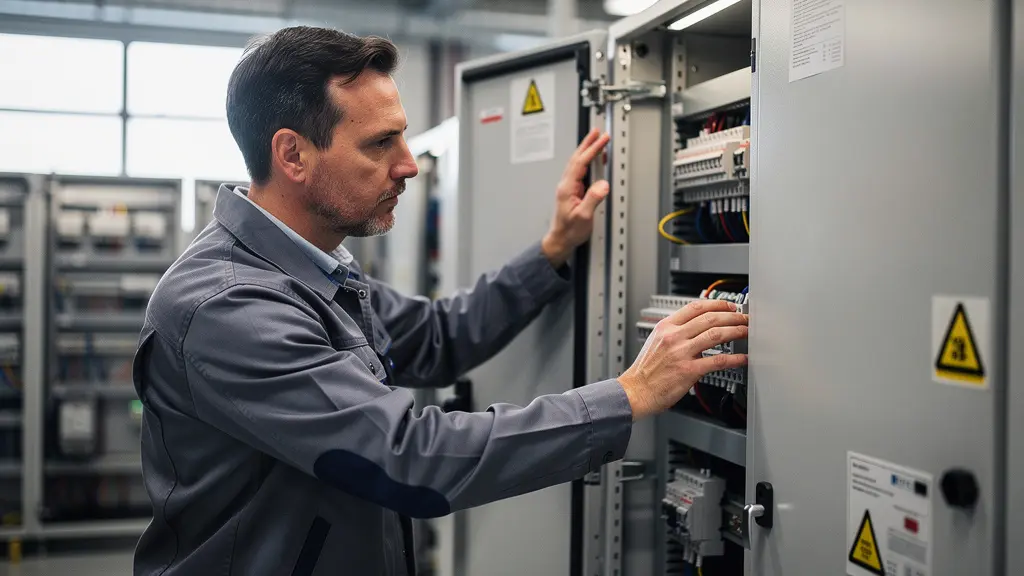

La véritable optimisation du workflow vient de la combinaison d’une palette adaptée et de la technologie de fusion. Imaginez une inspection de tableau électrique : vous pouvez utiliser une palette à alarme pour identifier instantanément les points dépassant un seuil critique, tandis que la fusion MSX vous indique immédiatement qu’il s’agit de la borne 3 du contacteur K4. C’est cette synergie qui transforme un long processus d’analyse en une prise de décision quasi instantanée.

Pourquoi 50% des rapports thermographiques finissent à la poubelle sans action corrective ?

C’est la question qui hante tout thermographe consciencieux. Après des heures d’inspection et de rédaction, voir son rapport ignoré est non seulement frustrant, mais c’est aussi un échec de la mission de maintenance prédictive. Si l’on analyse les causes profondes, on constate que le problème est rarement la qualité de la mesure thermique elle-même, mais presque toujours un défaut de communication et de contextualisation. Un rapport échoue parce qu’il n’est pas immédiatement compréhensible et actionnable par la personne qui doit prendre la décision.

Les technologies de fusion d’images s’attaquent directement aux causes racines de cet échec. Elles ne se contentent pas d’améliorer une image, elles résolvent les trois problèmes fondamentaux qui rendent un rapport inefficace :

• Le « syndrome de la tache orange perdue » : Une image thermique pure est un objet abstrait. Sans le contexte fourni par la fusion MSX, le lecteur du rapport doit faire un effort mental pour localiser cette « tache » dans la réalité. Face à la charge de travail, beaucoup abandonnent. La fusion ancre l’anomalie dans le réel, rendant le problème impossible à ignorer. Une caméra thermique n’a de valeur que si elle aide à décider vite en localisant un point chaud sur un tableau.
• Le jargon technique opaque : Un rapport rempli de termes comme « émissivité » ou « gradient delta-T » sans une visualisation claire est intimidant. Une image fusionnée, elle, parle un langage universel. Elle montre un problème concret (« ce câble est en train de fondre ») plutôt qu’une donnée abstraite. Elle répond à des scénarios clairs : un doute, une perte de performance, une suspicion d’échauffement.
• L’absence de recommandations priorisées : Un rapport qui liste dix points chauds sans indiquer lequel est le plus critique est un rapport qui reporte la décision. En utilisant des palettes à alarme combinées à la fusion, vous pouvez immédiatement hiérarchiser les problèmes, montrant clairement les points d’intervention prioritaires et permettant de visualiser les différences entre éléments comparables.

En définitive, un rapport qui utilise systématiquement des images fusionnées n’est plus un simple constat, c’est un ordre de mission. Il ne dit pas « il y a un problème quelque part », il dit « il faut remplacer CETTE pièce, et voici la preuve ». C’est cette transition de l’informatif à l’actionnable qui divise par deux votre temps de suivi et garantit que votre travail a un impact réel.

Pour transformer chaque inspection en un rapport actionnable et réduire drastiquement votre charge administrative, commencez dès aujourd’hui à faire de l’image fusionnée la pierre angulaire de votre documentation.
