L’erreur fondamentale est de croire que votre caméra thermique mesure la température ; en réalité, elle mesure un flux d’énergie infrarouge.
- Une surface brillante (métal poli, vitre) agit comme un miroir infrarouge : elle émet très peu sa propre chaleur et réfléchit celle de son environnement.
- La plupart des erreurs de diagnostic proviennent d’une mauvaise interprétation de ce signal radiatif, principalement à cause d’un réglage d’émissivité incorrect.
Recommandation : Pour obtenir une mesure fiable sur une surface peu émissive, il faut créer artificiellement une zone à haute émissivité (ex: avec un ruban adhésif noir mat) et l’utiliser comme point de référence.
Vous pointez votre caméra thermique sur une conduite en inox. Vous savez qu’elle est brûlante, pourtant l’écran affiche une température à peine supérieure à l’ambiante. Frustrant, n’est-ce pas ? Cette situation, vécue par de nombreux techniciens, mène souvent à une conclusion hâtive : « ma caméra ne fonctionne pas » ou « cet outil n’est pas fiable ». Les conseils habituels fusent : « il faut régler l’émissivité », « attention aux reflets ». Si ces remarques sont justes, elles ne traitent que le symptôme et non la cause profonde du problème.
La véritable clé ne réside pas dans une simple « astuce », mais dans un changement de paradigme. Il faut cesser de voir votre caméra comme un thermomètre de contact évolué et la comprendre pour ce qu’elle est réellement : un radiomètre. C’est un appareil qui mesure la totalité de l’énergie infrarouge qui atteint son capteur, qu’elle soit émise par l’objet, réfléchie par sa surface ou transmise à travers lui. Votre caméra ne vous ment jamais ; elle vous donne une image fidèle du bilan énergétique infrarouge. L’erreur ne vient pas de l’outil, mais de notre interprétation de ce signal en l’assimilant à la seule température de surface.
Cet article va vous fournir les clés de lecture de la physique optique pour transformer ces « mensonges » apparents en diagnostics d’une précision redoutable. Nous allons décortiquer, étape par étape, les phénomènes d’émission et de réflexion qui régissent le monde de l’infrarouge. Vous apprendrez non seulement à identifier les pièges, mais surtout à les contourner avec des méthodes rigoureuses, pour que chaque mesure sur une surface brillante devienne une information fiable et non plus un casse-tête.
Pour naviguer à travers les principes fondamentaux et les applications pratiques de la thermographie sur surfaces réfléchissantes, voici le plan que nous allons suivre. Chaque section est conçue pour bâtir votre expertise, des concepts de base aux techniques de pointe.
Sommaire : Déchiffrer les signaux de votre caméra thermique sur les surfaces réfléchissantes
- Pourquoi l’inox poli apparaît-il froid à la caméra alors qu’il est brûlant ?
- Comment appliquer la technique du « ruban adhésif » pour mesurer la température réelle d’un métal ?
- Réflexion vs Émission : comment distinguer une source de chaleur d’un reflet parasite ?
- L’erreur d’angle qui fausse vos mesures de 15°C sur les vitrages et surfaces lisses
- Comment contourner les limitations de l’infrarouge à travers les grillages de sécurité ?
- Corps noir vs Corps gris : comprendre comment la matière émet la chaleur
- Le piège de la « tôle brillante » qui renvoie votre propre chaleur au lieu de celle du tuyau
- Pourquoi 80% des erreurs de mesure viennent d’un mauvais réglage d’émissivité ?
Pourquoi l’inox poli apparaît-il froid à la caméra alors qu’il est brûlant ?
Le paradoxe de l’inox brûlant qui apparaît froid sur un thermogramme est l’illustration parfaite du concept d’émissivité. Tout objet au-dessus du zéro absolu émet de l’énergie sous forme de rayonnement infrarouge. L’émissivité est une mesure de la capacité d’un matériau à émettre cette énergie, sur une échelle de 0 à 1. Un matériau avec une émissivité de 1 est un émetteur parfait (un « corps noir » théorique), tandis qu’un matériau avec une émissivité proche de 0 est un très mauvais émetteur.
L’inox poli, comme la plupart des métaux brillants, a une émissivité extrêmement faible, souvent inférieure à 0,1. Cela signifie qu’il n’émet que 10% de l’énergie qu’il devrait théoriquement émettre à sa température réelle. À l’inverse, il agit comme un excellent miroir infrarouge, réfléchissant jusqu’à 90% de l’énergie infrarouge provenant de son environnement. Ainsi, lorsque vous visez la conduite en inox, votre caméra ne « voit » pas sa chaleur interne, mais principalement la température (souvent froide) des murs, du ciel ou des objets environnants qui se reflètent sur sa surface. La précision de la mesure peut alors chuter à ±2% ou pire sur ce type de surface.
Un exemple frappant est celui d’une main portant un anneau en métal. Bien que l’anneau soit à la même température que le doigt, il apparaîtra beaucoup plus froid sur l’image thermique. La peau, avec une émissivité élevée (environ 0,98), émet efficacement sa chaleur, tandis que le métal réfléchit la température ambiante plus fraîche. Votre caméra ne se trompe pas : elle vous montre fidèlement que l’anneau émet moins d’énergie que la peau, ce qui est physiquement correct.
Comprendre ce phénomène est la première étape pour cesser de subir les « mensonges » de votre caméra et commencer à interpréter correctement les données radiatives qu’elle collecte.

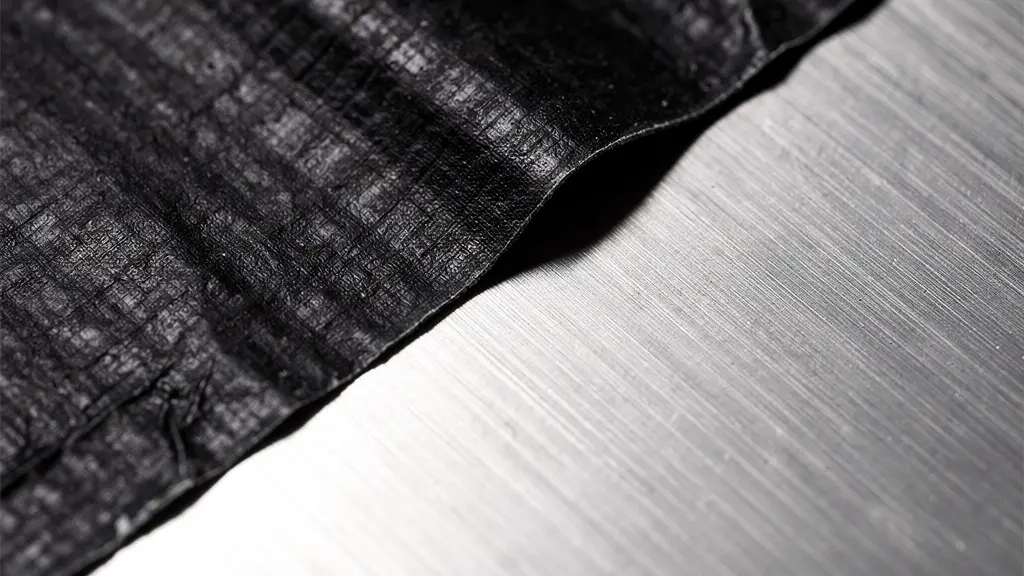

Comment appliquer la technique du « ruban adhésif » pour mesurer la température réelle d’un métal ?
Puisque les métaux polis sont de mauvais émetteurs, la solution logique est de transformer localement leur surface en bon émetteur. La technique du ruban adhésif n’est pas une simple « astuce », mais une méthode rigoureuse pour créer une surface de référence dont l’émissivité est connue et élevée. Un simple morceau de ruban électrique noir mat, par exemple, a une émissivité d’environ 0,95, ce qui en fait un quasi « corps noir » parfait pour la mesure.
En appliquant ce ruban sur la surface métallique et en attendant qu’il atteigne l’équilibre thermique avec le métal, vous disposez d’une cible fiable. En réglant l’émissivité de votre caméra sur 0,95 et en visant le ruban, vous mesurerez une température très proche de la température réelle de la surface métallique sous-jacente. Cette méthode permet de contourner totalement le problème de la faible émissivité du métal et de sa forte réflectivité.

Cependant, pour une précision maximale, un protocole strict doit être suivi. Il ne suffit pas de coller un bout de ruban et de mesurer. Il faut d’abord déterminer et compenser la Température Apparente Réfléchie (TAR) de l’environnement. Ensuite, il est crucial de s’assurer que le ruban est bien collé, sans bulles d’air, et qu’il a eu le temps de se stabiliser à la température de la pièce à mesurer. Comme le prouve la pratique, l’application d’un ruban électrique sur une tôle d’acier ou même sur du verre permet d’obtenir des mesures radiométriques précises et cohérentes, à condition que le réglage de l’émissivité et la compensation de l’arrière-plan soient correctement effectués.
Maîtriser cette technique transforme une surface problématique en une opportunité de mesure précise, renforçant considérablement la fiabilité de vos diagnostics thermiques sur les installations métalliques.
Réflexion vs Émission : comment distinguer une source de chaleur d’un reflet parasite ?
L’un des plus grands défis en thermographie est de ne pas se laisser tromper par un point chaud qui n’est en réalité qu’un reflet. Une serrure de porte métallique peut afficher 34°C, non pas parce qu’elle est chaude, mais parce qu’elle réfléchit le rayonnement infrarouge d’une ampoule ou d’un corps humain situé à proximité. La caméra capture cette énergie réfléchie et l’interprète comme une température élevée. Alors, comment savoir si le point chaud est réel (émission) ou un mirage (réflexion) ?
La méthode la plus simple et la plus efficace est le test du mouvement. Changez légèrement votre angle de vue par rapport à la cible. Si le « point chaud » se déplace sur la surface de l’objet ou change radicalement de forme et d’intensité lorsque vous bougez, il s’agit quasi certainement d’une réflexion. Une véritable anomalie thermique, liée à l’émission de l’objet lui-même, restera fixe sur la pièce inspectée, quel que soit votre angle d’observation (dans des limites raisonnables).
Pour confirmer un doute, vous pouvez utiliser une autre technique : le masquage. Placez un objet non réfléchissant et à température ambiante (comme un grand morceau de carton ou un panneau de polystyrène) entre la surface suspecte et la source de réflexion potentielle. Si le point chaud disparaît de votre thermogramme, vous avez la confirmation qu’il s’agissait bien d’un reflet. Cette technique permet d’isoler la cible des interférences thermiques de son environnement et d’obtenir une lecture plus propre de son émission propre.
Cette compétence de discernement est ce qui sépare un simple utilisateur de caméra d’un thermographe expert, capable de poser un diagnostic fiable en toutes circonstances.
L’erreur d’angle qui fausse vos mesures de 15°C sur les vitrages et surfaces lisses
Un autre paramètre, souvent sous-estimé par les débutants, est l’angle d’inspection. Pour la plupart des matériaux non métalliques et mats (peinture, bois, plastique, peau), l’émissivité reste relativement constante jusqu’à un angle d’environ 45-60°. Ces surfaces sont dites « lambertiennes ». Cependant, pour les surfaces lisses et brillantes, y compris le verre et les métaux polis, ce n’est pas le cas. Sur ces surfaces, l’émissivité chute drastiquement et la réflectivité augmente à mesure que votre angle de vue s’éloigne de la perpendiculaire (0°).
Mesurer une vitre ou une cuve en inox avec un angle de 70° peut entraîner des erreurs de température significatives, parfois supérieures à 15°C. À cet angle, vous ne mesurez plus du tout l’énergie émise par la surface, mais presque exclusivement l’énergie de l’environnement qu’elle réfléchit vers vous. C’est une règle physique : la réflectivité d’une surface lisse augmente avec l’angle d’incidence. C’est pourquoi vous voyez des reflets parfaits dans une vitrine quand vous la regardez de côté, mais que vous voyez bien à travers quand vous la regardez de face.

La règle d’or est donc de toujours effectuer vos mesures quantitatives le plus perpendiculairement possible à la surface, idéalement dans un cône de 0° à 45°. Au-delà, les mesures deviennent de moins en moins fiables, surtout sur des matériaux dont l’émissivité est déjà faible. Les experts s’accordent à dire que pour une surface avec une émissivité inférieure à 0,6, les mesures quantitatives deviennent intrinsèquement peu fiables et doivent être interprétées avec une extrême prudence. Le verre, par exemple, a une émissivité d’environ 0,85, mais sa surface lisse le rend très sensible à l’effet de l’angle.
En adoptant la discipline de se positionner correctement, vous éliminez une source majeure d’erreurs et vous vous assurez que le signal que vous analysez provient bien de la cible, et non de son environnement.
Comment contourner les limitations de l’infrarouge à travers les grillages de sécurité ?
Inspecter des composants électriques à l’intérieur d’une armoire protégée par un grillage de sécurité représente un défi spécifique. Le rayonnement infrarouge ne traverse pas les solides opaques. La caméra ne « verra » donc pas à travers les mailles métalliques du grillage. Ce qu’elle capture est un mélange : le rayonnement de la cible visible à travers les ouvertures et le rayonnement du grillage lui-même. Si la taille d’un pixel de votre image (définie par l’IFOV, ou champ de vision instantané) est plus grande que l’ouverture du grillage, la caméra calculera une température moyenne entre le composant chaud derrière et le grillage froid devant, ce qui aboutira à une mesure totalement fausse et sous-estimée.
La première solution est de se rapprocher. En réduisant la distance entre la caméra et le grillage, vous augmentez la taille apparente de l’ouverture. L’objectif est de faire en sorte que la cible que vous souhaitez mesurer remplisse au moins un, et idéalement plusieurs pixels de votre capteur, sans que le grillage n’entre dans ce champ de vision. Une formule simple permet de calculer la distance minimale : Dmin = Taille de l’ouverture / IFOV de la caméra. Connaître l’IFOV de son appareil est donc essentiel pour ce type d’inspection.
Si se rapprocher n’est pas possible, d’autres techniques peuvent aider. L’utilisation du mode isotherme de la caméra peut être très efficace. Cette fonction permet de colorer spécifiquement les pixels qui se trouvent dans une plage de température définie. En réglant l’isotherme pour surligner les températures attendues sur le composant cible, vous pouvez le distinguer visuellement de la signature thermique plus froide du grillage, même si une mesure quantitative précise reste difficile. Cette approche, bien que qualitative, permet d’identifier rapidement et de manière sûre la présence d’une surchauffe, ce qui est souvent l’objectif principal de l’inspection.
Ces stratégies permettent de garantir la sécurité de l’opérateur tout en obtenant des informations thermiques pertinentes, malgré les contraintes physiques de l’installation.
Corps noir vs Corps gris : comprendre comment la matière émet la chaleur
Pour maîtriser la thermographie, il est impératif de comprendre les deux concepts théoriques qui la régissent : le corps noir et le corps gris. Un corps noir est un objet théorique parfait qui absorbe 100% du rayonnement qu’il reçoit et émet 100% de l’énergie possible pour sa température. Son émissivité est donc de 1. Il n’existe pas de corps noir parfait dans la nature, mais de nombreuses surfaces s’en approchent.
Tous les objets réels sont des corps gris. Cela signifie que leur émissivité est inférieure à 1. Ils émettent moins d’énergie qu’un corps noir à la même température, et par conséquent, ils réfléchissent une partie de l’énergie de leur environnement. Plus l’émissivité d’un corps gris est faible, plus sa réflectivité est élevée. La somme de l’émissivité (E), de la réflectivité (R) et de la transmissivité (T) d’un objet est toujours égale à 1 (E + R + T = 1). Pour les objets opaques, la transmissivité est nulle, donc E + R = 1. C’est pourquoi un métal poli (faible E) est un excellent miroir (haute R).
La peau humaine, par exemple, est un excellent exemple de quasi-corps noir, avec une émissivité de 0,97 à 0,99. C’est pourquoi la thermographie médicale est si efficace. À l’inverse, l’acier poli (E ≈ 0,07) est un très mauvais émetteur. La plupart des matériaux organiques, des surfaces peintes ou très oxydées ont une émissivité élevée, généralement autour de la valeur de 0,95, qui est souvent préréglée par défaut sur les caméras thermiques. C’est une valeur de départ fiable pour la majorité des inspections non métalliques.
En gardant à l’esprit cette dualité, le thermographe peut anticiper le comportement radiatif de chaque surface et ajuster sa méthode en conséquence, passant d’une simple prise d’image à une véritable analyse scientifique.
Le piège de la « tôle brillante » qui renvoie votre propre chaleur au lieu de celle du tuyau
L’un des reflets les plus trompeurs et les plus fréquents est celui de l’opérateur lui-même. Le corps humain est une source de chaleur d’environ 37°C avec une émissivité très élevée. Lorsque vous inspectez une surface très réfléchissante comme une cuve en inox ou une tôle d’aluminium neuve, il est fort probable que vous voyiez une tache chaude qui n’est autre que le reflet de votre propre corps ou de votre visage. Un objet peut être froid au toucher, mais afficher une température de 35°C sur la caméra simplement parce qu’il réfléchit votre propre rayonnement.
Ne pas identifier ce phénomène est une erreur classique du débutant, qui peut conduire à un faux diagnostic de surchauffe. Heureusement, ce piège est facile à déjouer avec un peu de méthode et en appliquant les techniques de détection de reflets. Avant toute mesure critique sur une surface brillante, il est impératif de prendre du recul, au sens propre comme au figuré. Éloignez la caméra de votre corps, changez d’angle et observez si la tache chaude vous « suit ». Si c’est le cas, vous venez d’identifier votre propre signature thermique.
Pour systématiser cette vérification, il est utile d’avoir une routine de contrôle simple à appliquer sur le terrain. Cela permet de s’assurer que les sources de chaleur parasites, y compris la plus proche (vous-même), sont identifiées et ne polluent pas la mesure.
Check-list avant toute mesure sur une surface réfléchissante
- Vérifier le reflet visuel : Pouvez-vous voir distinctement votre propre reflet ou celui de l’environnement sur la surface ? Si oui, la réflectivité infrarouge sera également élevée.
- Identifier les sources de chaleur environnantes : Repérez toutes les sources de chaleur derrière vous ou à proximité (éclairage, moteurs, autres opérateurs, soleil). Celles-ci sont des candidats potentiels à la réflexion.
- Effectuer le test du mouvement : Bougez lentement de gauche à droite ou de haut en bas tout en observant l’écran. Le point chaud se déplace-t-il sur la surface ? Si oui, c’est un reflet.
- Changer la perspective : Éloignez-vous et visez la surface sous différents angles. Un vrai point chaud restera localisé, tandis qu’un reflet changera d’apparence ou de position.
- Utiliser un bouclier : En cas de doute persistant, utilisez un objet non réfléchissant (carton) pour bloquer la ligne de vue entre vous (ou une autre source) et la surface. Si le point chaud disparaît, c’en était un.
En intégrant cette check-list à votre pratique, vous éliminez l’une des sources d’erreur les plus communes et vous augmentez drastiquement la crédibilité de vos rapports d’inspection.
À retenir
- Une caméra thermique mesure l’énergie radiative (émise + réfléchie), pas directement la température.
- Les surfaces brillantes (faible émissivité) agissent comme des miroirs infrarouges, réfléchissant la température de l’environnement.
- La clé d’une mesure fiable est de corriger l’émissivité ou de créer une surface de référence (ex: ruban adhésif) dont l’émissivité est connue et élevée (~0,95).
Pourquoi 80% des erreurs de mesure viennent d’un mauvais réglage d’émissivité ?
Au terme de ce parcours, il apparaît clairement que la grande majorité des erreurs de mesure en thermographie ne provient pas d’un défaut de l’appareil, mais d’une méconnaissance du paramètre le plus crucial : l’émissivité. Régler incorrectement ce paramètre revient à utiliser une balance non tarée. Le résultat sera peut-être lisible, mais il sera faux. Laisser le réglage par défaut de 0,95 pour mesurer de l’aluminium poli (émissivité réelle ≈ 0,05) conduira à une sous-évaluation massive et dangereuse de sa température réelle.
L’impact de cette erreur est loin d’être négligeable. Comme le montre l’analyse ci-dessous, un mauvais réglage conduit systématiquement à des lectures erronées. La seule solution fiable pour les surfaces à faible émissivité ou non homogènes est de modifier la surface pour la rendre mesurable. L’étude menée dans le cadre d’un projet de recherche de HAL a d’ailleurs confirmé l’impact significatif d’une modification de composition sur l’émissivité. En recouvrant de l’aluminium (E=0,01) avec du ruban adhésif (E=0,95), les chercheurs ont validé expérimentalement que la mesure devenait précise, prouvant la validité scientifique de cette approche de terrain.
Ce tableau résume les conséquences directes d’une mauvaise gestion de l’émissivité et les solutions pour y remédier.
| Erreur d’émissivité | Impact sur la mesure | Exemple concret |
|---|---|---|
| Émissivité réglée trop élevée | Température affichée inférieure | Si réglé à 0,95 mais réel à 0,10 : température affichée << température réelle |
| Surface non homogène | Résultats inexacts | Surfaces métalliques brillantes ou polies donnent des lectures erronées |
| Solution correctrice | Application ruban ou peinture | Couvrir avec ruban adhésif résistant ou peinture noire mate pour forcer l’émissivité à ~0,95 |
En conclusion, ne demandez plus à votre caméra de deviner la température. Donnez-lui les bonnes informations. En comprenant et en maîtrisant l’émissivité, vous transformez un outil de mesure en un puissant instrument d’analyse, capable de révéler avec précision la vérité thermique de n’importe quelle installation.
