Principes & Techniques de thermographie

La thermographie infrarouge s’est imposée comme une technique de diagnostic incontournable dans l’industrie moderne. Cette méthode non destructive permet de visualiser les distributions de température à la surface des objets et d’identifier des anomalies invisibles à l’œil nu. Que ce soit pour détecter un échauffement anormal sur un équipement électrique, repérer une déperdition thermique dans une installation ou surveiller un processus industriel, la caméra thermique offre une fenêtre unique sur le comportement thermique de la matière.

Pourtant, derrière l’apparente simplicité d’une image en fausses couleurs se cache une réalité physique complexe et des méthodologies rigoureuses. Maîtriser la thermographie ne se résume pas à pointer une caméra : cela exige une compréhension solide des principes physiques sous-jacents, une méthodologie d’inspection structurée, et la capacité d’interpréter correctement les motifs thermiques observés. Cet article vous guidera à travers les fondamentaux de la thermographie industrielle, des bases physiques aux applications spécialisées, en passant par les sources d’erreur à éviter et les normes qui encadrent cette pratique.

Les fondamentaux physiques de la thermographie

Comprendre le fonctionnement de la thermographie nécessite d’abord de saisir les principes physiques qui régissent le rayonnement thermique. Tout objet dont la température est supérieure au zéro absolu émet un rayonnement électromagnétique infrarouge, invisible pour l’œil humain mais détectable par des capteurs spécialisés.

Le rayonnement infrarouge et ses propriétés

Le rayonnement thermique obéit à des lois physiques précises, dont la plus fondamentale est la loi de Stefan-Boltzmann qui établit qu’un corps noir émet une puissance proportionnelle à la quatrième puissance de sa température absolue. Dans la réalité industrielle, les matériaux ne sont pas des corps noirs parfaits : ils se caractérisent par leur émissivité, coefficient compris entre 0 et 1 qui quantifie leur capacité à émettre du rayonnement infrarouge par rapport à un corps noir idéal.

Cette notion d’émissivité est cruciale car elle varie considérablement selon les matériaux : un isolant électrique peint peut avoir une émissivité de 0,90 tandis qu’une surface métallique polie descendra à 0,05. Imaginez l’émissivité comme le degré de « bavardage » d’une surface en infrarouge : certains matériaux communiquent facilement leur température réelle, d’autres restent discrets et reflètent principalement le rayonnement de leur environnement.

Les limites intrinsèques de l’imagerie thermique

La thermographie mesure une température apparente et non la température réelle de l’objet. Cette distinction fondamentale découle de trois phénomènes physiques qui affectent le rayonnement entre la cible et la caméra :

• L’émission propre de l’objet, dépendante de sa température et de son émissivité
• La réflexion du rayonnement environnant sur sa surface, particulièrement importante pour les matériaux à faible émissivité
• La transmission atmosphérique qui atténue le signal infrarouge sur de longues distances, notamment en présence d’humidité ou de poussières

Une caméra thermique possède également des limitations techniques : sa résolution spatiale détermine la plus petite cible mesurable, tandis que sa sensibilité thermique (NETD) définit sa capacité à distinguer de faibles différences de température. Ces contraintes physiques et instrumentales imposent une méthodologie rigoureuse pour obtenir des mesures fiables.

Méthodologie rigoureuse d’inspection thermographique

Une inspection thermographique efficace ne s’improvise pas. Elle repose sur une démarche structurée qui commence bien avant la prise d’images et se poursuit jusqu’à la documentation finale des observations.

Planification et préparation de l’intervention

La phase de préparation détermine largement la qualité des résultats. Elle comprend plusieurs étapes essentielles :

1. Analyse des conditions de charge : de nombreux défauts électriques ou mécaniques ne se manifestent thermiquement que sous charge significative, généralement au moins 40% de la charge nominale
2. Évaluation des contraintes environnementales : vent, pluie, réflexions solaires et température ambiante influencent directement les mesures
3. Identification des surfaces à inspecter : connaître les matériaux, leurs émissivités et les angles d’observation possibles
4. Préparation de l’équipement : calibration de la caméra, sélection de la palette de couleurs appropriée et des réglages de plage de température

La documentation préalable est également cruciale : schémas électriques, plans d’installation, historique de maintenance et rapports d’inspections antérieurs fournissent un contexte indispensable à l’interprétation des observations.

Protocoles de mesure et sécurité

Sur le terrain, le thermographe doit respecter des protocoles stricts qui concilient sécurité et qualité métrologique. L’inspection d’équipements électriques sous tension, par exemple, impose le port d’équipements de protection individuelle adaptés et le respect de distances minimales d’approche selon les niveaux de tension.

Du point de vue métrologique, plusieurs règles s’appliquent : maintenir un angle d’observation proche de la perpendiculaire pour limiter les erreurs d’émissivité, respecter la distance minimale de mise au point, éviter les obstructions dans le champ de vision, et documenter systématiquement les paramètres d’acquisition. La prise d’images de référence en lumière visible facilite considérablement l’identification ultérieure des zones inspectées.

Facteurs d’influence et maîtrise des erreurs

Même avec un équipement de qualité et une méthodologie rigoureuse, de nombreux facteurs peuvent compromettre la validité des mesures thermographiques. Reconnaître ces sources d’erreur potentielles constitue un savoir-faire essentiel du thermographe expérimenté.

Perturbations environnementales

L’environnement de mesure exerce une influence majeure sur les résultats. Le rayonnement solaire représente la perturbation la plus courante : une surface exposée au soleil peut présenter un échauffement de plusieurs dizaines de degrés sans qu’aucune anomalie intrinsèque n’existe. De même, le refroidissement nocturne par rayonnement vers le ciel peut créer des motifs thermiques trompeurs sur les structures exposées.

Le vent modifie les échanges convectifs et peut masquer ou amplifier artificiellement des différences de température. Dans un bâtiment, il faut distinguer l’échauffement dû à un défaut électrique de celui causé par une source de chaleur voisine, un éclairage ou un rayonnement solaire indirect. L’humidité atmosphérique atténue le signal infrarouge, particulièrement sur de longues distances ou dans certaines bandes spectrales.

Erreurs courantes et prévention

Certaines erreurs d’interprétation reviennent fréquemment chez les praticiens débutants. Les réflexions parasites constituent probablement le piège le plus répandu : une surface métallique brillante peut refléter le rayonnement d’une source chaude distante et apparaître elle-même chaude, alors qu’elle est en réalité à température ambiante. Pour identifier ces réflexions, il suffit généralement de légèrement modifier l’angle d’observation : une vraie élévation de température restera visible, tandis qu’une réflexion disparaîtra ou se déplacera.

Une autre erreur classique consiste à ignorer les variations d’émissivité sur une même surface. Un équipement partiellement oxydé, peint ou encrassé présentera des émissivités hétérogènes qui créent des motifs thermiques apparents sans lien avec la température réelle. L’utilisation de marqueurs de référence à émissivité connue permet de vérifier et corriger ces effets.

Enfin, la tentation de conclure trop rapidement à partir d’une seule image doit être résistée : une analyse comparative entre équipements similaires fonctionnant dans des conditions identiques fournit un contexte bien plus fiable qu’une mesure absolue isolée.

Analyse et interprétation des thermogrammes

Transformer une image thermique en diagnostic exploitable requiert une méthodologie d’analyse structurée et la capacité à reconnaître les signatures thermiques caractéristiques de différents phénomènes.

Diagnostic différentiel et reconnaissance de motifs

Un point chaud détecté sur un tableau électrique peut avoir des origines multiples : connexion desserrée, corrosion, sous-dimensionnement, déséquilibre de phases ou simple charge élevée normale. Le diagnostic différentiel consiste à déterminer la cause véritable en s’appuyant sur plusieurs indices convergents.

La morphologie du motif thermique fournit des indices précieux. Un échauffement localisé et asymétrique sur une connexion évoque un problème de contact, tandis qu’un échauffement uniforme sur toute la longueur d’un conducteur suggère une surcharge. La présence d’un gradient thermique brutal indique souvent une résistance électrique concentrée, alors qu’une élévation progressive de température peut simplement refléter une accumulation de chaleur par manque de ventilation.

Analyse quantitative et contexte opérationnel

Au-delà de la détection d’anomalies, l’analyse thermographique doit quantifier leur sévérité. Cela implique de mesurer des différences de température (delta T) plutôt que des valeurs absolues, en comparant idéalement l’équipement suspect à un équipement de référence identique fonctionnant dans les mêmes conditions.

Le contexte opérationnel est tout aussi important que la mesure elle-même : un échauffement de 15°C au-dessus de l’ambiant peut être anodin sur un transformateur en charge normale, mais critique sur une connexion à basse tension. La tendance temporelle compte également : un défaut stable depuis des mois représente un risque différent d’une anomalie apparue brutalement ou s’aggravant rapidement.

Normes, critères de sévérité et documentation

La thermographie industrielle s’inscrit dans un cadre normatif qui standardise les pratiques et établit des critères objectifs d’évaluation de la sévérité des anomalies détectées.

Les normes internationales et nationales définissent les protocoles d’inspection selon les domaines d’application : électricité, mécanique, bâtiment ou processus industriels. Elles spécifient les conditions de mesure, les distances minimales, les charges requises et les méthodes de calcul des écarts de température. Certaines normes établissent également des classifications de sévérité basées sur les delta T mesurés, permettant de prioriser les interventions correctives.

La rédaction de rapports constitue la phase finale et souvent la plus importante de l’inspection thermographique. Un rapport complet doit inclure les conditions d’inspection, les paramètres d’acquisition, les images thermiques et visibles annotées, les mesures quantitatives, l’évaluation de sévérité selon les critères normatifs applicables, et les recommandations d’action. Cette documentation tracée permet le suivi temporel des installations et constitue un élément essentiel des programmes de maintenance prédictive.

Applications spécialisées de la thermographie

Au-delà des inspections électriques et thermiques classiques, la thermographie s’est étendue à des applications hautement spécialisées exploitant des technologies et méthodologies spécifiques.

La détection optique de gaz (OGI, Optical Gas Imaging) utilise des caméras thermiques sensibles à des bandes spectrales où certains gaz hydrocarbures absorbent le rayonnement infrarouge. Cette technique permet de visualiser en temps réel des fuites invisibles de méthane, propane, butane ou composés organiques volatils, révolutionnant ainsi les inspections de sécurité dans les industries pétrolières, gazières et chimiques. L’OGI nécessite toutefois une compréhension approfondie des conditions de détectabilité : débit de fuite, différence de température avec l’arrière-plan, distance d’observation et conditions atmosphériques.

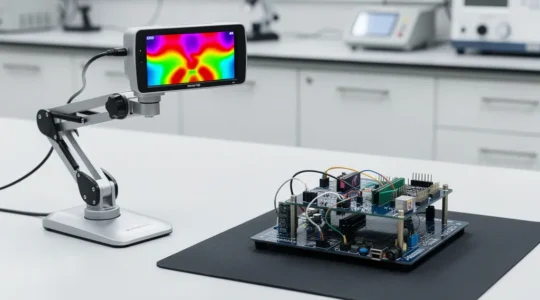

En recherche et développement, la thermographie contribue à l’analyse de processus thermiques transitoires, à l’optimisation de dissipateurs thermiques en électronique, ou encore au contrôle qualité non destructif de matériaux composites. Ces applications exigent souvent des caméras haute résolution et haute fréquence d’acquisition, ainsi que des méthodologies d’analyse sophistiquées incluant parfois la thermographie active par stimulation thermique contrôlée.

Chaque domaine d’application développe ses propres référentiels de bonnes pratiques, ses critères d’interprétation spécifiques et ses exigences de qualification des opérateurs, attestant de la diversité et de la richesse de cette technique.

La thermographie infrarouge offre un potentiel considérable pour la surveillance d’installations, la prévention de défaillances et l’optimisation énergétique. Sa maîtrise repose sur un équilibre entre compréhension théorique des phénomènes physiques, rigueur méthodologique sur le terrain, et expérience pratique dans l’interprétation des motifs thermiques. En évitant les pièges courants et en s’appuyant sur des critères normatifs reconnus, le thermographe transforme des images infrarouges en informations décisionnelles précieuses pour la maintenance et la sécurité industrielle.
