Quel niveau de protection Arc Rating choisir pour une inspection en poste HT ?

Choisir un équipement de protection individuelle (EPI) pour un thermographe intervenant sur un poste Haute Tension (HT) ressemble souvent à un simple exercice de conformité : on vérifie la valeur Arc Rating en cal/cm² requise et on sélectionne le vêtement correspondant. Pourtant, cette approche, bien que nécessaire, est dangereusement incomplète. Elle ignore un paradoxe fondamental : un EPI qui protège contre un risque extrême ne doit pas en créer de nouveaux, comme une surchauffe excessive, une mobilité réduite, ou une visibilité compromise qui empêche le technicien d’accomplir sa mission en toute sécurité.

La sagesse conventionnelle se concentre sur les normes NFPA 70E et IEC 61482, dictant les catégories de protection en fonction de l’énergie incidente. Mais si la véritable clé de la sécurité ne résidait pas uniquement dans la barrière textile, mais dans l’analyse des maillons faibles de tout le système ? Des éléments aussi triviaux qu’un sous-vêtement en nylon ou la buée sur une visière peuvent transformer un équipement certifié en un facteur de risque aggravant. La protection contre l’arc électrique n’est pas qu’une question de tissu, c’est une question de stratégie globale.

Cet article propose de dépasser la simple lecture des étiquettes. Nous allons explorer les points de défaillance systémique qui compromettent la sécurité, évaluer les arbitrages critiques entre protection et confort opérationnel, et enfin, positionner l’EPI non pas comme la première, mais comme la dernière ligne de défense au sein d’une hiérarchie de contrôle des risques rigoureuse.

Pour vous guider dans cette démarche stratégique, cet article est structuré pour aborder chaque facette de la protection, des pièges cachés des matériaux aux arbitrages entre différentes solutions d’équipement, jusqu’aux stratégies de mitigation des risques les plus efficaces.

Pourquoi le coton standard peut-il aggraver les brûlures en cas d’arc électrique ?

L’idée reçue selon laquelle une fibre « naturelle » comme le coton serait inoffensive est l’une des erreurs les plus dangereuses en matière de protection contre l’arc électrique. Un arc flash peut atteindre une température de 20 000°C, soit près de quatre fois la température à la surface du soleil. Face à une telle énergie, le comportement du tissu porté directement sur la peau devient une question de survie. Contrairement aux matériaux synthétiques qui fondent, le coton ne fond pas ; il s’enflamme et continue de brûler, même après l’extinction de l’arc.

Ce phénomène crée une source de chaleur secondaire et prolongée directement au contact de la peau, aggravant considérablement la profondeur et la surface de la brûlure. Un vêtement ignifugé certifié est conçu pour se carboniser et former une barrière isolante stable, stoppant le transfert de chaleur dès la fin de l’événement. Le coton, lui, prolonge l’exposition thermique et annule l’effet protecteur de la couche externe.

Il est donc crucial de comprendre le comportement des différentes fibres textiles face à une chaleur extrême :

• Coton standard : S’enflamme et continue de brûler après l’arc, créant une source de chaleur secondaire prolongée.
• Laine naturelle : Offre une meilleure résistance naturelle à l’inflammation mais peut se consumer et se décomposer sous l’effet d’une très haute température.
• Tissus techniques ignifugés (aramide, modacrylique) : Ne s’enflamment pas, ne fondent pas et ne coulent pas. Ils se carbonisent, formant une barrière protectrice qui maintient son intégrité structurelle et isole la peau de l’énergie thermique.

La distinction entre un tissu « retardateur de flamme » (souvent un traitement chimique sur du coton) et un tissu « inhéremment ignifuge » (où la propriété est intrinsèque à la fibre) est également vitale. Les traitements peuvent perdre de leur efficacité au fil des lavages, tandis que les fibres inhérentes conservent leurs propriétés protectrices tout au long de leur durée de vie.

Quand faut-il remplacer un vêtement ignifugé (nombre de lavages / usure) ?

Se fier uniquement au nombre de cycles de lavage indiqué par le fabricant pour déterminer la fin de vie d’un vêtement ignifugé est une approche risquée. Si les fabricants garantissent une performance jusqu’à un certain seuil (souvent 50 à 100 lavages), cette donnée est valable dans des conditions de laboratoire idéales. La réalité du terrain est bien plus complexe.

L’inspection visuelle avant chaque utilisation est donc le contrôle le plus important. Elle doit être systématique et rigoureuse, en se concentrant sur les points d’usure critiques qui peuvent compromettre l’intégrité de la barrière thermique.

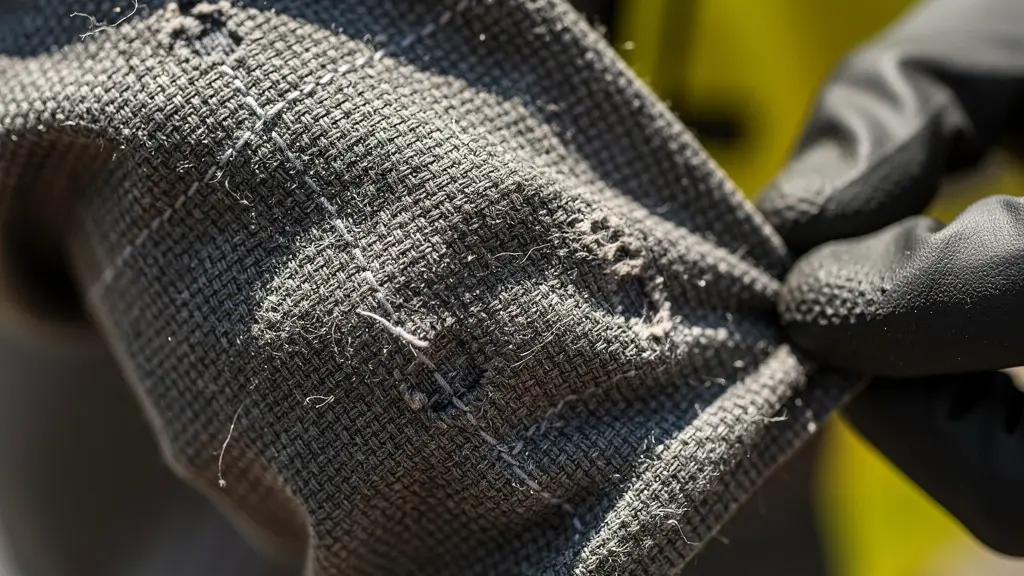

Comme le montre cette image, une attention particulière doit être portée aux zones de forte contrainte. Tout vêtement présentant des trous, des déchirures, des coutures effilochées, une contamination par des produits inflammables (huile, graisse) ou des zones où le tissu est visiblement aminci doit être immédiatement retiré du service. Un petit trou peut permettre à l’énergie de l’arc de passer et causer une brûlure grave et localisée.

Combinaison intégrale ou ensemble veste/pantalon : confort vs protection thermique

Le choix entre une combinaison intégrale et un ensemble deux pièces (veste/pantalon) n’est pas qu’une question de préférence. C’est un arbitrage stratégique entre une protection maximale et la flexibilité opérationnelle, qui a des implications directes sur la sécurité et le confort du thermographe. La combinaison intégrale offre une couverture continue, éliminant le risque de « faille » à la jonction entre le haut et le bas, un point de vulnérabilité critique en cas d’arc électrique.

Cependant, cette protection supérieure se fait souvent au détriment du confort thermique et de la modularité. L’ensemble deux pièces permet au technicien de retirer la veste lorsqu’il n’est pas dans la zone de danger immédiate, améliorant ainsi la thermorégulation et réduisant le risque de stress thermique lors d’interventions longues ou dans des environnements chauds. La décision doit donc être basée sur une analyse de risque précise de la tâche à accomplir.

Une nuance importante, souvent négligée, concerne l’organisation de l’équipe d’intervention. La présence d’un second opérateur qualifié peut modifier radicalement la stratégie d’EPI. Comme le souligne Fluke, expert en équipement de mesure, dans son interprétation de la norme NFPA 70E :

Dans l’édition 2021 de la norme NFPA 70E, si la personne retirant les capots portait les vêtements et EPI complets contre les arcs, le thermographe peut choisir de ne pas porter ces équipements s’il ne franchit pas la limite d’approche restreinte.

– Fluke Corporation, Guide NFPA 70E pour la thermographie

Cette approche permet au thermographe de travailler avec plus de confort et de précision, non entravé par un EPI lourd, pendant que la sécurité est assurée par l’opérateur « de soutien » et le respect strict des distances de sécurité. C’est un exemple parfait de mesure administrative et d’ingénierie primant sur le simple port de l’EPI.

L’erreur de porter des sous-vêtements synthétiques (nylon) sous la tenue ignifugée

Porter un sous-vêtement en nylon, polyester ou toute autre fibre synthétique sous une tenue anti-arc est l’une des erreurs les plus graves qu’un technicien puisse commettre. C’est un point de défaillance caché qui peut avoir des conséquences dramatiques. L’énergie thermique d’un arc électrique, même si elle est bloquée en grande partie par l’EPI externe, peut suffire à faire fondre les couches internes si elles ne sont pas adaptées. Il suffit d’une exposition de 1,2 cal/cm² pendant 1 seconde pour provoquer une brûlure au second degré.

Les fibres synthétiques comme le nylon ou le polyester ont des points de fusion relativement bas (entre 220°C et 260°C). Sous l’effet de la chaleur intense de l’arc, elles ne brûlent pas, mais fondent et adhèrent à la peau. Le plastique en fusion agit comme une colle brûlante, prolongeant le transfert de chaleur et rendant le traitement médical des lésions extrêmement complexe et douloureux. Dans ce scénario, le sous-vêtement devient une arme, pas une protection.

La règle est donc simple et non négociable : seules les fibres naturelles non traitées (coton, laine) ou, idéalement, des sous-vêtements techniques certifiés anti-arc doivent être portés sous une tenue ignifugée. Tout le reste doit être formellement proscrit. Former les équipes à ce principe de base est aussi important que de leur fournir l’EPI principal.

Comment gérer la buée sur la visière anti-arc qui empêche de voir l’écran de la caméra ?

Un EPI qui rend la tâche impossible à réaliser est un EPI inutile, voire dangereux. La formation de buée sur la visière anti-arc est un problème récurrent et critique pour les thermographes. Elle réduit non seulement la visibilité de l’écran de la caméra, compromettant la qualité de l’inspection, mais elle peut aussi inciter le technicien à des comportements à risque, comme soulever sa visière « juste un instant » pour mieux voir. Ce phénomène est un parfait exemple où le confort opérationnel est directement lié à la sécurité.

Comme l’illustre cette situation, la condensation transforme une fenêtre de protection en un mur opaque. Heureusement, plusieurs solutions, allant des plus simples aux plus technologiques, existent pour contrer ce problème. La stratégie la plus efficace combine souvent plusieurs de ces approches.

Voici les principales solutions pour lutter contre la formation de buée :

• Solutions passives : L’application d’un spray ou d’une lingette anti-buée, certifié compatible avec le polycarbonate de la visière, avant chaque utilisation est une première étape simple et efficace.
• Revêtements d’usine : Lors de l’achat, privilégiez les visières dotées de technologies de revêtement avancées, comme des traitements anti-buée permanents intégrés en usine.
• Solutions actives : Pour les interventions longues ou dans des milieux très humides, l’installation de systèmes de ventilation motorisés sur le casque (PAPR ou ventilateurs dédiés) crée un flux d’air constant qui empêche la condensation de se former.
• Techniques comportementales : Apprendre à respirer calmement par le nez et à diriger l’expiration vers le bas peut réduire significativement la quantité de vapeur d’eau dirigée vers la visière.
• Cagoules techniques : L’utilisation de cagoules ou de balaclavas ignifugées conçues avec des canaux de ventilation spécifiques peut aider à détourner l’air expiré loin de la zone de vision.

Investir dans une solution anti-buée efficace n’est pas une dépense de confort, mais un investissement direct dans la sécurité et la qualité du travail. Un technicien qui voit clairement est un technicien qui travaille en sécurité et de manière plus efficiente.

Comment évaluer l’énergie incidente (cal/cm²) avant de s’approcher de l’armoire ?

Avant même de penser à l’EPI, la première étape fondamentale de toute stratégie de protection est de quantifier le danger. L’énergie incidente, mesurée en calories par centimètre carré (cal/cm²), est la quantité d’énergie thermique à laquelle un technicien serait exposé à une distance de travail donnée en cas d’arc électrique. Déterminer cette valeur est un prérequis absolu pour sélectionner l’Arc Rating approprié de l’EPI.

Plusieurs méthodes, définies par des normes internationales, permettent de réaliser cette évaluation. Le choix de la méthode dépend du niveau de précision requis, des informations disponibles sur l’installation électrique et des ressources internes. Un responsable sécurité doit connaître les avantages et les limites de chaque approche pour prendre une décision éclairée.

Ce tableau résume les principales méthodes reconnues :

Au-delà de ces calculs, un principe physique simple mais fondamental doit guider toute intervention : la loi du carré inverse. L’énergie d’un arc électrique diminue de façon exponentielle avec la distance. Comme le rappellent les experts en sécurité électrique, cette énergie est réduite par un facteur 4 en doublant la distance de travail. Maintenir la plus grande distance possible de la source potentielle de l’arc est la mesure de protection la plus simple et la plus efficace qui soit. C’est une mesure d’ingénierie comportementale qui ne coûte rien et qui sauve des vies.

Hublot infrarouge ou EPI renforcés : quelle stratégie de protection privilégier ?

Mettre un technicien dans une « armure » d’EPI de catégorie 4 n’est pas toujours la meilleure solution, ni la plus sûre. C’est souvent la solution de dernier recours. Une approche stratégique consiste à se demander : « Comment puis-je réaliser l’inspection sans exposer le technicien au risque ? ». C’est ici que les hublots infrarouges (fenêtres IR) entrent en jeu, représentant une mesure de substitution ou d’ingénierie qui modifie radicalement l’équation du risque.

L’installation d’un hublot IR sur le panneau d’une armoire électrique permet de réaliser une inspection thermographique sans jamais avoir à ouvrir la porte. Le technicien reste donc à l’extérieur de la zone de danger, et le risque d’exposition à un arc électrique est, pour cette tâche, totalement éliminé. Le débat n’est donc plus « quel EPI choisir ? » mais « faut-il investir dans un hublot (CAPEX) ou gérer le coût récurrent et le risque résiduel des EPI (OPEX) ? ».

La décision dépend de plusieurs facteurs, notamment la criticité de l’équipement et la fréquence des inspections. Ce tableau peut servir de matrice décisionnelle pour un responsable sécurité :

Choisir d’installer un hublot est un passage d’une culture de protection passive (subir le risque avec un EPI) à une culture de prévention active (éliminer le risque à la source).

Comment réaliser vos inspections thermiques sans mettre en danger vos techniciens ?

Assurer la sécurité des thermographes en milieu HT n’est pas une somme d’actions isolées, mais la mise en œuvre d’une stratégie de risque holistique et cohérente. L’erreur fondamentale est de considérer l’EPI comme la première et unique solution. En réalité, il devrait toujours être le dernier rempart, lorsque toutes les autres mesures de contrôle ont été épuisées ou jugées insuffisantes. La norme ISO 45001 sur la santé et la sécurité au travail fournit un cadre de pensée puissant pour cela : la hiérarchie des mesures de contrôle.

Appliquée à la thermographie en poste HT, cette hiérarchie se décline en une série de questions stratégiques que tout responsable sécurité doit se poser, dans l’ordre :

1. Élimination : Est-il absolument nécessaire de réaliser cette inspection sous tension ? Ne peut-elle pas être programmée lors d’un arrêt de maintenance planifié ?
2. Substitution : Puis-je remplacer la tâche dangereuse (ouvrir une armoire) par une tâche sûre ? C’est ici que l’installation de hublots infrarouges ou de capteurs de surveillance en continu (IoT) prend tout son sens.
3. Contrôles d’ingénierie : Si l’ouverture est inévitable, comment puis-je physiquement séparer le technicien du danger ? Mise en place de barrières, utilisation d’outils à distance, balisage de périmètres de sécurité clairs.
4. Contrôles administratifs : Les procédures sont-elles claires, écrites et comprises ? Le personnel est-il formé et habilité ? Des analyses de risques systématiques sont-elles menées avant chaque intervention ?
5. EPI (dernier recours) : Une fois que toutes les mesures précédentes ont été appliquées, quel est le risque résiduel ? C’est uniquement sur la base de ce risque résiduel que l’EPI adapté, dont la performance a été validée et l’état vérifié, doit être sélectionné et porté.

Adopter cette démarche transforme la gestion de la sécurité. On passe d’une approche réactive et centrée sur l’équipement à une approche proactive et systémique, où l’objectif est de concevoir un environnement de travail intrinsèquement plus sûr. La protection du technicien ne dépend plus seulement de la qualité de son armure, mais de l’intelligence de toute l’organisation qui l’entoure.

Pour mettre en pratique ces conseils, l’étape suivante consiste à réaliser un audit complet de vos procédures et équipements actuels à la lumière de cette hiérarchie des contrôles. Évaluez dès maintenant la solution de protection la plus adaptée à vos risques spécifiques.
