Quelle résolution de capteur choisir pour inspecter des composants électroniques ?

Pour un ingénieur R&D ou un responsable de laboratoire, l’inspection thermique des cartes électroniques est un passage obligé. La question du choix de la caméra thermique devient alors centrale, et le premier réflexe est souvent de se tourner vers la spécification la plus visible : la résolution du capteur. L’idée reçue est simple : plus il y a de pixels, plus l’image sera précise. On compare les fiches techniques, on hésite entre un capteur 320×240 et un modèle 640×480, en pensant que la solution se trouve dans ce seul chiffre. Pourtant, cette approche est la garantie de faire des erreurs coûteuses et de se retrouver avec des images inutilisables, même avec un équipement hors de prix.

La réalité du terrain, surtout en microélectronique, est bien plus complexe. La qualité d’une mesure thermique ne dépend pas uniquement de la définition brute du capteur. D’autres paramètres, souvent négligés, jouent un rôle prépondérant : la distance de travail, la stabilité mécanique du montage, la qualité de l’optique, et même le type de phénomène thermique à observer. Et si la véritable clé n’était pas le nombre de pixels, mais la capacité à obtenir la bonne résolution spatiale *sur la cible* ? C’est ce que les meilleurs experts en bancs de test ont compris : la performance est une question d’adéquation entre l’outil et le besoin, pas une simple course aux spécifications.

Cet article va au-delà des fiches techniques pour vous fournir les critères d’arbitrage d’un véritable expert. Nous allons décortiquer pourquoi une résolution de 160×120 est contre-productive pour des composants CMS, déterminer quand une lentille macro devient indispensable, et comparer les setups pour le laboratoire. Vous apprendrez à éviter les pièges classiques comme l’erreur de distance focale et à garantir des mesures fiables, même sur des pistes de 0.5mm.

Pourquoi une résolution de 160×120 est inutile pour les composants CMS (0402) ?

La tentation d’opter pour une caméra thermique d’entrée de gamme avec une résolution de 160×120 pixels est grande, surtout pour des questions budgétaires. Cependant, pour l’inspection de composants montés en surface (CMS) de petite taille, comme les modèles 0402 (1.0 mm x 0.5 mm), ce choix est non seulement inefficace, mais contre-productif. Le problème fondamental ne réside pas dans la qualité intrinsèque du capteur, mais dans un concept clé : la résolution spatiale effective, ou IFOV (Instantaneous Field of View). Ce paramètre définit la plus petite surface qu’un seul pixel de la caméra peut « voir » à une distance donnée. Avec un capteur 160×120, même à une distance très courte, la surface couverte par un seul pixel est souvent plus grande que le composant 0402 lui-même.

En conséquence, la température mesurée par ce pixel ne sera pas celle du composant, mais une moyenne entre la température du composant et celle de la portion de circuit imprimé environnante. Ce phénomène, appelé « moyennage spatial », lisse les points chauds et rend la détection de défaillances subtiles tout simplement impossible. Pour obtenir une mesure de température quantitativement juste, il est admis qu’il faut au moins une matrice de 3×3 pixels sur la cible. Pour un composant 0402, cela devient mission impossible avec une faible résolution. C’est pourquoi, pour garantir une analyse fiable, les recommandations des spécialistes en thermographie industrielle indiquent qu’une résolution de 640×480 pixels est le minimum nécessaire pour obtenir une qualité d’image suffisante sur des composants électroniques.

Investir dans une résolution plus élevée n’est donc pas un luxe, mais une condition sine qua non pour que l’inspection thermique ait un sens en microélectronique.

Quand faut-il ajouter une lentille macro à votre configuration standard ?

Lorsque la résolution native de votre caméra thermique atteint ses limites pour l’inspection de microcomposants, deux options se présentent : changer de caméra pour un modèle à plus haute résolution, ou optimiser votre configuration existante. C’est ici que la lentille macro (ou objectif de rapprochement) entre en jeu. Cet accessoire optique n’augmente pas le nombre de pixels de votre capteur, mais il modifie radicalement la distance de travail et concentre tous ces pixels sur une zone beaucoup plus petite. En d’autres termes, il améliore drastiquement votre résolution spatiale effective.

L’ajout d’une lentille macro est indispensable dans les scénarios suivants :

• Inspection de composants inférieurs à 1mm : Pour analyser des composants de type 0402, 0201 ou des pistes de circuit imprimé très fines, la lentille macro permet de placer suffisamment de pixels sur la cible pour une mesure précise.
• Analyse de puces (die-level) : Lors de l’analyse de la puce de silicium elle-même, la lentille macro est le seul moyen d’obtenir une cartographie thermique détaillée des circuits internes.
• Budget limité : Plutôt que d’investir dans une nouvelle caméra à 15 000€, l’ajout d’une lentille macro à quelques milliers d’euros sur une caméra de résolution moyenne (320×240) peut offrir des performances suffisantes pour de nombreuses applications de laboratoire.

Cet accessoire transforme une caméra généraliste en un véritable microscope thermique, vous permettant de voir des détails thermiques qui seraient autrement invisibles.

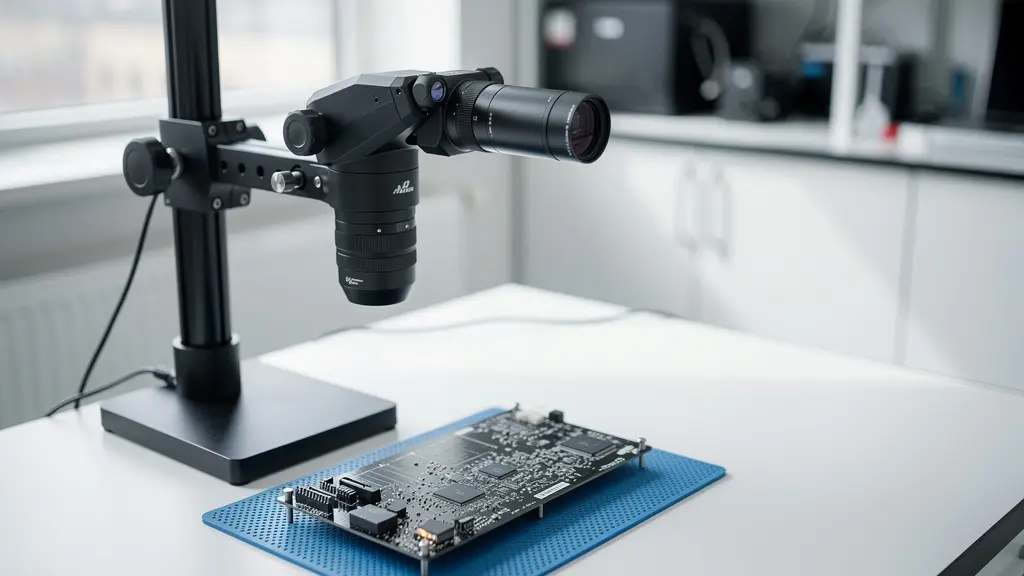

Comme on le voit sur cette configuration de laboratoire, la lentille macro se monte directement sur l’objectif standard, réduisant la distance minimale de mise au point et permettant une inspection de très près. C’est une solution élégante pour repousser les limites de votre équipement existant et réaliser des analyses de haute précision sans changer l’intégralité de votre banc de test.

En somme, considérez la lentille macro non pas comme une option, mais comme un composant essentiel de votre boîte à outils dès que la taille de vos cibles passe sous la barre du millimètre.

Caméra portable ou caméra de paillasse connectée PC : quel setup pour le labo ?

Le choix entre une caméra thermique portable, souvent en forme de pistolet, et un modèle de paillasse conçu pour être connecté à un PC est un arbitrage fondamental pour tout laboratoire d’électronique. Il ne s’agit pas seulement d’une différence de forme, mais de deux philosophies d’utilisation qui répondent à des besoins distincts. La caméra portable offre une flexibilité et une mobilité inégalées, parfaite pour un diagnostic rapide sur une ligne de production ou pour inspecter des équipements volumineux. Cependant, en laboratoire R&D, où la précision et la répétabilité sont reines, ses limitations deviennent rapidement apparentes.

Une caméra de paillasse, montée sur un statif et pilotée par un logiciel PC, offre des avantages décisifs pour l’analyse fine. L’intégration logicielle permet une analyse en temps réel, l’enregistrement de séquences radiométriques complètes, le traçage de courbes de température dans le temps pour plusieurs points d’intérêt, et surtout, l’automatisation des tests via des scripts. Cette approche garantit une stabilité mécanique parfaite, éliminant les micro-mouvements de l’opérateur qui peuvent fausser les mesures sur de petits composants. Comme le souligne Micro-Epsilon dans sa documentation technique, c’est cette approche qui est privilégiée pour les applications exigeantes.

La caméra infrarouge VGA à haute résolution compacte et intégrable est appropriée dans le domaine du contrôle de qualité, de la surveillance de processus et de l’analyse des microcomposants électroniques de presque tous les secteurs industriels.

– Micro-Epsilon, Documentation technique thermoIMAGER TIM 640

Pour clarifier ce choix, voici un tableau comparatif basé sur les critères les plus importants pour un usage en laboratoire, issu d’une analyse des différentes technologies de caméras thermiques.

En conclusion, si la caméra portable est un excellent outil de premier diagnostic, seul le setup de paillasse connecté à un PC offre la rigueur et la profondeur d’analyse requises pour la validation et la caractérisation de composants en R&D.

L’erreur de la distance focale minimale qui rend vos images floues de près

C’est une erreur classique et frustrante : vous investissez dans une caméra thermique de haute résolution, vous vous approchez au plus près d’une carte électronique pour inspecter un composant minuscule, et l’image obtenue est désespérément floue. La cause n’est pas un défaut de la caméra, mais la méconnaissance d’un paramètre optique fondamental : la distance minimale de mise au point (ou MOD – Minimum Object Distance). Chaque objectif de caméra thermique, qu’il soit standard ou téléobjectif, possède une distance en dessous de laquelle il est physiquement incapable de faire une mise au point nette. Tenter de travailler en deçà de cette limite conduit inévitablement à des images thermiques floues, où l’énergie d’un point chaud se disperse sur plusieurs pixels, rendant toute mesure de température précise caduque.

Cette erreur est d’autant plus fréquente en électronique que l’intuition nous pousse à nous rapprocher pour « mieux voir ». Or, avec une optique standard, cette distance minimale peut être de 15, 20, voire 30 centimètres. À cette distance, un composant de 2mm n’occupe qu’une fraction infime du champ de vision, annulant tout le bénéfice de la haute résolution. Ignorer la MOD est donc le moyen le plus sûr de gaspiller le potentiel de son équipement. La solution passe par une discipline rigoureuse lors de la mise en place du banc de mesure et, si nécessaire, par l’utilisation de l’optique appropriée (comme une lentille macro) conçue spécifiquement pour le travail à très courte distance.

Pour éviter ce piège et garantir des images nettes et des mesures fiables à chaque fois, il est impératif de suivre une procédure structurée.

En respectant scrupuleusement la distance focale minimale, vous transformez une source de frustration majeure en une étape contrôlée de votre protocole de mesure, garantissant ainsi la qualité de vos données.

Comment stabiliser la caméra pour des mesures précises sur des pistes de 0.5mm ?

Acquérir une caméra à haute résolution et une lentille macro est une étape nécessaire, mais elle ne garantit pas à elle seule la capacité de mesurer précisément la température d’une piste de 0.5mm. À cette échelle, le moindre mouvement ou vibration, même imperceptible à l’œil nu, devient une source d’erreur majeure. Le tremblement de l’opérateur, les vibrations du bâtiment ou même le flux d’air de la ventilation peuvent faire « bouger » l’image thermique de plusieurs pixels. Sur une cible aussi petite, ce mouvement entraîne un flou qui moyenne la température et masque les points chauds critiques. La stabilisation mécanique n’est donc pas une option, mais une composante essentielle du système de mesure.

Pour les applications de précision, l’utilisation d’un statif de laboratoire robuste ou d’un bras articulé lourd est impérative. Ces systèmes, fixés solidement à la paillasse, maintiennent la caméra dans une position parfaitement immobile par rapport à la carte sous test. Mais la stabilisation va au-delà de l’aspect purement mécanique. Il faut également considérer la stabilisation thermique de la caméra elle-même.

Comme le montre cette image, la précision du positionnement est cruciale. Cependant, une autre forme de stabilisation est nécessaire. La plupart des capteurs thermiques non-refroidis nécessitent un temps de préchauffe pour que leurs mesures deviennent stables et répétables.

En définitive, stabiliser la caméra, c’est s’assurer que la haute résolution que vous avez payée est réellement exploitée pour fournir des données précises, et non pour enregistrer du flou de bougé à l’échelle micrométrique.

Résolution 320×240 vs 640×480 : quel impact réel sur la précision de mesure à 5 mètres ?

Si l’inspection de composants électroniques se fait généralement à courte distance, certaines applications en laboratoire, comme le test de systèmes complets ou l’analyse thermique de bancs de puissance, peuvent nécessiter des mesures à plusieurs mètres. C’est dans ce contexte que la différence entre un capteur 320×240 (76 800 pixels) et un capteur 640×480 (307 200 pixels) devient spectaculaire et non négociable. L’impact ne se mesure pas en qualité d’image perçue, mais en capacité de mesure physique.

Le paramètre clé, l’IFOV (résolution spatiale), se dégrade linéairement avec la distance. À 5 mètres, la surface couverte par un seul pixel d’un capteur 320×240 peut être de plusieurs centimètres carrés. Une surchauffe localisée sur un connecteur de quelques millimètres sera alors complètement « noyée » dans la mesure de ce grand pixel. La caméra verra une température moyenne et ne déclenchera aucune alarme, alors qu’un défaut critique est présent. En passant à une résolution de 640×480, vous ne faites pas que doubler le nombre de pixels en largeur et en hauteur : vous multipliez par quatre le nombre total de points de mesure. Comme le confirment les analyses comparatives des capteurs thermiques actuels, un capteur 640×480 offre 4 fois plus de pixels qu’un 320×240, ce qui permet de diviser par deux la distance nécessaire pour obtenir la même qualité de mesure.

Concrètement, à 5 mètres de distance, une caméra 640×480 aura la même capacité à détecter un petit défaut qu’une caméra 320×240 placée à 2,5 mètres. Lorsque vous ne pouvez pas vous rapprocher de la cible (pour des raisons de sécurité, d’encombrement ou de protocole de test), la haute résolution est le seul moyen de conserver une précision de mesure acceptable. Oublier ce principe, c’est prendre le risque de passer à côté de 100% des petits défauts thermiques à distance, rendant l’investissement dans la caméra thermique totalement vain pour cette application.

L’arbitrage est donc simple : pour une inspection de proximité, un capteur 320×240 avec la bonne optique peut suffire. Pour toute inspection nécessitant un recul de plusieurs mètres, le passage à un capteur 640×480 n’est pas une amélioration, c’est une nécessité absolue.

Capteur refroidi (Cooled) ou non-refroidi : quel temps d’intégration pour figer le mouvement ?

Lorsque l’on pénètre dans le domaine de la haute performance en thermographie, la discussion dépasse la simple résolution pour aborder la technologie même du détecteur : capteur non-refroidi (microbolomètre) ou capteur refroidi. Pour 95% des applications en électronique (maintenance, contrôle qualité statique), un capteur non-refroidi est amplement suffisant. Mais dès que l’on cherche à analyser des phénomènes thermiques rapides et de faible amplitude, la différence de technologie devient cruciale. C’est le cas lors de la mise sous tension d’une puce (inrush current), de la commutation d’un transistor de puissance ou de l’analyse de signaux pulsés.

La distinction majeure entre les deux technologies réside dans leur temps d’intégration, l’équivalent thermique du temps de pose en photographie. Un capteur non-refroidi a un temps d’intégration relativement long (typiquement 8 à 16 millisecondes). Il est donc « lent » et ne peut pas capturer des événements qui se produisent plus rapidement. Un capteur refroidi, quant à lui, utilise une cryogénie pour abaisser la température du détecteur à des niveaux très bas (autour de -200°C). Cela réduit drastiquement le bruit de fond et permet des temps d’intégration extrêmement courts, souvent inférieurs à la milliseconde. Il peut ainsi « figer » un événement thermique très bref, là où un microbolomètre ne verrait qu’une température moyenne lissée dans le temps. Ce choix technologique a un impact direct sur le coût, la complexité et les applications possibles.

Le tableau suivant, basé sur une synthèse des différentes technologies de détecteurs thermiques, résume les principaux points de différenciation pour une application en électronique.

En résumé, le choix ne se fait pas sur un critère de supériorité absolue, mais sur l’adéquation avec la dynamique du phénomène à mesurer. Pour caractériser des transitoires rapides, le capteur refroidi est le seul outil viable, malgré son coût et sa complexité.

Identifier les composants défaillants sur une carte électronique (PCB) en 3 secondes ?

Le titre peut sembler provocateur, mais il reflète une réalité accessible grâce aux techniques de thermographie avancées. Au-delà de l’imagerie infrarouge passive classique, qui consiste à observer la chaleur émise par un circuit en fonctionnement, des méthodes actives permettent d’accélérer drastiquement la localisation de défauts. La plus connue est la thermographie Lock-in (ou thermographie active). Le principe est ingénieux : au lieu de simplement regarder la carte, on l’excite électriquement avec un signal périodique (une sorte d’impulsion « on/off » à une fréquence précise) et on observe la réponse thermique avec la caméra, synchronisée sur cette même fréquence.

Cette technique agit comme un filtre extrêmement puissant. Elle ne va mettre en évidence que les zones qui chauffent et refroidissent au rythme exact de l’excitation. Tous les autres signaux thermiques (chaleur ambiante, dissipation normale des autres composants) sont éliminés par le traitement mathématique. Le résultat est une image d’une clarté spectaculaire, où le défaut (un court-circuit, une piste fissurée, une fuite de courant) apparaît comme l’unique point chaud sur un fond parfaitement noir. Cette méthode permet de détecter des dissipations de puissance de l’ordre du microwatt, totalement invisibles en thermographie passive, et ce, en quelques secondes d’acquisition. La thermographie permet ainsi de détecter instantanément les composants anormalement chauds dans les systèmes complexes.

Pour un laboratoire de R&D ou de réparation, investir dans un système de thermographie Lock-in transforme la recherche de panne. Ce n’est plus une investigation de plusieurs heures, mais un diagnostic quasi instantané, offrant un retour sur investissement considérable en termes de temps et d’efficacité.
