La thermographie infrarouge s’est imposée comme une technique d’inspection incontournable dans de nombreux secteurs professionnels. En révélant les variations thermiques invisibles à l’œil nu, cette technologie permet de détecter des anomalies avant qu’elles ne deviennent critiques, d’optimiser les performances énergétiques et de prévenir des défaillances coûteuses. Des bâtiments aux installations industrielles, en passant par les réseaux électriques et de transport, chaque domaine d’application bénéficie d’approches spécifiques adaptées à ses enjeux propres.

Comprendre les cas d’usage de la thermographie dans chaque secteur permet non seulement de mieux appréhender cette technique, mais aussi d’identifier les opportunités d’amélioration dans votre propre contexte professionnel. Cet article explore les principales applications sectorielles de la thermographie, les problématiques qu’elle résout et les bénéfices concrets qu’elle apporte aux professionnels du bâtiment, de l’industrie et de la maintenance.

Le bâtiment et la construction : détecter les pathologies invisibles

Le secteur du bâtiment représente l’un des domaines où la thermographie démontre sa plus grande polyvalence. Face aux enjeux croissants de performance énergétique et de qualité constructive, cette technique offre un diagnostic non invasif capable de révéler des défauts que les méthodes traditionnelles peineraient à identifier.

Performance énergétique et rénovation

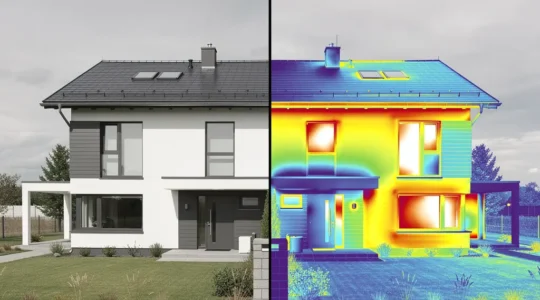

L’analyse thermographique des bâtiments constitue un outil fondamental pour évaluer leur efficacité énergétique. En visualisant les déperditions thermiques à travers l’enveloppe du bâti, les professionnels peuvent localiser précisément les zones de ponts thermiques, les défauts d’isolation ou les infiltrations d’air parasites. Cette cartographie thermique permet de prioriser les travaux de rénovation selon leur impact réel sur la consommation énergétique.

Dans le cadre d’une rénovation globale ou d’un diagnostic de performance énergétique, la caméra thermique révèle également les conséquences d’une isolation mal posée : tassement de l’isolant, discontinuités dans la couche isolante ou zones non traitées lors de travaux antérieurs. Ces informations permettent d’établir un plan de rénovation ciblé et d’en mesurer l’efficacité après intervention.

Étanchéité, isolation et détection d’humidité

Les problèmes d’humidité figurent parmi les pathologies les plus destructrices pour le bâti. La thermographie excelle dans la détection précoce de ces désordres en révélant les zones de condensation, les infiltrations d’eau et les remontées capillaires. L’évaporation de l’eau créant un refroidissement local, ces zones apparaissent distinctement sur les thermogrammes.

L’inspection des toitures terrasses et de leur étanchéité bénéficie particulièrement de cette approche. En identifiant les zones où l’eau s’est infiltrée sous le revêtement d’étanchéité, la thermographie permet de limiter les dépose inutiles et de concentrer les interventions sur les zones réellement affectées. Les tests d’étanchéité à l’air, souvent réalisés en combinaison avec la thermographie, permettent de quantifier et localiser les fuites d’air qui compromettent l’isolation.

Contrôle qualité en construction

L’utilisation de la thermographie en phase de construction ou de réception constitue une garantie de qualité de plus en plus recherchée. Elle permet de vérifier la conformité de la mise en œuvre avant que le bâtiment ne soit livré, évitant ainsi des désordres futurs et les litiges associés.

Les applications du contrôle qualité incluent notamment :

• La vérification de la continuité de l’isolation thermique
• Le contrôle de l’étanchéité à l’air de l’enveloppe
• La détection de défauts de pose des menuiseries
• L’identification de vides ou de décollements dans les revêtements

Installations électriques : prévenir les risques et optimiser la sécurité

Les installations électriques génèrent naturellement de la chaleur lors de leur fonctionnement normal. Toutefois, une élévation anormale de température signale généralement un défaut qui, s’il n’est pas traité, peut conduire à une panne ou, dans le pire des cas, à un départ de feu. La thermographie s’impose ici comme une technique de diagnostic prédictif inestimable.

Diagnostic des pathologies électriques

Les anomalies électriques détectables par thermographie sont nombreuses et variées. Les connexions desserrées constituent l’une des causes les plus fréquentes d’échauffement anormal : la résistance accrue au passage du courant génère un effet Joule localisé qui se traduit par un point chaud visible à la caméra thermique.

D’autres pathologies courantes incluent :

• Le déséquilibre de charge entre phases d’un réseau triphasé
• La surcharge d’un circuit par rapport à sa capacité nominale
• La dégradation des isolants ou des composants
• Les défauts de ventilation dans les armoires électriques
• L’usure prématurée des contacteurs et disjoncteurs

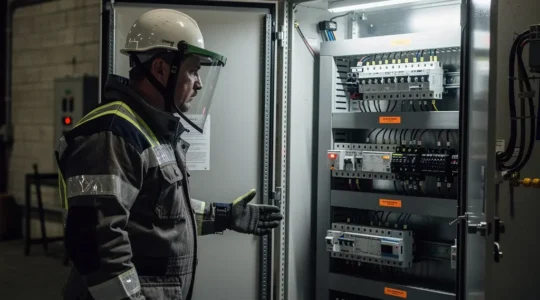

L’inspection régulière des tableaux électriques, des transformateurs et des cheminements de câbles permet d’établir un programme de maintenance préventive efficace, réduisant considérablement les risques d’arrêt non planifié.

Sécurité incendie et continuité de service

Au-delà de l’optimisation de la maintenance, la thermographie joue un rôle crucial dans la prévention des incendies d’origine électrique. En identifiant les points chauds avant qu’ils n’atteignent une température critique, elle permet d’intervenir à temps et de préserver la continuité de service des installations.

Cette approche s’avère particulièrement pertinente dans les environnements où l’arrêt de production engendre des coûts élevés : centres de données, hôpitaux, industries de process continu ou établissements recevant du public. La planification des interventions correctives peut alors s’effectuer durant les périodes de maintenance programmée, évitant les interruptions d’urgence.

Maintenance industrielle : anticiper les défaillances mécaniques

Dans l’univers industriel, la défaillance inattendue d’un équipement peut avoir des conséquences financières considérables. La thermographie s’inscrit dans une stratégie de maintenance conditionnelle qui optimise la disponibilité des machines tout en réduisant les coûts d’intervention.

Surveillance des équipements rotatifs

Les machines tournantes – moteurs, pompes, ventilateurs, compresseurs – sont omniprésentes dans l’industrie. Leur surveillance thermographique permet de détecter précocement plusieurs types d’anomalies. Les paliers et roulements, éléments critiques de ces équipements, révèlent leur état par leur signature thermique : un échauffement anormal indique généralement une friction excessive due à un défaut de lubrification, un désalignement ou une usure avancée.

Cette détection précoce autorise un remplacement planifié du composant défaillant plutôt qu’une intervention d’urgence suite à une casse, avec tous les dommages collatéraux que celle-ci pourrait engendrer. Pensez à la thermographie comme à un stéthoscope qui, au lieu d’écouter, observe la « fièvre » de vos machines.

Les courroies de transmission, les accouplements et les réducteurs bénéficient également de ce type de surveillance. Une courroie qui patine, un accouplement désaligné ou un réducteur manquant de lubrifiant se traduiront par des échauffements caractéristiques bien avant la défaillance complète.

Optimisation de la disponibilité industrielle

Au-delà de la détection de défauts, la thermographie contribue à l’optimisation globale de la disponibilité des outils de production. En intégrant les inspections thermographiques dans un programme de maintenance prédictive structuré, les industriels peuvent :

1. Établir des références thermiques pour chaque équipement critique en fonctionnement normal
2. Définir des seuils d’alerte adaptés à chaque type de machine
3. Prioriser les interventions selon la criticité et la dégradation observée
4. Planifier les arrêts de maintenance en fonction des besoins réels
5. Optimiser les stocks de pièces de rechange en anticipant les besoins

Dans les industries de process où la sécurité est primordiale, la thermographie permet également de surveiller les réacteurs, les échangeurs thermiques ou les circuits de fluides chauds, garantissant le maintien des conditions opératoires dans les plages de sécurité.

Réseaux et infrastructures : garantir l’efficacité des flux

Les réseaux de distribution – qu’ils transportent de l’énergie thermique, de l’électricité ou d’autres fluides – représentent des investissements considérables dont l’efficacité conditionne la performance globale d’un site ou d’une installation. La thermographie offre une vision claire de leur état et de leur fonctionnement.

L’inspection des réseaux de chaleur enterrés ou apparents permet d’identifier les pertes thermiques excessives dues à une isolation dégradée ou manquante. Dans un contexte où l’efficacité énergétique devient un enjeu économique majeur, localiser précisément ces pertes permet de concentrer les efforts de rénovation là où ils auront le plus d’impact. Une étude peut révéler que 20% du réseau est responsable de 80% des pertes, permettant ainsi une intervention ciblée et rentable.

Les réseaux de transport électrique aérien bénéficient également d’inspections thermographiques régulières. Les connexions sur les lignes, les transformateurs de distribution et les isolateurs peuvent développer des défauts détectables thermiquement bien avant la défaillance. Certains opérateurs utilisent désormais des drones équipés de caméras thermiques pour inspecter rapidement de grandes longueurs de réseau, réduisant les coûts et les risques liés aux inspections manuelles.

Dans les installations industrielles, la surveillance des réseaux de fluides process permet de détecter les obstructions partielles (colmatage de filtres, dépôts dans les canalisations) ou les problèmes de niveaux dans les réservoirs et cuves. Les variations de température révèlent les zones où l’écoulement est perturbé ou où la sédimentation s’est produite, permettant une intervention avant que le système ne soit complètement obstrué.

L’inspection régulière de ces infrastructures s’inscrit dans une logique d’optimisation continue : en détectant tôt les dégradations, vous transformez une maintenance subie et coûteuse en une gestion proactive de vos actifs, prolongeant leur durée de vie et améliorant leur rendement.

La thermographie infrarouge transcende ainsi les frontières entre secteurs pour s’adapter aux besoins spécifiques de chaque domaine d’application. Que vous interveniez dans le bâtiment, l’industrie ou la gestion d’infrastructures, cette technique vous offre un regard nouveau sur vos installations, révélant l’invisible et transformant l’incertitude en connaissance actionnable. L’essentiel réside dans la compréhension des signatures thermiques propres à votre secteur et dans l’intégration de cette approche dans une démarche globale de qualité et de performance.
