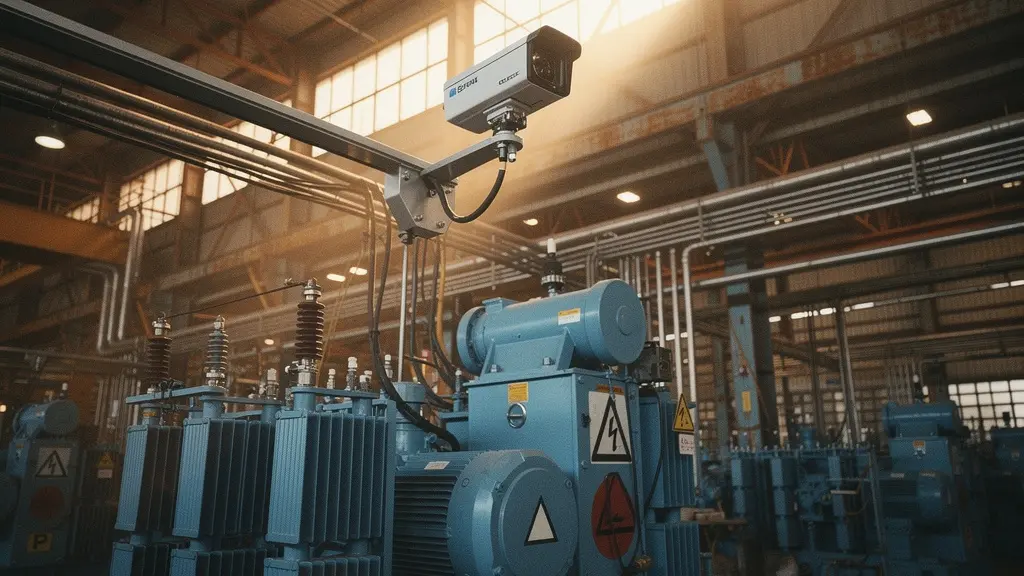

Surveillance 24/7 : quand installer des caméras fixes sur vos actifs critiques ?

En tant que directeur d’usine, vous pilotez des actifs dont la valeur se chiffre en millions. Pourtant, une menace invisible et silencieuse pèse en permanence sur votre productivité : la surchauffe. Un composant électrique qui chauffe anormalement, un moteur qui fatigue, un roulement qui s’use… ces événements sont souvent les prémices d’une panne coûteuse et d’un arrêt de production non planifié. La réponse habituelle consiste à multiplier les rondes d’inspection avec des caméras portables. C’est une démarche nécessaire, mais fondamentalement limitée. Elle offre une photographie à l’instant T, mais reste aveugle aux anomalies fugaces qui surviennent entre deux inspections.

La transformation vers l’Industrie 4.0 nous invite à changer de paradigme. Et si la clé n’était pas de multiplier les « photos », mais d’installer un film en continu ? La question n’est plus seulement de savoir *si* un actif va tomber en panne, mais de comprendre *comment* il se comporte thermiquement à chaque seconde de son cycle de fonctionnement. Le déploiement de caméras thermiques fixes n’est pas qu’une évolution technologique ; c’est une décision stratégique qui vise à acquérir une visibilité opérationnelle totale. Il s’agit de passer d’une maintenance réactive ou préventive calendarisée à une maintenance conditionnelle, voire prédictive, basée sur la donnée réelle et continue.

Cet article a été conçu pour vous, décideur industriel. Nous n’allons pas seulement comparer des technologies, mais nous allons construire un argumentaire ROIste. Nous verrons comment justifier l’investissement, comment intégrer ces nouveaux flux de données dans votre écosystème existant et comment surmonter les obstacles techniques, de la bande passante réseau à la protection des capteurs en milieu hostile. L’objectif : faire de la surveillance thermique 24/7 non pas un centre de coût, mais un véritable levier de performance et de rentabilité.

Pour vous guider dans cette réflexion stratégique, cet article est structuré pour répondre aux questions clés que se pose un directeur d’usine. Chaque section aborde un enjeu précis, du calcul de la rentabilité à la gestion des contraintes techniques sur le terrain.

Comment rentabiliser votre programme de maintenance prédictive en moins de 18 mois ?

L’équation de la maintenance prédictive n’est pas une question de technologie, mais de rentabilité. L’objectif n’est pas d’acheter des caméras, mais d’investir dans une réduction mesurable des coûts et des risques. La première étape consiste à quantifier le coût de l’inaction : combien vous coûtent annuellement les arrêts non planifiés, les réparations d’urgence et la maintenance préventive superflue sur vos actifs les plus stratégiques ? En mettant ce chiffre en face de l’investissement, le ROI devient une évidence. Des études montrent qu’un programme de maintenance prédictive bien mené peut générer une réduction de 10 à 40% des coûts de maintenance.

Pour accélérer ce retour sur investissement, la stratégie de déploiement est primordiale. Il faut résister à la tentation de tout équiper d’un coup. La démarche la plus efficace est de se concentrer sur un périmètre restreint mais critique. Identifiez les 10, 20 ou 50 équipements dont la défaillance a l’impact financier le plus dévastateur. C’est sur ce segment que chaque alerte précoce générera une économie maximale. Le déploiement progressif permet non seulement de maîtriser les coûts initiaux d’infrastructure, mais aussi d’affiner les modèles de détection sur un ensemble de données cohérent.

La clé est donc de penser en termes de valeur et non de volume. Un capteur bien placé sur un moteur critique a plus de valeur que dix capteurs sur des équipements secondaires. La rentabilité en moins de 18 mois est un objectif réaliste, à condition que le projet soit piloté par la finance et les opérations, et non uniquement par la technique.

Caméra portable ou capteur fixe : quel choix pour surveiller un moteur critique 24h/24 ?

Le choix entre une caméra thermique portable et un capteur fixe n’est pas une simple question de budget, mais de stratégie de surveillance. La caméra portable est l’outil du thermographe, parfaite pour des inspections planifiées, des diagnostics ponctuels et des rondes de maintenance préventive. Elle fournit une image riche et détaillée à un instant T. Cependant, pour un actif critique comme un moteur principal ou un transformateur haute tension, son utilité s’arrête là où la surveillance continue commence. Une inspection, même quotidienne, est un événement discret qui laisse 99% du temps de fonctionnement de l’actif sans la moindre visibilité thermique.

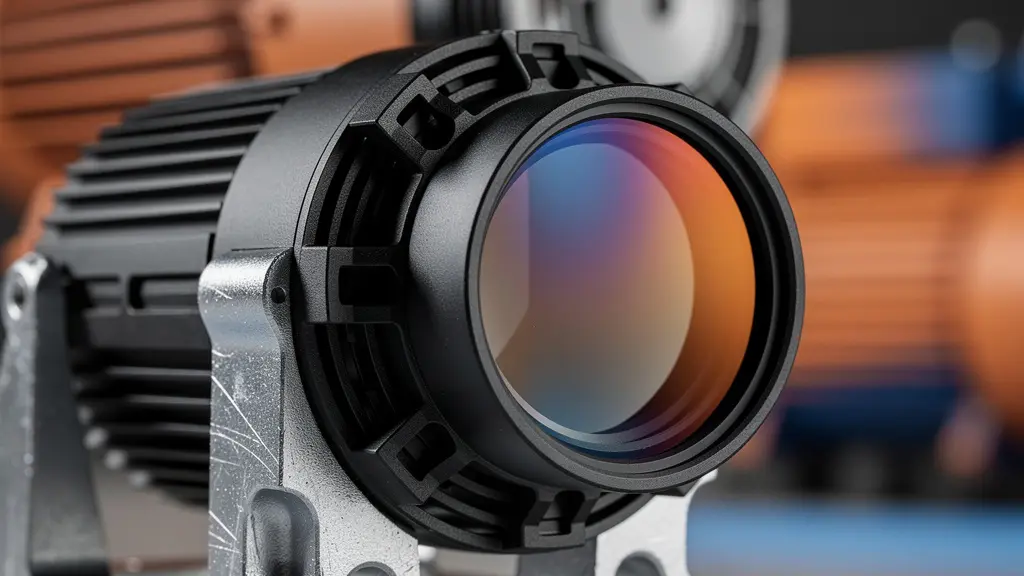

La caméra fixe, elle, est l’œil de l’Industrie 4.0. Conçue pour une surveillance 24/7, sa mission n’est pas seulement de prendre une « photo », mais d’enregistrer le « film » thermique complet de l’actif. Elle ne se contente pas de détecter un seuil de température critique ; elle apprend, seconde après seconde, le comportement normal de l’équipement. C’est cette compréhension profonde qui permet de déceler les dérives infimes et progressives, bien avant qu’elles ne deviennent des problèmes. L’investissement initial peut être supérieur, mais le coût opérationnel est quasi nul, car le processus est entièrement automatisé, libérant un temps homme précieux.

La valeur d’un système fixe réside dans sa capacité à construire un historique de données. Cette base de données devient un actif stratégique pour votre programme de maintenance prédictive, permettant d’identifier des tendances, de corréler la température avec d’autres paramètres de production (charge, vitesse) et de créer des modèles de défaillance de plus en plus précis. Pour les zones difficiles d’accès ou dangereuses, le choix ne se pose même pas : le capteur fixe est la seule option viable pour garantir à la fois la sécurité du personnel et la continuité de la surveillance.

La surveillance 24/7 ne sert pas qu’à détecter un seuil, mais à apprendre la ‘signature thermique’ normale d’un actif au cours de son cycle.

– France Infra Rouge, Guide industriel de la thermographie

En synthèse, la caméra portable est un outil de diagnostic, tandis que la caméra fixe est un instrument de pilotage stratégique. Pour un actif critique dont l’arrêt a des conséquences financières lourdes, la question n’est pas de choisir l’un ou l’autre, mais de comprendre que la surveillance 24/7 est la seule réponse adéquate au besoin de visibilité opérationnelle continue.

GMAO connectée ou relevés manuels : quel outil pour débuter la maintenance conditionnelle ?

Lancer un programme de maintenance conditionnelle peut sembler intimidant, surtout face à la complexité apparente des solutions GMAO (Gestion de la Maintenance Assistée par Ordinateur) connectées et des plateformes IoT. En France, une étude de 2021 révélait que 29% des entreprises françaises hésitent encore à adopter la maintenance prédictive, souvent à cause de contraintes budgétaires et d’un manque perçu de compétences internes. Pourtant, la clé du succès réside dans une approche progressive et pragmatique, qui ne nécessite pas d’emblée un investissement massif dans des logiciels complexes.

L’erreur serait de vouloir connecter sa GMAO avant même de savoir quelles données collecter. La première phase, la plus cruciale, peut et doit commencer par des relevés manuels structurés. Équiper les équipes de maintenance de tablettes avec des formulaires simples pour collecter des données thermiques lors de leurs rondes est une première étape extrêmement riche d’enseignements. Cela permet d’identifier les points de mesure réellement pertinents, de comprendre les variations de température en fonction des cycles de production et d’établir une première base de données historique, même modeste.

Ce n’est qu’après cette phase d’apprentissage, une fois que les métriques critiques (température, mais aussi vibrations, consommation électrique, etc.) sont clairement identifiées et les procédures de collecte validées, que l’intégration technologique prend tout son sens. La connexion à la GMAO n’est pas le point de départ, mais l’aboutissement d’un processus. Elle vient automatiser et fiabiliser une collecte de données dont la pertinence a déjà été démontrée sur le terrain. Commencer par l’outil (la GMAO) avant de maîtriser le processus (la collecte et l’analyse de données) est la recette d’un projet coûteux et inefficace. La démarche inverse – du manuel structuré vers l’automatisation progressive – garantit un investissement maîtrisé et un projet aligné sur les réalités opérationnelles.

Pourquoi une inspection mensuelle rate-t-elle 90% des pics de surchauffe transitoires ?

Le principe d’une ronde d’inspection thermographique, qu’elle soit mensuelle, hebdomadaire ou même quotidienne, repose sur un postulat fragile : celui que l’anomalie sera présente au moment exact du passage du technicien. Or, de nombreux modes de défaillance ne se manifestent pas par une surchauffe lente et constante, mais par des pics de chaleur brefs et intenses, appelés anomalies transitoires. Un démarrage de moteur, un pic de charge sur une ligne de production, un contacteur qui « charbonne » par intermittence… ces événements ne durent parfois que quelques minutes, voire quelques secondes.

Une inspection ponctuelle est comme un filet de pêche avec de très grandes mailles : elle ne capture que les plus gros poissons, ceux qui sont déjà bien installés. Les anomalies transitoires, ces « petits poissons » agiles, passent systématiquement au travers. Si une inspection dure 15 minutes par mois sur un équipement fonctionnant 24/7, elle ne couvre que 0,03% de son temps de fonctionnement. Il est donc statistiquement quasi certain de rater la majorité des événements thermiques précurseurs d’une panne. La surveillance continue inverse cette logique : le filet est permanent et ses mailles sont infiniment fines. Chaque seconde est une mesure, chaque variation est enregistrée.

L’enjeu n’est donc pas d’augmenter la fréquence des inspections, ce qui serait économiquement et humainement irréaliste. L’enjeu est de changer de méthode de surveillance pour les actifs dont la continuité de service est non-négociable. Pour ces derniers, seule une surveillance 24/7 peut offrir le niveau de visibilité et de réactivité nécessaire pour passer d’une posture de « réparation » à une posture de « pilotage » de la fiabilité.

Comment intégrer les données thermiques dans votre SCADA ou automate existant ?

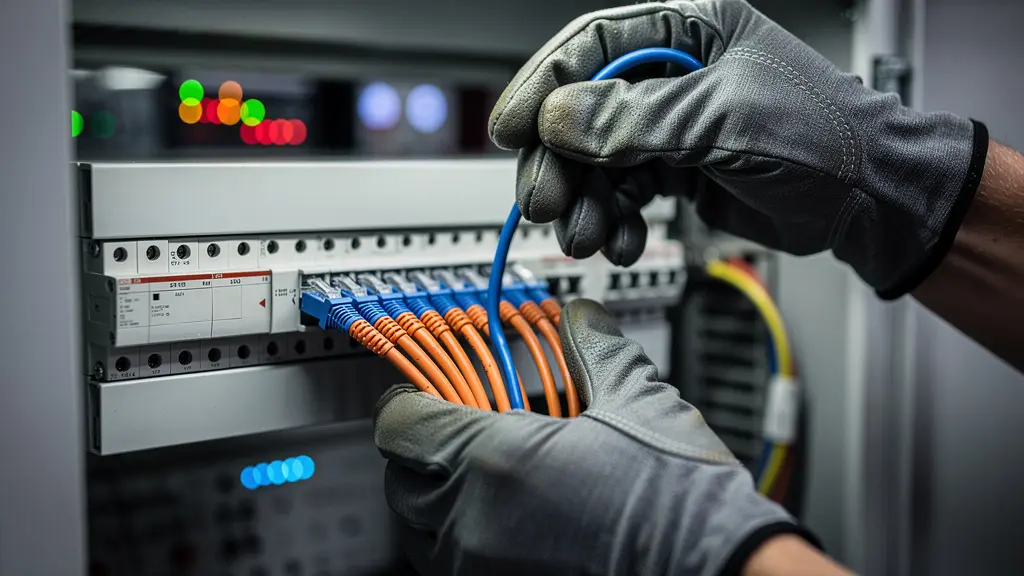

Une caméra thermique fixe ne doit pas être une île de données isolée. Sa pleine valeur se révèle lorsqu’elle devient une source d’information pour votre système nerveux industriel : l’automate programmable (PLC) ou le système de supervision SCADA (Supervisory Control and Data Acquisition). L’intégration transforme un simple capteur de température en un véritable outil de pilotage. La bonne nouvelle est que cette intégration peut être progressive, alignée sur vos capacités techniques et vos besoins opérationnels.

Il existe trois niveaux principaux d’intégration, du plus simple au plus riche :

1. Niveau 1 – L’alarme binaire (Contact sec) : C’est le mode le plus simple et universel. La caméra est configurée pour fermer un contacteur relais lorsqu’une température seuil est dépassée dans une zone d’intérêt. Ce contact sec est ensuite lu par une entrée digitale de votre automate, déclenchant une alarme simple (voyant, sirène) ou un arrêt d’urgence. C’est une solution robuste et facile à mettre en œuvre pour une protection basique.
2. Niveau 2 – La donnée analogique (Sortie 4-20mA) : Ce niveau fournit plus de contexte. La caméra ne se contente plus de dire « chaud » ou « froid », mais transmet en temps réel la valeur de température (minimale, maximale ou moyenne) d’une zone via un signal analogique 4-20mA. Votre automate peut alors enregistrer cette valeur, la tracer sur une courbe de tendance dans le SCADA et déclencher des alertes à plusieurs niveaux (pré-alarme, alarme haute).
3. Niveau 3 – Les données enrichies (Protocoles industriels) : C’est le summum de l’intégration pour l’Industrie 4.0. Via des protocoles standards comme Modbus TCP ou OPC-UA, la caméra transmet une multitude de données : valeurs de température de multiples zones, métadonnées de diagnostic, et même le flux vidéo thermique lui-même. Cela permet une analyse fine directement dans le SCADA, la corrélation avec d’autres capteurs et l’archivage complet pour des analyses post-mortem.

Le choix du niveau d’intégration dépend de la criticité de l’actif et de la maturité de votre système d’information. Commencer par une alarme simple sur un équipement secondaire est un excellent moyen de se familiariser avec la technologie. Pour un four ou un transformateur principal, viser une intégration complète via OPC-UA offrira une richesse d’analyse incomparable, transformant la donnée thermique en un indicateur de performance clé (KPI) de votre production.

Capteur ponctuel (pyromètre) ou caméra matricielle : quel choix pour surveiller une zone large ?

Lorsqu’il s’agit de surveiller une surface, le choix de la technologie de capteur est déterminant. On oppose souvent le pyromètre infrarouge à la caméra thermique matricielle, mais ils ne répondent pas du tout au même besoin. Le pyromètre est un capteur ponctuel : il mesure la température d’un seul point, avec une grande précision. C’est l’outil idéal pour surveiller une cible fixe, petite et bien identifiée, comme l’axe d’un roulement ou un point précis sur un produit en défilement. Son principal avantage est son coût, généralement bien inférieur à celui d’une caméra.

Cependant, pour surveiller une zone large, comme une armoire électrique complète, un lit de convoyeur ou un four, le pyromètre montre ses limites. Il est aveugle à tout ce qui se passe en dehors de son minuscule champ de vision. Un point chaud peut se développer à quelques centimètres seulement de sa cible sans qu’il ne le détecte jamais. C’est là que la caméra thermique, ou capteur matriciel, devient indispensable. Elle ne mesure pas un point, mais des dizaines de milliers de points simultanément. Par exemple, une caméra standard de résolution 320×240 pixels offre jusqu’à 76 800 points de mesure en temps réel. Elle fournit une image complète, une carte thermique de toute la scène, permettant de localiser automatiquement et précisément l’endroit exact de la surchauffe, même si ce point chaud est mobile ou apparaît à un endroit inattendu.

Cette différence fondamentale est illustrée dans le tableau comparatif suivant.

Pour un directeur d’usine, le choix est stratégique : utiliser un pyromètre revient à parier sur l’emplacement de la future panne. Utiliser une caméra matricielle, c’est mettre en place une surveillance exhaustive qui ne laisse aucune place au hasard. Pour un actif critique où une défaillance peut survenir n’importe où sur sa surface, l’investissement dans une caméra est la seule décision rationnelle pour garantir une visibilité opérationnelle complète.

L’erreur de sous-estimer le volume de bande passante réseau nécessaire pour le streaming vidéo

L’un des freins les plus souvent sous-estimés lors du déploiement de caméras thermiques fixes est l’impact sur le réseau informatique de l’usine. Un flux vidéo, même thermique, est gourmand en bande passante. Projeter d’installer des dizaines de caméras sans avoir audité et planifié la capacité du réseau est une erreur qui peut mener à la saturation, à la perte de données et, in fine, à l’échec du projet. La consommation de bande passante n’est pas une valeur unique ; elle dépend crucialement de trois facteurs : la résolution du capteur, la fréquence d’images (framerate) et le codec de compression utilisé (MJPEG, H.264, H.265).

Un flux MJPEG, bien que simple, est très lourd car il transmet chaque image dans son intégralité. Les codecs modernes comme le H.264 ou H.265 sont beaucoup plus efficaces, car ils ne transmettent que les pixels qui changent d’une image à l’autre. Comme le montre le tableau ci-dessous, la différence peut être considérable.

Ce tableau, basé sur les recommandations de constructeurs comme Hikvision, donne des ordres de grandeur typiques pour une seule caméra.

Heureusement, plusieurs stratégies permettent d’optimiser cette consommation. La plus puissante est le « Edge Computing » : l’analyse thermique est réalisée directement dans la caméra. Au lieu de streamer une vidéo en continu, la caméra ne transmet que les résultats de son analyse (une température, une alarme), ce qui réduit la bande passante nécessaire à quelques kilobits par seconde. D’autres techniques incluent la configuration d’un double flux (un flux basse qualité pour la supervision live, un flux haute qualité enregistré sur événement) ou la création d’un VLAN (réseau local virtuel) dédié au trafic vidéo pour l’isoler et garantir sa priorité. Ignorer cet aspect infrastructurel, c’est prendre le risque qu’un système de surveillance à plusieurs centaines de milliers d’euros soit rendu inopérant par un réseau à quelques milliers.

Comment protéger l’optique de la caméra dans une ambiance huileuse ou poussiéreuse ?

Un système de surveillance thermique est un investissement significatif. Pour garantir sa rentabilité sur le long terme, il doit être capable de fonctionner de manière fiable dans les conditions souvent hostiles d’un environnement industriel. La poussière, l’humidité, les projections d’huile ou les vapeurs corrosives sont les ennemis jurés de l’optique infrarouge. Une lentille en germanium encrassée ne se contente pas de fournir une image floue ; elle fausse radicalement la mesure de température, car les dépôts ont leur propre émissivité et température. Une caméra sale peut donc soit masquer un vrai problème, soit créer de fausses alarmes, anéantissant toute la crédibilité du système.

La protection de l’optique n’est pas une option, mais une partie intégrante de la conception du système. Plusieurs solutions existent, à choisir en fonction de la nature et de l’intensité de la pollution ambiante. Pour une simple ambiance poussiéreuse, un caisson de protection étanche (IP66/IP67) est un minimum. Dans des environnements plus sévères, comme près d’une machine d’usinage projetant des brouillards d’huile, un système à rideau d’air devient nécessaire. Il crée une barrière d’air comprimé propre et sec devant la lentille, empêchant toute particule de s’y déposer. Pour les très hautes températures, comme la surveillance de fours, des caissons spécifiques avec refroidissement par eau ou par air vortex sont indispensables.

Au-delà de la protection physique, un plan de maintenance préventive pour les caméras elles-mêmes est crucial. Cela garantit non seulement leur propreté, mais aussi la justesse de leurs mesures dans le temps.

Pour mettre en œuvre une stratégie de surveillance thermique 24/7 qui soit à la fois techniquement robuste et financièrement rentable, l’étape suivante consiste à réaliser un audit de vos actifs critiques et à définir un projet pilote. Évaluez dès maintenant la solution la plus adaptée à vos enjeux de production spécifiques.
